700Y丝网波纹填料(CY700)：精密精馏高效分离，理论板数10+

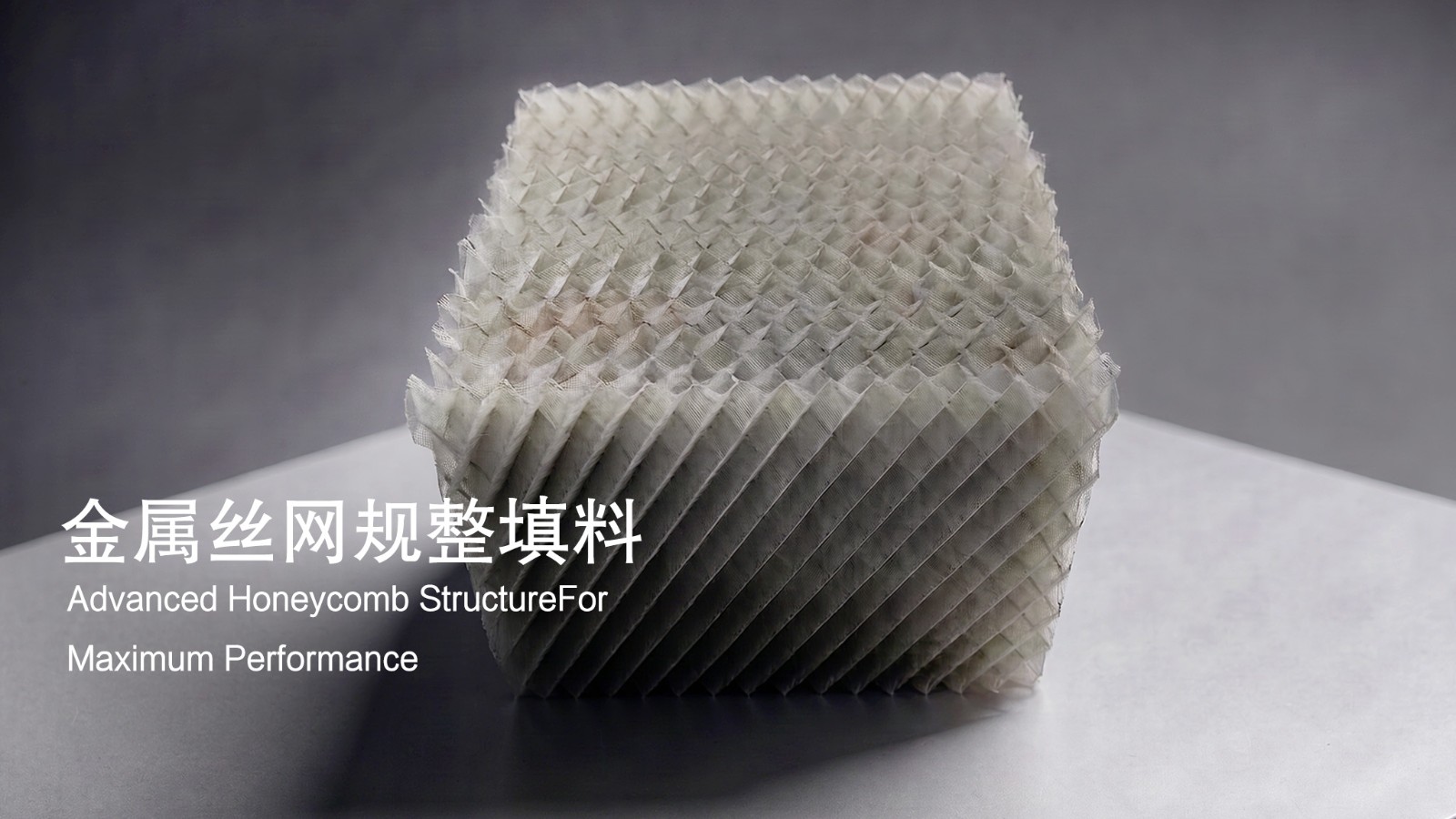

700Y丝网波纹规整填料，行业通用代号CY700，是比表面积高达700m²/m³的高精度分离填料。其波纹倾角为45°（Y型），采用精密金属丝网压制而成，表面润湿性极佳，理论板数可达10–12块/米，单板压降仅100–200Pa。它是电子化学品提纯、医药中间体分离及同位素分离等精密精馏工况的首选。本文解析其分离机理、核心参数及与500Y填料的技术差异。

一、700Y(CY700)结构原理与分离效率

700Y之所以能实现极高的分离效率，核心在于其特殊的丝网结构和波纹几何形状：

• 丝网表面效应：金属丝网（通常80–100目）表面具有大量微孔和粗糙结构，极大地增加了液体在填料表面的润湿和铺展能力，形成极薄的液膜（通常仅0.1–0.2mm），传质阻力极小。

• 毛细管作用：丝网间的微小孔隙产生毛细管力，使液体在填料表面分布更均匀，有效消除壁流和沟流，提高了填料表面的利用率（可达80%以上）。

• 波纹流道：45°倾角的波纹使气液两相在流道内呈“Z”字形流动，不断改变方向，产生强烈的湍动和混合，大幅提高了传质效率。

• 极高理论板数：在相同的塔高下，700Y提供的理论板数是500Y的2倍以上，是散堆填料的4–6倍，特别适合难分离物系（相对挥发度α接近1）。

二、700Y丝网波纹填料核心参数表

以下是700Y（CY700）的典型技术参数，供精馏塔设计选型参考：

三、精密精馏典型应用场景

700Y丝网波纹填料主要用于分离要求极高、处理量相对较小的精密精馏塔：

• 电子化学品提纯：如三氯氢硅（SiHCl₃）、四氯化硅（SiCl₄）提纯至电子级（11N），以及砷烷、磷烷等特种气体的分离纯化。

• 医药中间体与原料药：手性药物的拆分、高价值抗生素的精制、维生素A/E的提纯。这些物系沸点差小，且多为热敏性物质，要求低温短时分离。

• 同位素分离：如重水（D₂O）提浓、锂同位素（⁶Li/⁷Li）分离。这是目前已知对分离效率要求最高的化工过程之一。

• 香精香料与精细化工：天然精油中高价值成分的分离提取，要求保留热敏性香气成分。

• 高真空精馏：由于单板压降极低，700Y非常适用于绝对压力1–10kPa甚至更低的真空精馏，可降低塔釜温度，保护热敏物料。

四、700Y与500Y丝网波纹填料选型对比

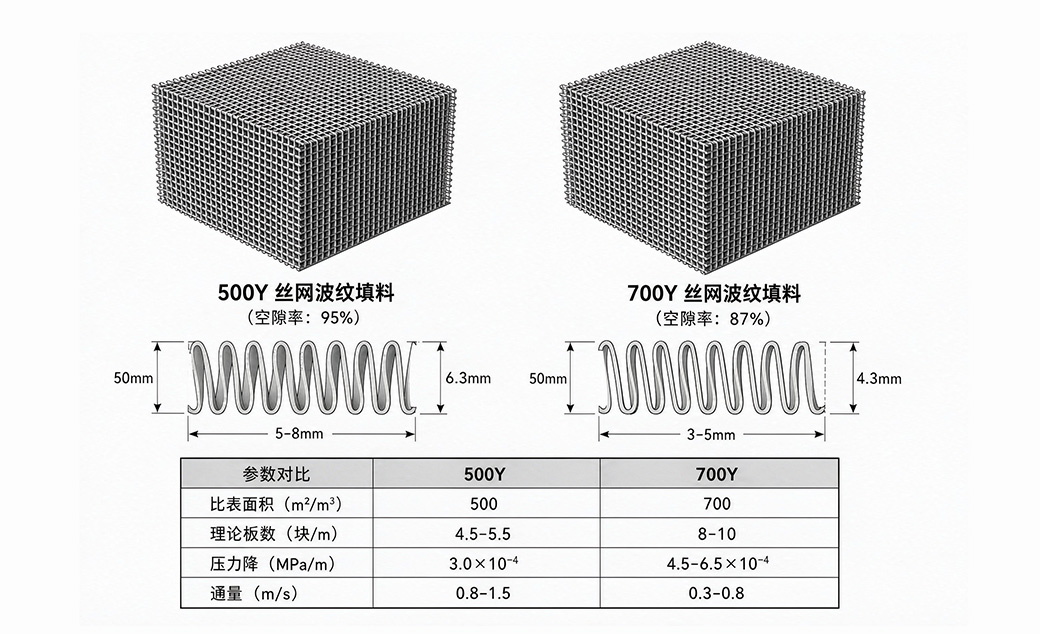

在精密精馏设计中，常在500Y和700Y之间权衡。以下是两者的核心差异：

五、安装与操作注意事项

700Y填料的高效发挥，对安装精度和进料纯度要求极高：

1. 极高的液体分布要求：由于填料表面利用率极高，对液体初始分布的要求也极高。通常要求分布点密度≥200点/m²，分布器孔径偏差需控制在极小范围，确保每根填料丝网都能被润湿。

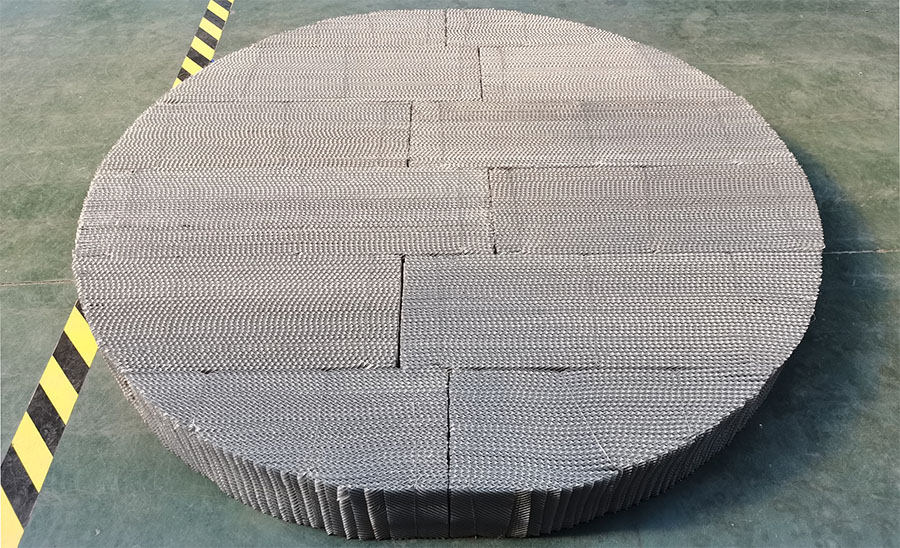

2. 严格的装填精度：填料盘与塔壁的间隙必须极小（通常＜2mm），并用石棉绳或专用密封件填实，防止壁流。填料盘之间必须平整对接，波纹方向按设计要求排列（通常为90°交错）。

3. 进料纯度控制：700Y流道细小，极易被固体颗粒堵塞。进料必须经过严格的过滤（建议精度≤10μm），且物系中不应含有聚合倾向严重的组分，否则运行周期会很短。

4. 材质选择：除常规304/316L外，针对强腐蚀介质（如盐酸、海水），可选用哈氏合金、钛材或蒙乃尔合金丝网。对于强氧化性介质，可参考PTFE四氟填料或ETFE花环填料。

5. 与塔内件匹配：塔顶建议配套高效丝网除沫器，塔底支撑格栅开孔率需≥90%。若塔径较大，可考虑在700Y段之间设置液体再分布器。

江西艾特传质拥有精密丝网波纹填料生产线和光学检测设备，可生产304、316L、321、钛、蒙乃尔等多种材质的700Y(CY700)填料。我们不仅提供填料产品，还可配套设计500Y金属规整填料、316L金属规整填料及高精度液体分布器，为精密精馏塔提供一站式解决方案。
