700Y（CY700）金属丝网波纹填料：比表面积、理论板与真空精馏选型

700Y（又称CY700）金属丝网波纹填料是金属规整填料中比表面积最大的型号之一，波纹倾角45°（Y型），由精密编织的金属丝网压制波纹片组装而成。其比表面积高达约700 m²/m³，理论板数可达8–10块/m，HETP低至0.10–0.125 m，是真空精馏、热敏物系、电子级高纯分离的首选填料。本文从结构特征、参数性能、适用边界、装填要求逐层拆解，为工艺选型提供依据。执行标准可参考HG/T 21559.2《不锈钢丝网波纹填料》。

一、结构特征与制造工艺

• 丝网基材：采用平纹或斜纹编织不锈钢丝网（304/316L/321），也可按腐蚀工况换用钛丝网、镍丝网、哈氏合金丝网。丝径通常0.1–0.25mm，网孔均匀。

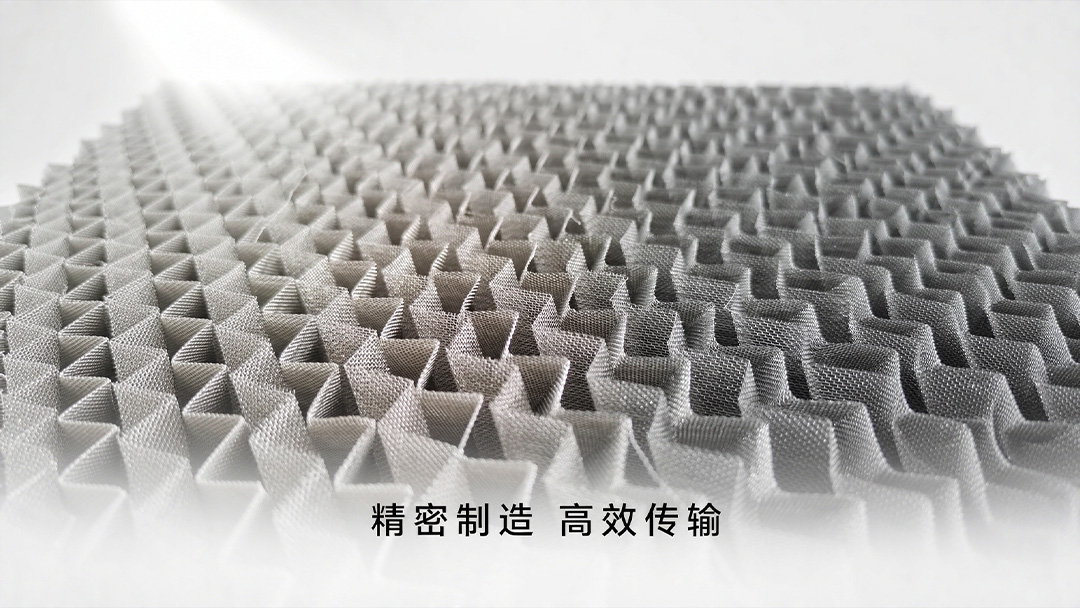

• 波纹成型：丝网片经精密轧辊压出45°波纹，相邻波纹片反向叠合，波纹通道相互垂直交叉，形成均匀的毛细孔隙网络。

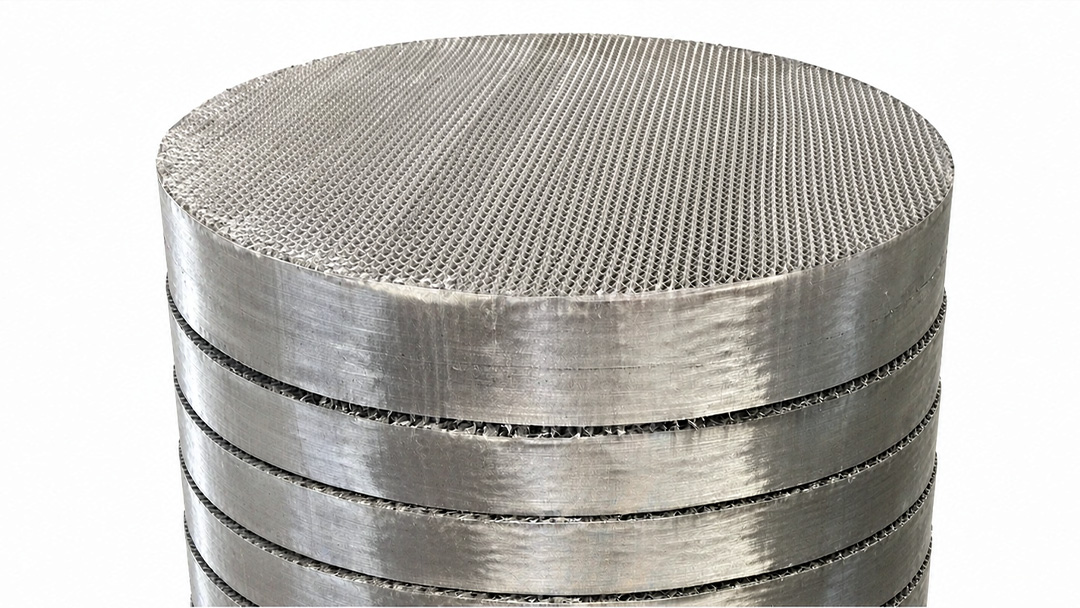

• 盘高规格：标准盘高100mm/150mm/200mm，直径按塔径定制，端面需与塔壁紧密贴合，缝隙≤1mm。

• 表面处理：丝网表面经脱脂清洗，部分工况需酸洗钝化或电化学抛光，提升润湿性和抗污染能力。

二、关键参数与性能表

三、高效率的机理：为什么丝网比孔板强

• 毛细润湿效应：丝网表面具有微观粗糙度和毛细孔隙，液体在丝网表面形成极薄的均匀液膜（厚度可低至0.1–0.2mm），传质阻力大幅降低。

• 大比表面积：700 m²/m³ 的比表面积意味着每立方米填料提供约700平方米的汽液接触界面，是500Y孔板（约500）的1.4倍。

• 低持液量：金属丝网填料持液量仅4%–6%，物料在塔内停留时间短，对热敏性物质（如维生素、香精、医药中间体）可减少热分解。

• 均匀的汽液分布：45°波纹交叉形成规则通道，汽液两相在填料层内自然再分布，无需频繁设置液体再分布器。

四、适用工况边界

五、不适用场景与替代方案

• 含悬浮物/浆液态进料：丝网孔隙易被颗粒堵塞，且清洗困难。替代方案：500Y金属孔板波纹或350Y孔板波纹，空隙率更大，抗堵性强。

• 易聚合/结焦物系：如苯乙烯、氯乙烯等，聚合产物会黏附丝网。替代方案：孔板波纹或散堆316L金属规整填料，可定期蒸汽吹扫。

• 大通量粗精馏：700Y通量上限低于孔板，若理论板需求不高，用500Y/350Y更经济。内链参考500Y金属规整填料。

• 强腐蚀含氟/湿氯：不锈钢丝网易被点蚀或应力腐蚀。替代方案：PTFE四氟填料或钛材丝网（成本高）。

六、装填要求与分布器配套

• 装填精度：700Y丝网填料对装填平整度要求极高。每盘填料端面必须与塔壁贴合（缝隙≤1mm），盘与盘之间波纹方向应交替90°排列（相邻盘垂直），以实现汽液再分布。

• 支撑格栅：开孔率需≥95%，支撑梁不得阻挡汽液通道；格栅材质与填料同级或更高，避免电偶腐蚀。

• 液体分布器：丝网填料效率高度依赖初始分布质量。分布点密度需≥100–200点/m²（甚至更高），推荐槽式或喷淋式分布器，分布不均将直接损失理论板数。可配套金属丝网波纹填料概述中的分布器设计。

• 再分布器：由于700Y持液量低，液体横向扩散能力弱，每6–10米需设一级液体再分布器，防止壁流导致效率衰减。

• 除沫器：塔顶配置丝网除沫器（材质与填料匹配），防止液滴夹带损失产品。

七、材质选型指南

• 304不锈钢：适用于无氯、中性、常温至400℃的洁净物系，成本低。

• 316L不锈钢：含Mo，耐氯离子点蚀，适合含微量Cl⁻的精馏（如HCl共沸物分离），低碳减少焊后晶间腐蚀风险。

• 321不锈钢：含Ti稳定化，适合400–600℃高温热循环工况，如重整油分离。

• 钛材（TA2/TA10）：耐湿氯、海水、次氯酸盐，适用于氯碱、农药含氯废气回收。

• 哈氏合金（C276/C22）：耐强氧化/还原混酸、含氟/氯/溴的极端腐蚀，用于电子化学品、医药中间体。

• 镍合金（Monel 400/Inconel 625）：耐氢氟酸、碱液、高温氧化，用于氟化工、制碱。

江西艾特传质位于江西萍乡安源工业园，可按介质成分、操作压力、纯度要求、塔径提供700Y（CY700）金属丝网波纹填料的材质选型与塔内件成套设计。支持304/316L/321/钛/哈氏/镍合金定制，配套高精度液体分布器、支撑格栅、除沫器，确保理论板数达标。
