金属规整填料（孔板波纹、丝网波纹）因比表面积大、理论板高，广泛用于精馏、吸收、脱硫脱碳。但运行中常因进料含固、聚合物沉积、盐析结晶、腐蚀产物堆积导致堵塞，表现为压降持续上升、分离效率骤降甚至液泛。孔板波纹空隙率90%–96%、开孔结构尚可清洗恢复；丝网波纹空隙率仅85%–87%、丝网孔隙一旦堵死基本不可逆。本文按堵塞类型拆解处理方案，给出在线反冲、离线清洗、化学配方及预防体系，覆盖250Y/350Y/500Y孔板与CY500/CY700丝网。执行可参考HG/T 21559《不锈钢丝网波纹填料》及厂内清洗规程。
| 堵塞类型 | 常见成因 | 多发位置 | 可清洗性 |
|---|---|---|---|
| 颗粒/催化剂粉尘 | 进料带固、塔釜蒸发夹带、管道锈蚀屑 | 上层/分布器下方 | ★★★ 高压水可冲 |
| 聚合物/焦油沉积 | 苯乙烯/氯乙烯聚合、重组分结焦、高沸点物黏附 | 中下层高温区 | ★★☆ 溶剂/蒸汽可溶 |
| 盐析结晶 | 进料含盐/循环水泄漏/温度波动致溶解度骤降 | 全床层、分布器 | ★★★ 水溶/酸溶 |
| 腐蚀产物（铁锈/垢） | Cl⁻点蚀、焊道腐蚀、碳钢构件生锈脱落 | 底层/支撑附近 | ★★☆ 酸洗可除 |
| 丝网孔隙堵死 | 进料含固+丝网孔径小、长期未清洗 | 全层（丝网型） | ★ 基本不可逆 |

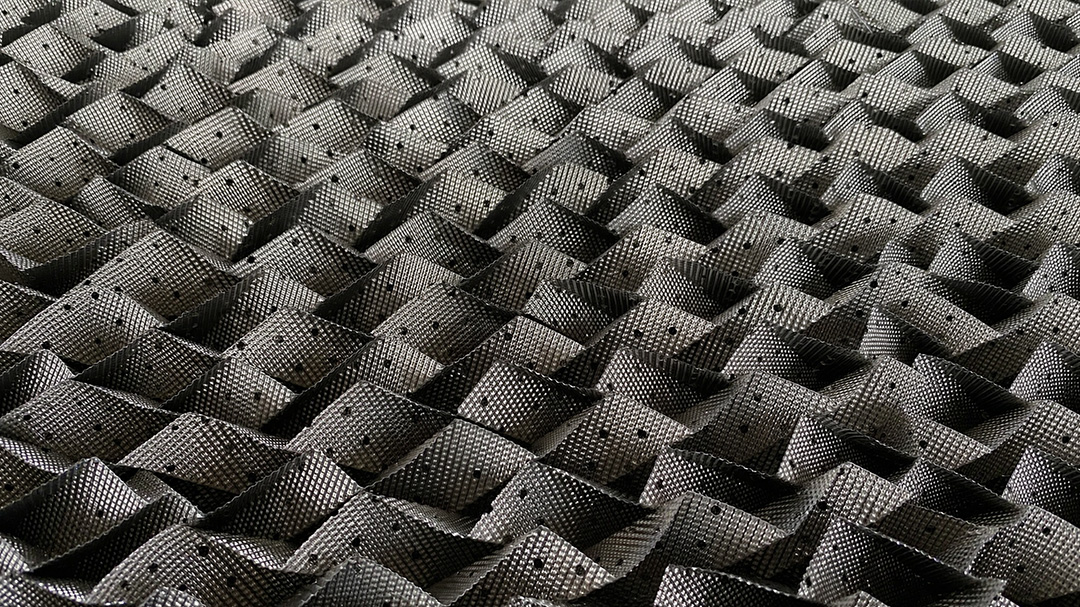

孔板波纹（250Y/350Y/500Y）表面有冲孔和波纹通道，空隙率大，多数堵塞可通过以下方式清除：
在线反冲洗：从塔顶通入清洁溶剂或水（温度匹配防热震），反向冲洗10–30分钟。适用于盐析/轻质粉尘堵塞，压降可恢复60%–80%。注意：反冲流速不超过正常操作气速的1.2倍，避免填料盘位移。
高压水射流清洗：停机后塔体人孔打开，用高压水枪（压力15–30 MPa）逐盘冲洗。对颗粒/粉尘堵塞清除率＞90%。注意：水枪不得直射波纹片边缘，防止变形；316L填料冲洗后需干燥防Cl⁻残留点蚀。
化学循环清洗：
— 碱性配方：5%–10% NaOH + 表面活性剂，60–80℃循环2–4小时，针对油脂/聚合物/焦油。
— 酸性配方：5%–15% HNO₃ + 2% HF（不锈钢慎用HF）或柠檬酸，针对锈垢/碳酸盐/铁氧化物。316L建议用硝酸钝化一步完成。
— 溶剂清洗：二甲苯/甲苯/专用焦油溶剂，针对高分子聚合物，需加热循环+蒸汽汽提残留。
蒸汽吹扫：0.3–0.6 MPa饱和蒸汽从塔底通入，利用热冲击和冲刷力清除轻质聚合物和结晶。适合不允许用水/溶剂的工况（如忌水物系）。
超声波辅助：拆出的填料盘放入超声波清洗槽（40–80 kHz），配合碱性或溶剂介质，对精密孔板小孔内的顽固污垢有效，但仅适合小批量/实验室级。
丝网堵死 = 换料：CY500/CY700丝网孔隙＜0.1mm，一旦颗粒嵌入或聚合物交联，清洗液无法渗透，高压水冲会压扁丝网。行业惯例：丝网填料堵了直接更换，不尝试清洗。
轻度表面沉积：若仅表面有可溶盐膜（非孔隙堵死），可尝试整体吊出后用低压温水（＜5 MPa）喷淋漂洗，但成功率＜30%，且需逐盘检查丝网完整性。
更换决策：压降较投运基准升＞50%、理论板数衰减＞30%、或内窥镜观察到丝网孔隙堵塞面积＞40%，直接安排换料。换下的丝网填料按废金属回收。
替代方案：频繁堵的塔若原用CY700丝网，技改可降规格换500Y金属孔板波纹或350Y孔板波纹，空隙率从87%提至93%–96%，可反复清洗。
| 预防层级 | 具体措施 | 适用场景 |
|---|---|---|
| 进料预处理 | 前置过滤器（袋滤/芯滤，精度≤50μm）、进料罐沉降、定期排渣 | 含催化剂粉尘/铁锈/聚合物颗粒 |
| 分布器优化 | 大孔径分布器（≥10mm）、防堵喷嘴、定期拆洗分布器 | 含固/易结晶进料 |
| 操作优化 | 控制釜温防结焦、定期水洗/溶剂冲洗（每月或每季）、避免频繁启停 | 聚合物/焦油/盐析倾向 |
| 材质升级 | 含Cl⁻换316L/2205、高温换321/310S、强腐换哈氏/钛 | 腐蚀产物堵塞 |
| 填料选型预防 | 易堵工况选大波纹间距（Y→X型）、降比表面积、孔板替代丝网 | 已知含固/聚合风险 |
| 监测体系 | 在线压差变送器+月度趋势分析、年度内窥镜检查 | 所有规整填料塔 |
干燥与钝化：316L/304清洗后必须干燥（热风或氮气吹扫），防止Cl⁻残留引发点蚀；酸洗后做钝化处理（20% HNO₃, 50–60℃, 30分钟）。
装填检查：清洗后重新装填时检查盘高是否变形、端面贴合是否到位（缝隙≤1mm）、相邻盘波纹方向是否90°交替。
验收标准：清洗后压降恢复至投运基准的85%以上、理论板数恢复至设计值的90%以上、内窥镜检查无残留垢层。
记录归档：每次清洗/更换记录堵塞类型、清洗方法、用药量、恢复效果，建立塔填料维护档案。
进料含固＞0.1% → 不碰丝网，选孔板波纹且比表面积≤500（500Y或降350Y）。
有聚合/结焦风险 → 选大规格孔板（350Y/250Y），空隙率＞95%，便于蒸汽吹扫。
盐析/结晶工况 → 控制温度梯度+定期水洗，填料选孔板不选丝网，参考316L金属规整填料选材。
若介质洁净、真空精馏/高纯分离必须用丝网 → 前置过滤做到≤10μm，且备一套备用填料盘。
对比散堆填料：规整堵了清洗难，散堆（304矩鞍环/PP鲍尔环）堵了可掏出更换，但效率低于规整。按"效率优先还是维护优先"取舍。
江西艾特传质位于江西萍乡安源工业园，提供金属规整填料清洗方案咨询、材质升级选型、堵塔技改设计。对频繁堵塞的丝网塔可评估技改为孔板波纹（500Y/350Y），配套前置过滤器和分布器优化，延长运行周期至12–24个月。支持304/316L/2205/钛/哈氏合金定制。
江西艾特传质科技有限公司 · 金属规整填料清洗与堵塔技改
官网：www.aitemt.com 技术咨询：186-0799-9558（邱经理）
提供产品：500Y金属孔板波纹、350Y孔板波纹、316L金属规整填料、金属丝网波纹；支持堵塔诊断与清洗方案。
留言请附塔型、填料型号、堵塞现象（压降曲线/效率变化）、介质成分，获取清洗或技改建议。
版权所有©江西艾特传质科技有限公司 手机：18507999558 公司地址：江西省萍乡市安源区安源工业园金光大道与重庆中路交汇处
18507999558
