金属丝网波纹填料结构原理及精细化工高真空精馏应用

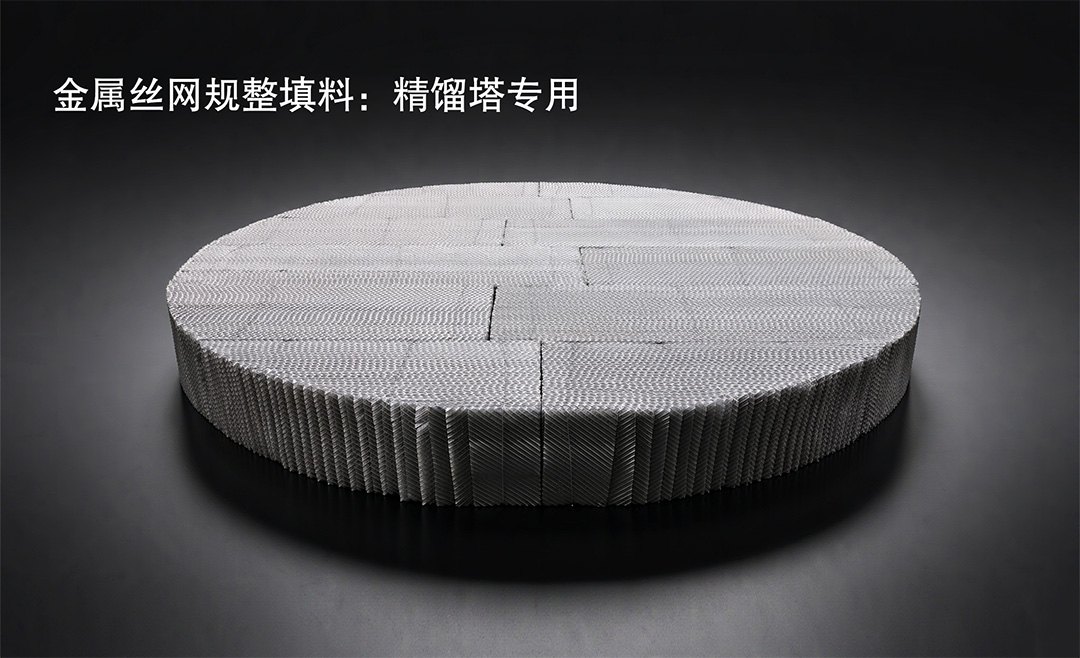

金属丝网波纹填料是20世纪60年代发展起来的高效规整填料，通过在金属丝网（通常80–150目）上压制45°或60°波纹并经组装成型。其独特的毛细管效应与极大的比表面积（500–750m²/m³），使气液两相在极薄的液膜下实现高效传质。在精细化工、医药中间体及电子化学品领域的高真空精馏中，该填料因理论板数高（10–12块/米）、单板压降极低（100–200Pa），成为热敏性、难分离物系的首选。本文解析其结构传质机理及在高真空精馏中的工程应用。

一、金属丝网波纹填料结构原理与传质机理

金属丝网波纹填料的高效性源于其特殊的几何结构与表面物理化学性质：

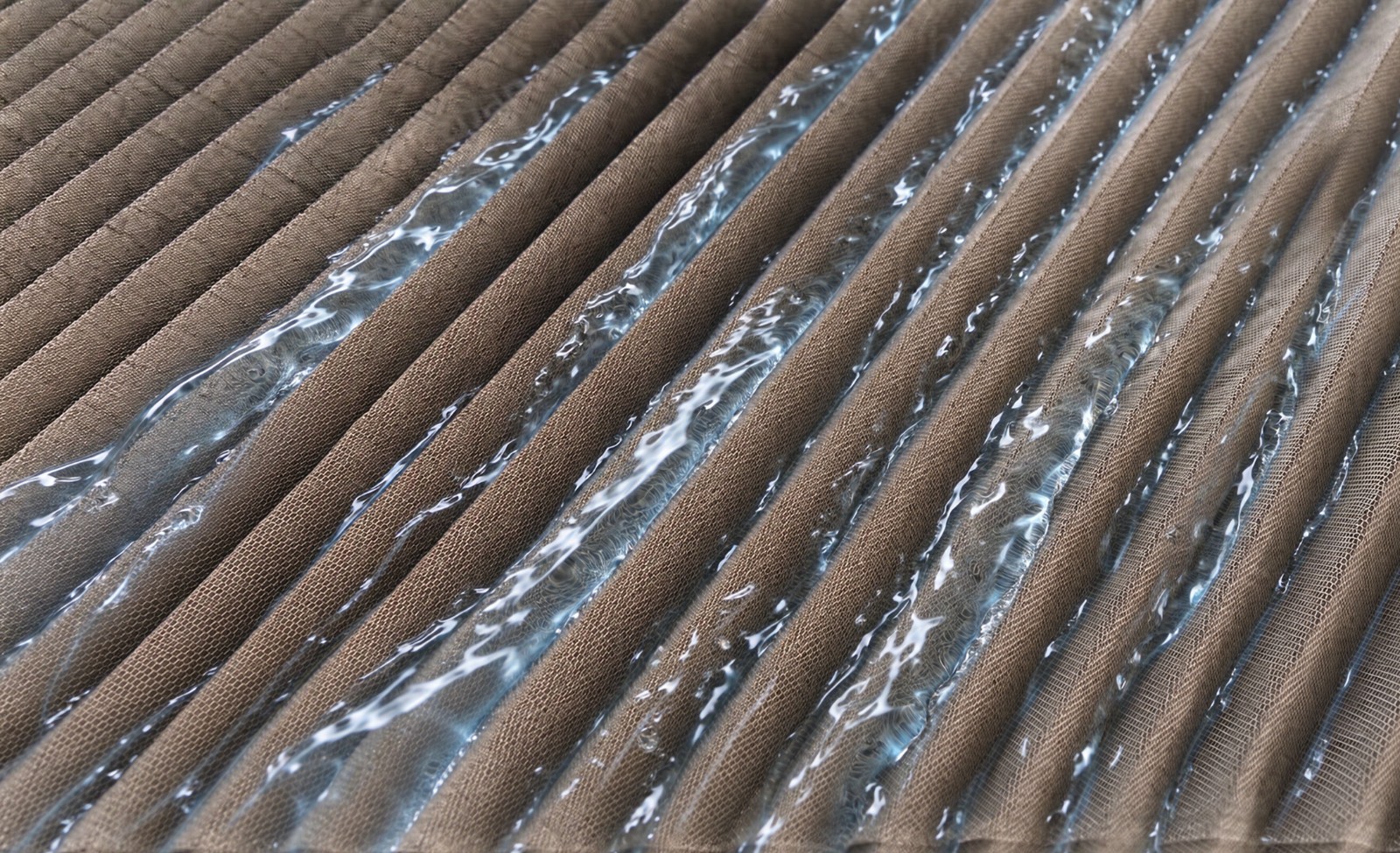

• 丝网毛细效应：金属丝网表面具有大量微孔与粗糙结构，产生强烈的毛细作用力。这使得液体在丝网表面铺展形成极薄的液膜（厚度仅0.1–0.2mm），大幅降低了传质阻力，并显著增加了气液接触面积。

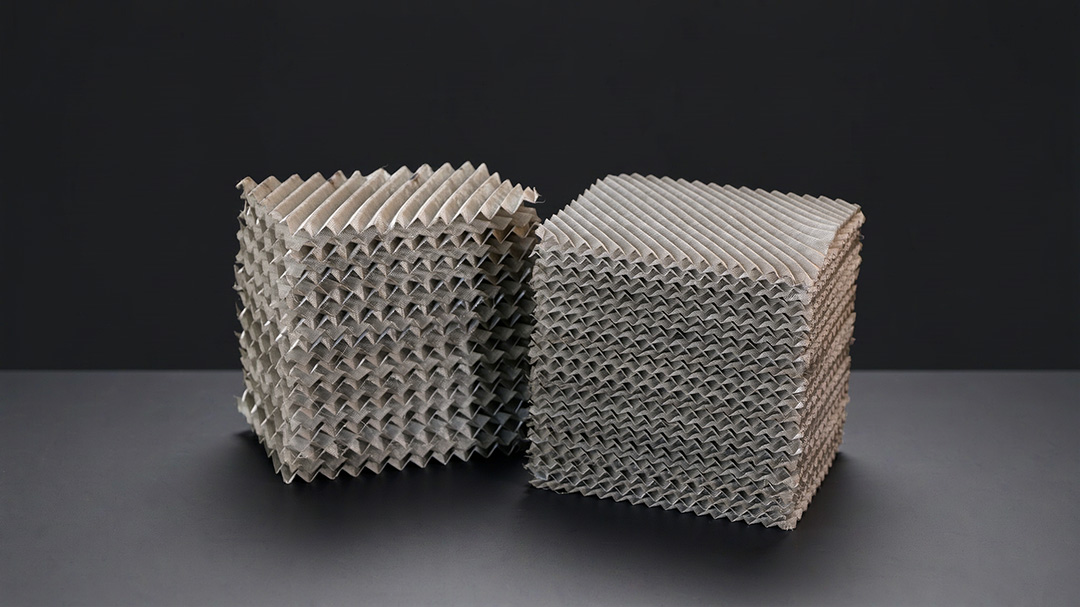

• 波纹流道导向：填料由多层平行叠置的波纹网片组成，波纹倾角通常为45°（Y型）或60°（X型）。气液两相在流道内呈“Z”字形流动，不断改变方向，产生强烈的湍动与混合，促进表面更新，提高传质系数。

• 表面润湿性能：相比光滑的孔板波纹填料，丝网表面能滞留更多液体，即使在很低的喷淋密度下也能保持良好润湿，避免干区，这对高真空下液相负荷较小的工况尤为重要。

• 高空隙率与低持液量：虽然丝网占据了部分空间，但其规整排列保证了85%–95%的高空隙率。同时，由于液膜极薄，填料层持液量很低，这意味着物料在塔内停留时间短，非常适合热敏性物料的分离。

二、核心参数与规格型号

金属丝网波纹填料按比表面积和波纹倾角分为多个型号，常见规格如下：

三、精细化工高真空精馏应用解析

在精细化工领域，许多产品具有沸点高、热稳定性差、沸点差小（难分离）的特点，高真空精馏是其主要分离手段，金属丝网波纹填料在此具有不可替代的优势：

• 降低操作温度，保护热敏物料：根据拉乌尔定律，压力降低，液体沸点随之下降。在高真空（如绝压1–10kPa）下，许多沸点高达300℃以上的有机化合物可在100–150℃下沸腾汽化，有效避免了高温分解、聚合或碳化。这对于维生素、抗生素、香料等热敏性物质的提纯至关重要。

• 极低压降，维持塔内真空度：丝网波纹填料每米理论板数的压降极低（仅几十至几百帕）。这意味着塔顶与塔釜之间的压差很小，塔釜压力不会因填料阻力而显著升高，从而保证了塔顶的高真空度，降低了塔釜温度。

• 高分离效率，满足高纯度要求：精细化工产品往往要求极高的纯度（如99.9%以上）。丝网填料提供的10–12块/米理论板数，使得在有限的塔高内实现高纯度分离成为可能，尤其适用于沸点差仅1–2℃的异构体分离或同系物分离。

• 精细化工典型应用案例：

• 医药中间体与原料药：如手性药物拆分、高价值激素合成、抗癌药物中间体提纯。这些物系价值高，对纯度要求严苛，且多为热敏性。

• 农药原药与中间体：高纯度农药原药的合成，要求去除微量杂质以提高药效和降低毒性。

• 香精香料：天然精油（如玫瑰油、茉莉油）中含有数百种成分，其中高价值的香气成分往往含量极低且热敏。高真空精馏可提取这些微量成分而不破坏其香气结构。

• 电子化学品：如高纯试剂（MOS级、BVⅢ级）的提纯，要求金属离子含量极低，丝网填料配合高纯材质（如316L、钛）可满足要求。

四、材质选择与防腐性能

精细化工介质成分复杂，往往含有Cl^-、有机酸、卤素等腐蚀性组分，材质选择至关重要：

• 304/316L不锈钢：304适用于无氯离子、非强酸性环境；316L因添加2%–3%钼（Mo），耐点蚀和耐有机酸（如醋酸、甲酸）性能显著优于304，是精细化工最常用的材质。

• 钛及钛合金：具有极佳的耐海水、耐湿氯气及耐醋酸腐蚀性能，常用于海水脱硫、醋酸精馏等强腐蚀工况。

• 镍基合金（蒙乃尔、哈氏合金）：蒙乃尔合金（Monel）耐氢氟酸（HF）和烧碱；哈氏合金（Hastelloy）耐强氧化剂、含氯有机物及高温盐酸，适用于极端腐蚀环境。

• 非金属涂层与替代：对于强氧化性酸（如浓硝酸、浓硫酸）或强碱，金属材质难以胜任，可选用**PTFE四氟填料**或**ETFE花环填料**作为替代，或采用金属丝网涂覆PTFE/PVDF涂层。

五、与孔板波纹填料的选型对比

在精细化工高真空精馏设计中，常在金属丝网波纹填料与**500Y金属规整填料**（孔板波纹）之间权衡：

江西艾特传质拥有精密丝网波纹填料生产线及完善的检测手段，可生产304、316L、321、钛、蒙乃尔等多种材质的丝网波纹填料。我们还可配套提供**304不锈钢矩鞍环**等散堆填料及塔内件（分布器、支撑格栅、除沫器），为精细化工高真空精馏塔提供从工艺计算到设备制造的一站式解决方案。
