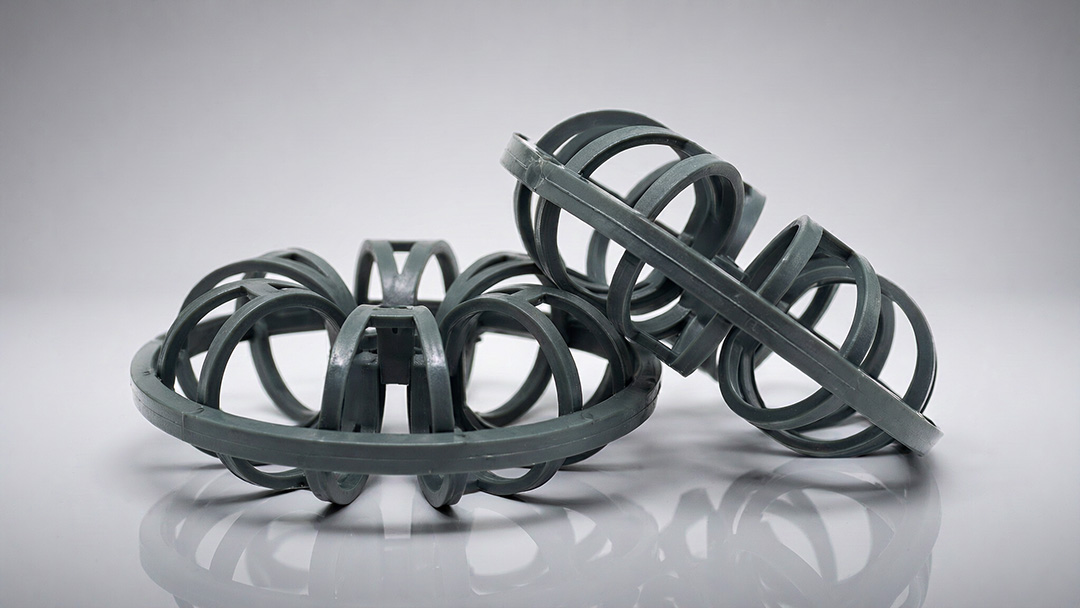

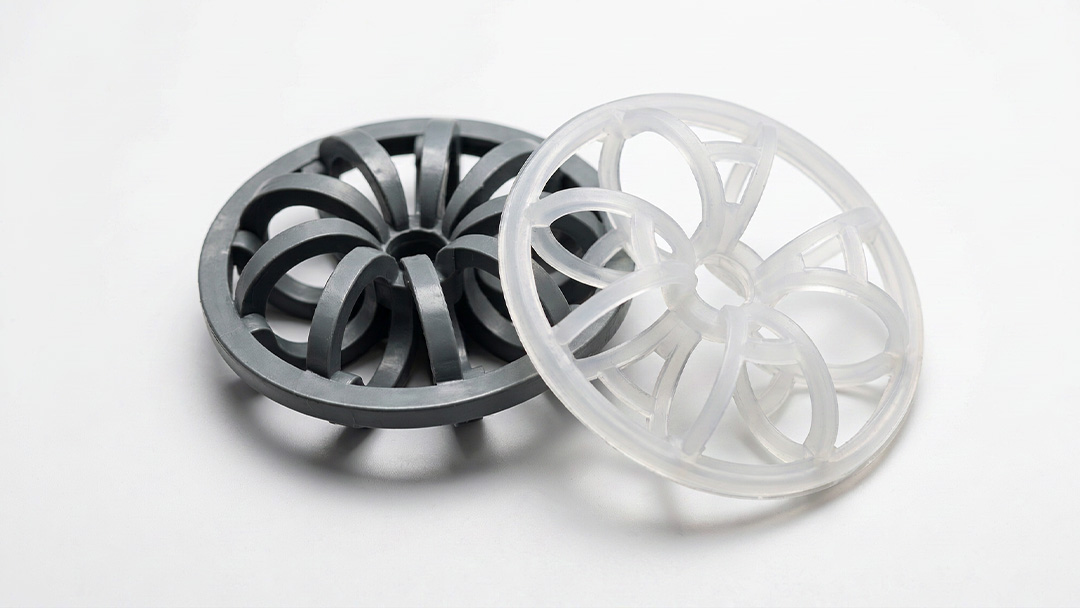

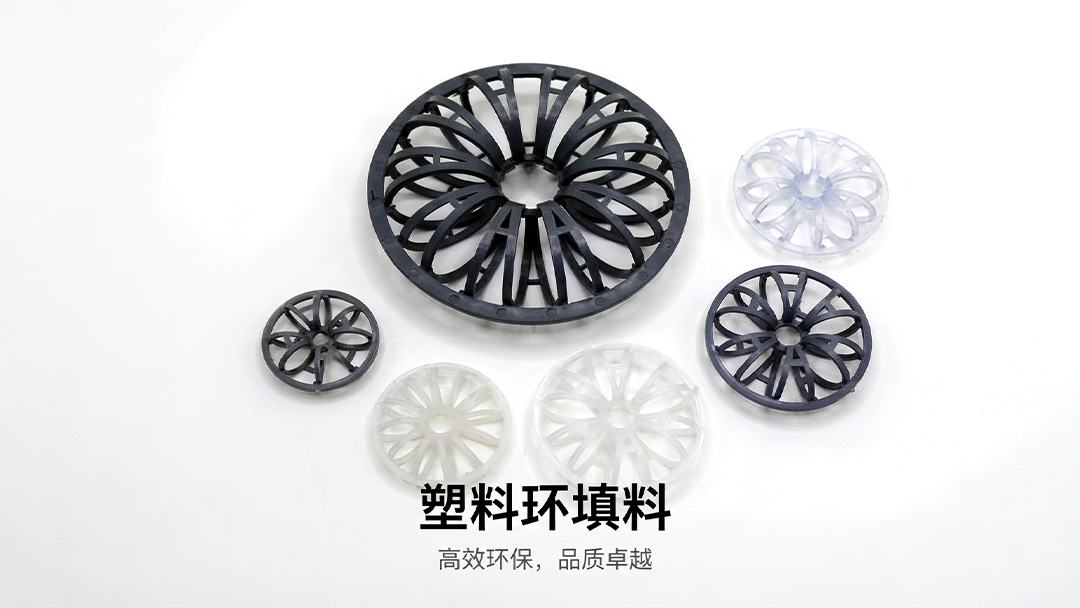

塑料花环填料（Rosette Ring）又称梅花环、雪花环，由多个圆环放射状连接而成，空隙率大、压降低、抗污堵性能好，广泛用于废气洗涤、氯气干燥、SO₂吸收、湿法脱硫及医药化工。选型时工程师常混淆“装填密度”与“堆积密度”，本文明确概念、给出计算公式与Φ25–Φ145全规格参数，并结合比表面积、材质耐温边界形成选型指南。执行可参考HG/T 3986《塑料塔填料技术条件》。
堆积密度（ρ）：单位体积填料的干重，单位kg/m³。由材质和规格决定，是固定物性值。PP花环约40–80 kg/m³，CPVC约50–90 kg/m³，PTFE约100–150 kg/m³。
装填密度（实际）：指塔内实际装填的填料总重量或总个数，是工程采购和施工的核心数据。需结合塔尺寸、装填高度和损耗系数计算。
比表面积（α）：单位体积填料的表面积，m²/m³。花环因多圆环+辐射筋结构，比表面积中等（约50–250），但空隙率大（＞90%），压降低，适合大通量洗涤。
| 规格Φ(外径mm) | 材质选项 | 比表面积(m2/m3) | 空隙率(%) | 堆积密度(kg/m3,PP) | 堆积个数(个/m3) | 参考塔径/用途 |
|---|---|---|---|---|---|---|
| Φ25 | PP/CPVC | 200–250 | 85–88 | 70–80 | 约85000 | 小塔、高传质、实验装置 |
| Φ47 | PP/CPVC | 150–180 | 88–90 | 65–75 | 约28000 | 中小塔、废气洗涤 |
| Φ51 | PP/CPVC/PTFE | 130–160 | 90–92 | 60–70 | 约22000 | 通用主力，吸收/洗涤 |
| Φ59 | PP/CPVC | 110–140 | 91–93 | 55–65 | 约15000 | 吸收/洗涤/脱硫中段 |
| Φ73 | PP/CPVC/ETFE | 90–120 | 92–94 | 50–60 | 约8000 | 大塔、含尘/浆液 |
| Φ95 | PP/CPVC | 70–100 | 93–95 | 45–55 | 约3500 | 大通量、低压降 |
| Φ145 | PP/CPVC | 50–80 | 94–96 | 40–50 | 约1000 | 特大塔、抗堵、急冷塔 |
装填密度计算是采购填料量的直接依据，公式如下：
装填重量（kg） = 塔截面积（m²）× 装填高度（m）× 堆积密度（kg/m³）×（1 + 损耗系数）
损耗系数通常取0.02–0.05（装填损耗、取样、后期补填）。
装填个数（个） = 塔体积（m³）× 堆积个数（个/m³）
计算实例：某废气洗涤塔直径1.2m（截面积1.13 m²），装填高度3m，选Φ73 PP花环（堆积密度约55 kg/m³，堆积个数8000个/m³）。
装填重量 = 1.13 × 3 × 55 × 1.03 ≈ 192 kg
装填个数 = 1.13 × 3 × 8000 = 27,120 个
若改用CPVC材质，堆积密度约65 kg/m³，则装填重量约227 kg。
| 材质 | 长期使用温度 | 耐腐蚀性 | 适用工况 |
|---|---|---|---|
| PP（聚丙烯） | ≤80℃ | 耐稀硫酸、稀碱、有机溶剂；不耐浓硝酸/浓硫酸 | 常温废气洗涤、酸雾吸收 |
| CPVC（氯化聚氯乙烯） | ≤90℃ | 耐湿氯、次氯酸盐、中温酸雾；优于PP的耐氧化性 | 氯气干燥、湿法脱硫、次氯酸钠洗涤 |
| PVDF（聚偏氟乙烯） | ≤120℃ | 耐大多数酸、碱、盐，耐氧化剂；不耐强极性溶剂 | 中温强腐蚀、电子化学品 |
| PTFE（聚四氟乙烯） | ≤200℃ | 耐几乎所有化学品，包括HF、发烟硫酸、强碱 | 强腐蚀、含氟、高温工况 |
材质升级路线：PP→CPVC（耐湿氯/中温）→PVDF（中温强腐）→PTFE（强腐/含氟）。对含氯、强氧化工况，优先评估CPVC花环；对含氟、强氧化走PTFE四氟填料；中温电子级可走ETFE花环。
按塔径选规格：塔径＜600mm选Φ25/47；600–1200mm选Φ51/59；＞1200mm选Φ73/95以上；特大塔（≥3m）可选Φ145。
按含固量选：含尘/浆液/结晶选大规格Φ73/95/145，空隙率大不易堵；清洁气体选Φ47/51，比表面积大传质好。
按压降要求选：塑料花环填料空隙率＞90%，压降低于同规格鲍尔环和阶梯环；大通量低压降首选大规格花环，对比可参考PP阶梯环或PP鲍尔环。
与规整填料对比：花环装填灵活、抗堵好、成本低；但传质效率低于金属规整，高纯度精馏/高理论板需求转350Y孔板波纹或500Y金属规整填料。
支撑格栅：花环质轻，但大规格Φ95/145需考虑支撑强度；开孔率＞90%，避免局部截流。
液体分布器：花环对分布敏感，建议槽式或管式分布器，分布点密度按传质要求定；含固介质用大孔径防堵喷嘴。
装填方法：塑料花环填料质轻，易被气流吹飞，装填时应控制风机风量或采用湿装法（塔内先注水至填料面以上，再均匀撒入）。装填高度一般不超过塔径的3–5倍，超高需设再分布器。
除沫器：废气洗涤出口配PP或CPVC丝网除沫器，防止雾滴夹带；材质与填料同级。
江西艾特传质位于江西萍乡安源工业园，可按气量、介质成分、温度、含固量提供塑料花环填料规格选型与装填密度计算，并配套分布器、支撑、除沫器成套图纸。对强腐蚀/含氟工况，可协助切换CPVC/PTFE方案。
