304不锈钢矩鞍环：通量比鲍尔环大15%，精馏塔防堵应用指南

304不锈钢矩鞍环又称金属环矩鞍、IMTP（Intalox Metal Saddle），是在鞍形弧面基础上增加环形筋和开窗舌片的高效散堆填料。同规格与金属鲍尔环相比，鞍形滑道式气路更顺、液膜再分布更好，典型工况通量可高约15%、压降低10%–20%，空隙率可达96%–98%，更适合精馏塔易结焦、含少量固体、真空大通量等防堵场景。[6,10](@ref) 本文按江西艾特传质量产经验整理参数、对比与装填要点。

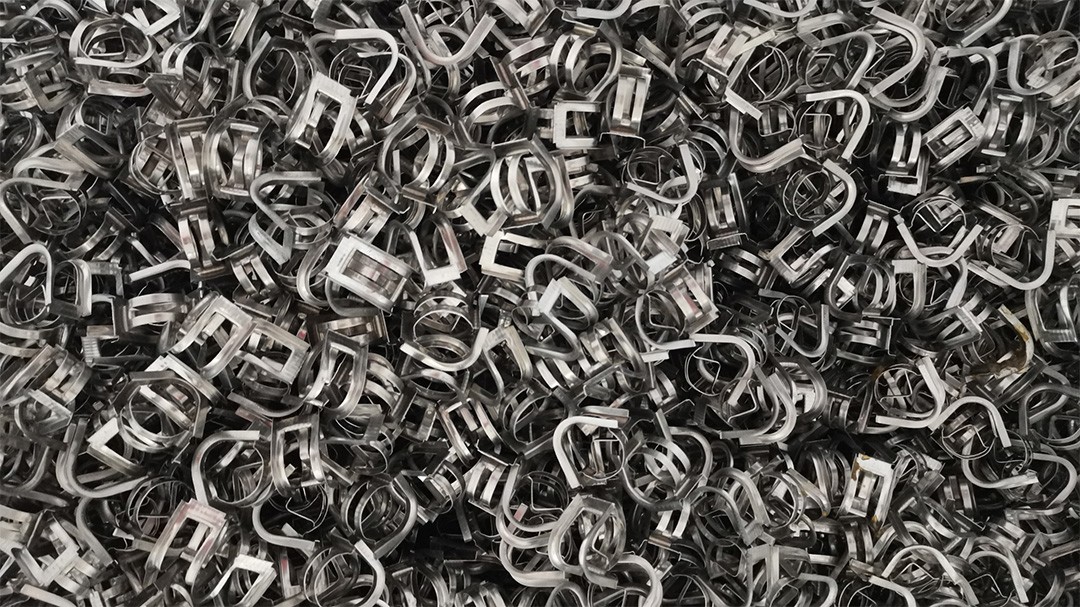

一、304矩鞍环结构为什么更通量、更防堵

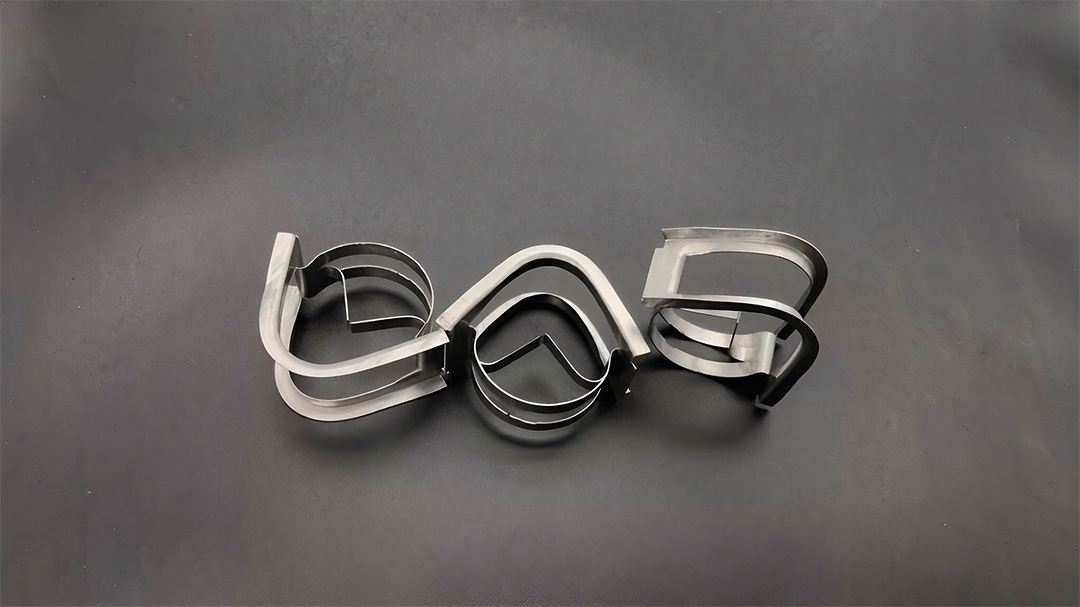

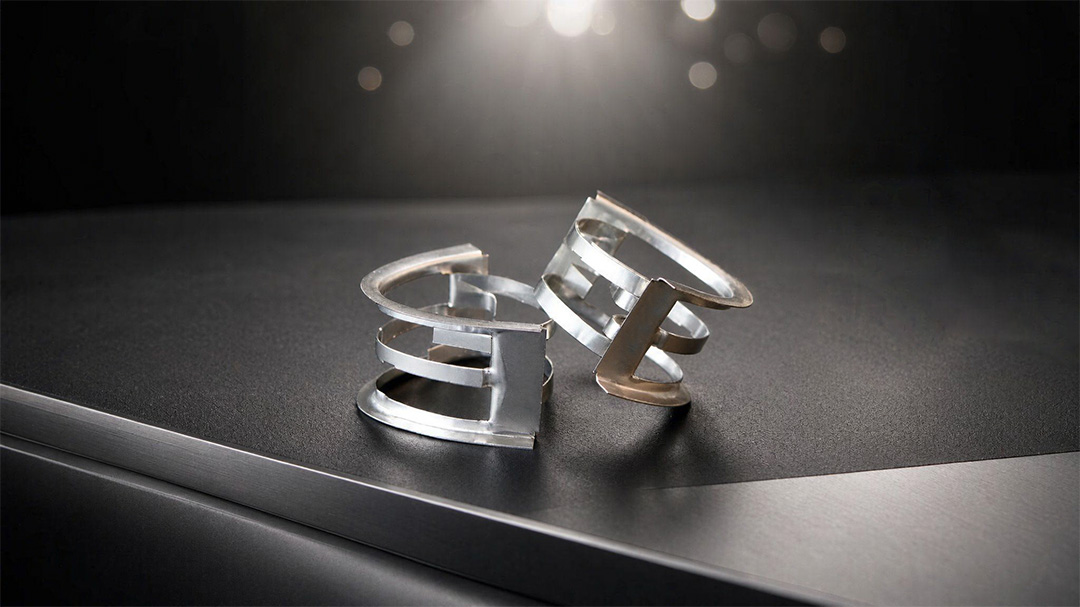

矩鞍环外形似马鞍，两侧弧形曲面连续过渡，中间加环形筋、端部开窗或翻边小爪：

• 弧形滑道通气：气体沿鞍面通道通过，少直角折返，同规格干填料因子低于鲍尔环，液泛气速更高。[6](@ref)

• 液膜再分布：喷淋液在鞍面被反复切断、铺展，减少壁流和沟流，持液量适中，传质面积利用率高。

• 开窗防叠压：环形筋和小爪避免传统矩鞍随意叠压，堆积更松散；开孔可让细固粒随液流通过，降低局部卡堵。[9](@ref)

• 304材质通用：304/304L冷轧冲压，耐多数有机介质、水体系、弱酸碱；常规使用温度参考厂家样本，含氯离子或高温临氢再校核材质。[3,6](@ref)

二、304不锈钢矩鞍环常用规格参数表

下表为304/304L基准的典型量级，实际比表面积、空隙率会随板厚、翻边高度、冲压公差浮动，投标和装塔前以出厂检测报告为准。[10,6](@ref)

三、矩鞍环 vs 鲍尔环：精馏塔通量与压降对比

同材质、同公称尺寸下水/空气或实际物系对比，矩鞍环通常表现为：

四、精馏塔防堵应用工况

矩鞍环在以下精馏场景替代或优于普通鲍尔环：

• 易结焦物系：如重芳烃、焦油轻组分、树脂单体。鞍面无深坑、液膜更新快，焦垢不易在死角堆积；定期热溶剂冲洗即可恢复通量。

• 含少量固体/催化剂粉尘：浆态进料、加氢精馏返料。开窗结构允许细粒随液相下移，支撑层开孔率足够时可长期运行不板结。

• 真空/负压精馏：甲醇-水、溶剂回收、烯烃轻组分。空隙率高、干填料因子小，真空下压降敏感，矩鞍环比同规格鲍尔环更省再沸蒸汽。[10](@ref)

• 大液气比洗涤型精馏：塔顶回流大、塔底提浓。液膜再分布减少壁流，分段装填可稳理论板数。

• 腐蚀中等、需金属材质但不宜塑料：高于PP/CPVC耐温上限、又非强氧化/氢氟酸时，304性价比优于四氟；强氯离子改316L，强氧化或含F看PTFE四氟填料、ETFE花环填料。

五、防堵装填与运行注意事项

1. 支撑格栅开孔率≥95%：矩鞍环空隙率96%–98%，若支撑栅板开孔小，整体压降会卡在支撑层；含固工况可加密扁钢但保开孔面积。

2. 按塔径选规格：塔径＜400mm优先Φ25，400–800mm用Φ38，800–1500mm用Φ50，＞1500mm粗段用Φ76；小塔用大环易贴壁、分布不均。

3. 分层装填+整平：每段不超过1.5–2.0m高，装完耙平；高塔分段设液体再分布器，避免长期运行后中心沟流。

4. 材质校核：304用于Cl⁻较低、pH 2–12常规有机/水体系；Cl⁻较高、脱硫脱碳、海水源改CPVC鲍尔环或316L金属；温度超过304许可、含氢氟酸/强氧化另行选材。[3,6](@ref)

5. 防结焦运行：控制塔底温度与停留时间，设置在线压降报警；压降环比上升10%–15%即安排冲洗或蒸塔，避免焦块长死。

6. 与规整填料分工：粗分离、易堵段用矩鞍环散堆；高纯度精馏段用500Y金属规整填料或250Y，散堆+规整分段可降低全塔压降并保收率。

六、304与替代材质选型速查

江西艾特传质按 HG/T 21554.2-1995 生产304/304L/316L/碳钢/钛材矩鞍环，可提供Φ25–Φ76常规规格与异形定制，出厂附比表面积、空隙率、板厚及材质报告。精馏改造项目建议先提供塔径、处理量、物料组成、操作压力与结焦/含固情况，由技术部做同规格矩鞍环与鲍尔环压降对比后再定规格。
