多面空心球填料在冷却塔的应用与装填注意事项

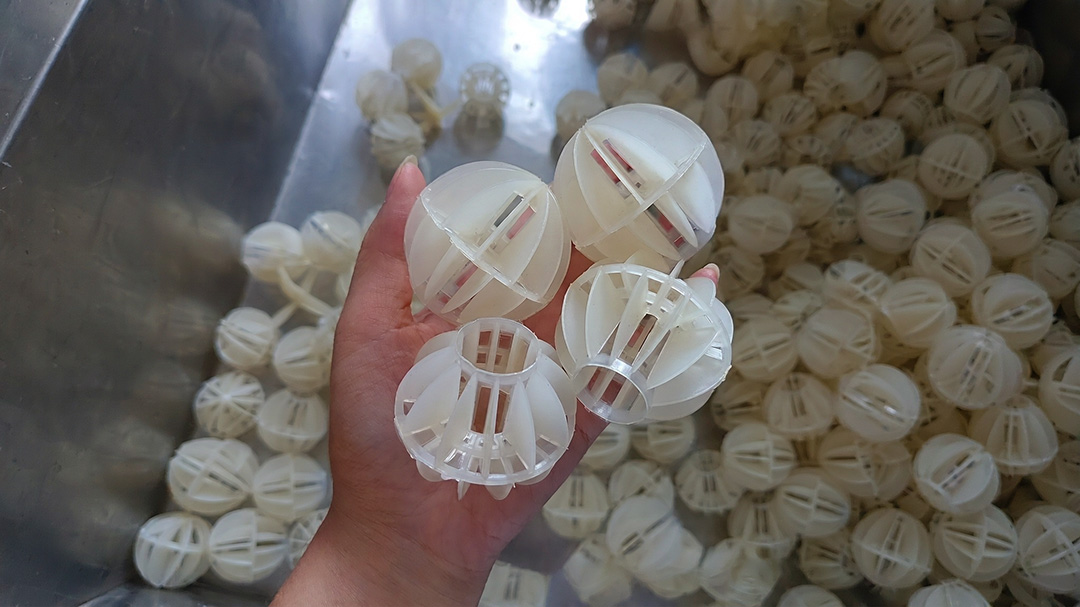

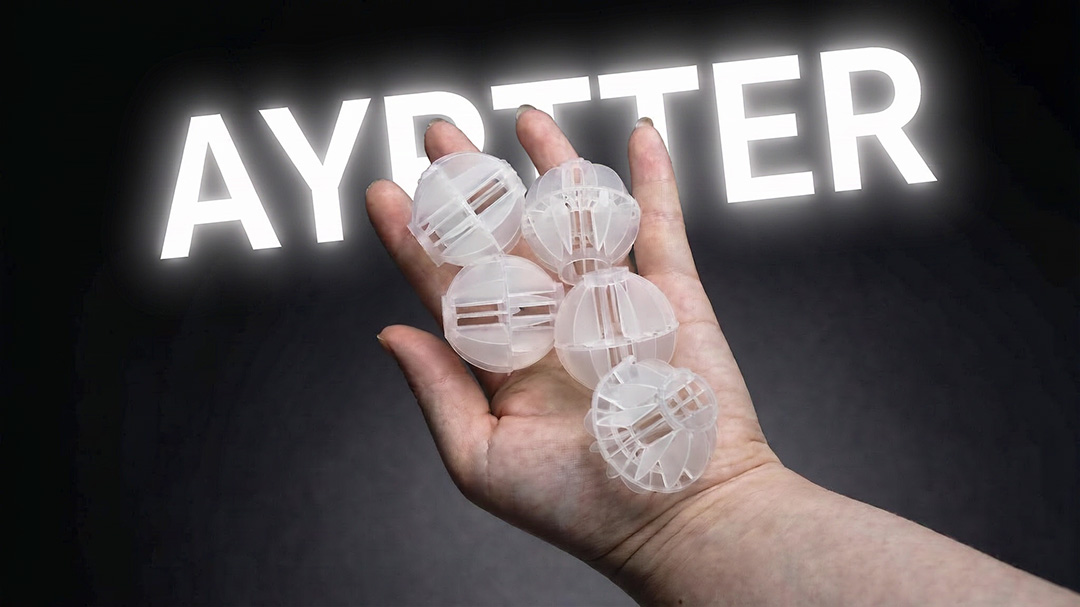

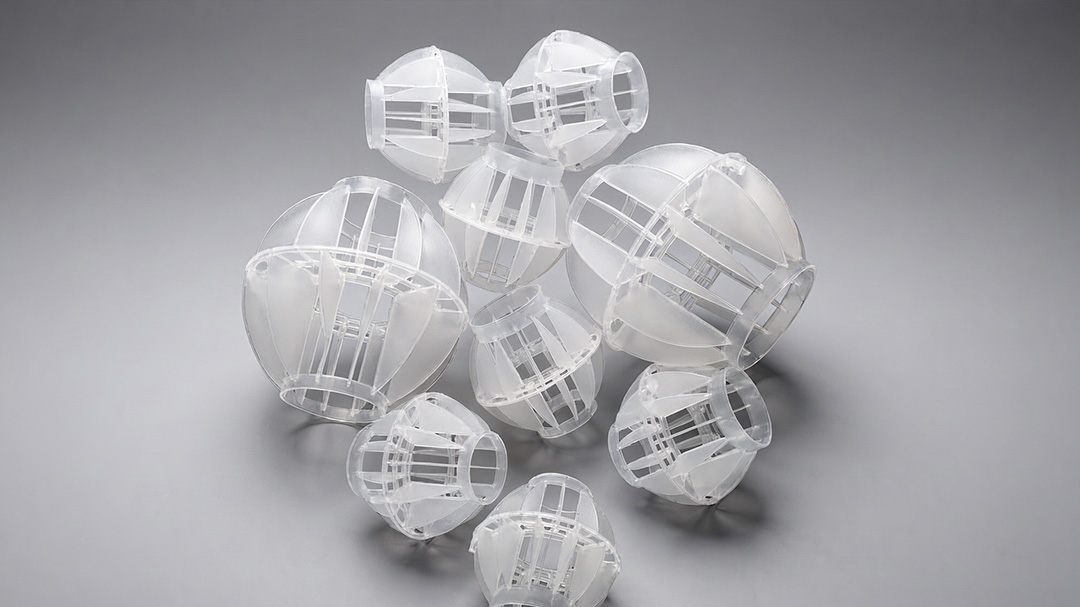

多面空心球属于塑料散堆填料，双半球多弧叶镂空结构，球体之间点接触、不嵌套，空隙率高、压降低，常用于冷却塔循环水降温、脱气塔除CO₂/O₂、酸雾洗涤塔补气液接触面。[1,8](@ref) 它和冷却塔传统片式波纹填料（PVC斜波/点波）不是同一类：片式填料靠层间错流主散热，多面空心球更适合“气液接触+脱气+低阻力补充装填”场景，或小型冷却/脱气塔整层装填。[3,9](@ref) 本文按Φ38/50/76讲清冷却塔里什么时候用、装多高、怎么投料不偏流、怎么防堵。

一、冷却塔里的适用边界

• 循环水冷却塔（补水降温/旁流接触）：中大塔常用Φ50/76，阻力小、布水不易憋压；但纯散热效率不如片式PVC填料，多用在原有塔改造补气液层、或水质差怕堵的工况。[1,2](@ref)

• 脱气塔配套：除CO₂、除O₂、软化水预处理，多面球比表面积够、水膜沿弧叶分流，Φ38/50是主流。[2,10](@ref)

• 酸雾/废气洗涤塔：冷却塔若带尾气洗涤段，下方装多面球做气液接触，上方布水降温，一塔两段。[7](@ref)

• 不推荐场景：大塔主散热片位（优先片式填料）、水温长期＞80℃（PP上限）、含强氧化剂、需要高精度分离的吸收主塔（改500Y金属规整填料）。

二、规格参数表（PP材质参考值）

参数随壁厚、叶片数、厂家模具浮动，选型以批次检测单为准。[8,10](@ref) 冷却塔工况看两个值：空隙率≥90%（通风不憋）、干填料因子别太大（Φ50约324，Φ76约193，通量更稳）。小规格Φ25比表面积高但因子776，压降上来快，冷却塔少放。

三、材质怎么选

• PP聚丙烯：常规循环水、脱气塔，耐温≤80–90℃、耐酸碱，最通用。[2,4](@ref)

• PVC：含氯、含铬酸雾冷却洗涤段可用，但耐温≤60℃，水温高别用。[4](@ref)

• CPVC/PVDF：水温高或强腐介质选CPVC；含氟、强氧化走PVDF，对应工况也可看PTFE填料。

• 全新料要求：冷却塔常年喷淋，回料球易脆化碎裂堵泵，采购写“全新PP、HG/T 3986-2016”。[1](@ref)

四、装填前：支撑与塔体检查

• 停机断电挂牌，塔内通风置换，密闭塔双人作业外部监护。[12](@ref)

• 支撑格栅/托网先修：变形、锈断、横梁下挠先矫正；多面球虽轻（Φ50堆重约80–105kg/m³），但装填高度1.2m以上长期受压，格栅不平会局部下沉。[2,3](@ref)

• 格栅开孔小于球径1/2：Φ50球用栅条间隙≤20mm，防球体卡入或漏底；小规格Φ25/38必须加不锈钢丝网兜底。

• 清塔底：旧垢、水垢、锈渣、破碎旧填料全部清出，尤其格栅缝；不清理新球投下去底层先堵。[3](@ref)

• 塔壁缝隙封边：球填料和塔壁间隙填柔性闭孔条或切割球袋堵边，缝隙＞20mm会气流短路，水不走填料直接落底。[9,12](@ref)

五、装填方式（散堆投料）

• 禁止人站填料层上踩：走木板或承重踏板，踩踏会把下层球压扁、局部实填，空隙率掉一截。[12](@ref)

• 均匀投料不分股倒：从人孔分袋撒入或溜槽分布，别整袋从一点倒；多面球不嵌套但会堆成锥，中间高两边低→偏流。

• 装填高度按设计：冷却塔散堆球层高一般0.8–1.5m；脱气塔按接触时间算。填充率别硬凑“满塔”，上层留布水空间。

• 不写“90°交错”：那是波纹片式填料模块逻辑；多面球是散堆，靠均匀投料+耙平表面即可，表面高差≤50mm。

• 顶部压网（可选）：高风速冷却塔（风机抽速大）顶层加不锈钢丝网或格栅栏，防球被风带起；固定点别过密，留热胀余量。[9](@ref)

• 混装注意：别把Φ38和Φ50混倒同层，小球的填进大球缝里反而局部实芯；换规格分层装或整塔统一。

六、布水与调试

• 布水管调平：水平误差≤3–5mm，喷头方向一致、无堵无歪，否则一边润湿一边干球。[12](@ref)

• 喷淋密度：多面球靠水膜沿弧叶铺开，喷淋太稀→干区大、气液不接触；太猛→底层压降跳。按原塔设计淋水密度走，装完通水看水膜覆盖。

• 收水器别装反：填料上方收水器波浪方向按厂家标，装反飘水；高度别贴喷头。[12](@ref)

• 压降基准记录：投运当天记风机电流、塔阻、出水温，后面按月比对，升20%查布水、升30%查底层堵塞。[2](@ref)

七、防堵与维护

• 循环水水质：控制悬浮物、Ca²⁺/碱度，防结垢裹球；冷却塔旁流过滤或加药缓垢。

• 定期反冲/水洗：停机从顶部清水反冲或低压水枪（＜5MPa）漂洗表层，别高压直射压扁。[3](@ref)

• 结垢严重：PP球耐稀酸，可吊出用弱酸循环洗；但冷却塔大塔不建议整塔酸洗，优先局部换球。

• 碎球清理：回料球运行1–2年脆化，碎片进循环泵吸入口；集水盘滤网每班查。[12](@ref)

• 换料信号：压降较基准升＞30%、出水温降不下来、底层球结垢成团→局部掏出补新球，或整层更换。

八、常见装填错法

江西艾特传质可按冷却塔塔径、循环水量、进水温度、水质悬浮物给多面空心球规格与装填高度；PP/PVC/CPVC/PVDF全新料注塑，Φ38/50/76常备。老塔片式填料堵了改散堆球、或脱气塔配套装填均可出图。
