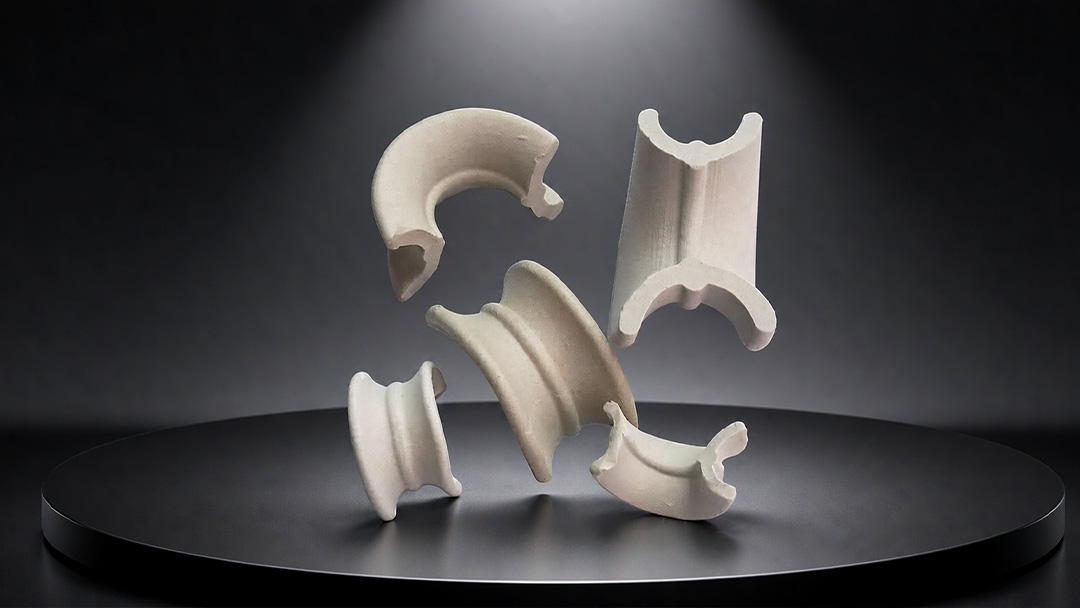

陶瓷矩鞍环（Ceramic Intalox Saddle）是散堆填料中兼顾耐腐蚀性、耐高温性与经济性的经典选择，由早期弧鞍环改进而来，两端弧形面+鞍形内凹结构消除了对称死角，液体分布均匀性优于陶瓷拉西环。其耐除氢氟酸外所有无机酸、最高使用温度可达800℃，广泛用于硫酸干燥、盐酸吸收、脱硫洗涤、尾气净化及高温气体冷却。本文从结构参数、压降计算、碎裂更换判定、高铝选材逐层拆解，为酸洗/脱硫塔运维提供选型依据。执行标准可参考HG/T 3683《耐酸陶瓷填料》。

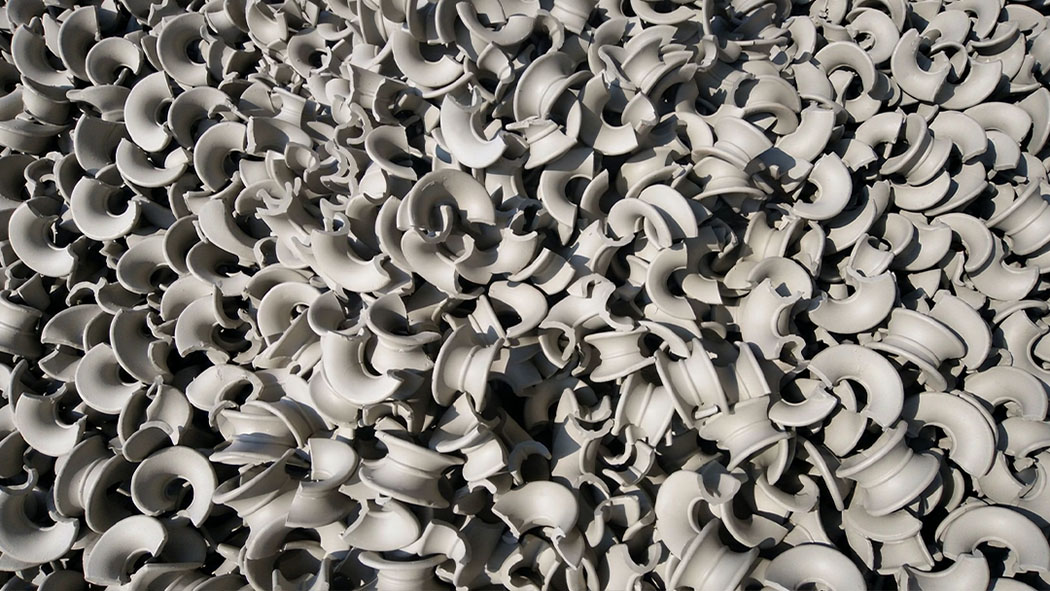

鞍形不对称设计：相比弧鞍环的对称弧面，矩鞍环将两端改为矩形切面+弧形过渡，装填时不会叠合，随机取向率＞95%，消除沟流和壁流。
表面微孔与润湿：陶瓷表面天然微孔结构使液体铺展面积比光滑金属大15%–20%，液膜更新频率高，适合气膜控制的吸收过程（如SO₂洗涤、HCl吸收）。
耐酸机理：SiO₂含量≥68%的耐酸陶瓷在除HF外无机酸中几乎不反应；Al₂O₃含量提升至45%以上（高铝瓷）可同时改善抗热震性和机械强度，减少装卸碎裂。
温度上限：长期800℃无载荷软化；但急冷急热（温差＞80℃）易产生热应力裂纹，启停频繁的塔建议预热/缓冷。
| 规格Φ(mm) | 比表面积(m2/m3) | 空隙率(%) | 堆积密度(kg/m3) | 填料因子(m-1) | 堆积个数(个/m3) | 参考塔径 |
|---|---|---|---|---|---|---|
| Φ25 | 约250 | 74–76 | 约610 | 约617 | 约58000 | 小塔、高酸浓度吸收 |
| Φ38 | 约164 | 75–77 | 约590 | 约389 | 约15800 | 中小塔、脱硫/干燥 |
| Φ50 | 约142 | 76–78 | 约560 | 约323 | 约6300 | 通用主力、硫酸干燥/SO₂洗涤 |
| Φ76 | 约88 | 78–80 | 约500 | 约178 | 约1780 | 大塔、高温气体冷却 |
填料因子（Packing Factor, Fp）是压降计算的核心参数，反映填料对气流的阻碍程度。Φ25陶瓷矩鞍填料因子约617 m-1，远高于同规格金属矩鞍（约209），意味着相同气速下压降约为金属的2.5–3倍。选型时若塔阻容限小，应优先选Φ38或Φ50大规格降阻。
陶瓷矩鞍环压降采用通用填料压降关联式（如Eckert泛点图或Robbins修正式）：
泛点气速估算：uf = C × √[(ρL−ρG)/ρG]，其中C为泛点常数，与填料因子Fp和系统液气比相关。陶瓷矩鞍Fp大→C值小→泛点气速低于金属填料。
操作气速：通常取泛点气速的50%–70%。Φ50陶瓷矩鞍在硫酸干燥塔（喷淋密度10–15 m3/m2·h）操作气速约1.0–1.5 m/s，压降约150–300 Pa/m。
压降随气速变化：低于载点呈线性增长；过载点后指数上升。陶瓷填料空隙率仅74%–78%，持液量高于金属（约8%–12% vs 5%–8%），低气速时压降反而因液膜厚而偏大。
设计建议：酸洗/脱硫塔若风机压头有限，选Φ50/Φ76大规格，填料因子降至323/178，压降可降30%–50%；若塔高受限需小规格提传质，Φ25/Φ38需校核风机余量。
陶瓷矩鞍环的失效模式与金属完全不同——不腐蚀但会碎。更换决策不能按"几年一换"的死规则，应按以下工况参数动态判定：
工况条件 | 碎裂风险等级 | 建议检查周期 | 更换触发条件 |
|---|---|---|---|
| 硫酸干燥（98% H₂SO₄, 40–60℃） | 低 | 2年/次 | 碎裂率＞5%或压降升幅＞30% |
| 盐酸吸收（30% HCl, 常温） | 低–中 | 1–2年/次 | 表面粉化/碎角＞8%或空隙率实测降5% |
| 脱硫洗涤（pH 5–8, 含固3%–8%） | 中–高 | 6–12月/次 | 碎裂堵塞分布器或压降突升＞50% |
| 高温气体冷却（400–700℃, 无急冷） | 中 | 1年/次 | 热震裂纹贯通或粉化脱落 |
| 频繁启停（温差＞80℃/次） | 高 | 3–6月/次 | 任何可见裂纹即换，否则连锁碎裂 |

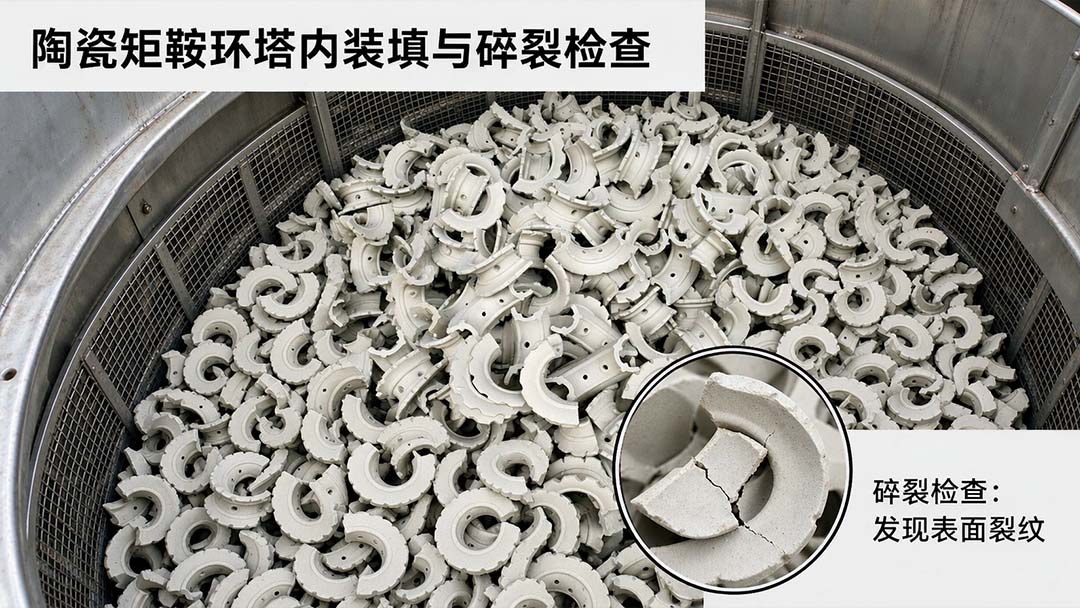

碎裂率快速判定法：停机后从填料层不同深度取3–5个采样点（每点约5L），筛分后统计碎片（粒径＜原规格1/3）体积占比。碎裂率＜3%可继续使用；3%–8%密切监测；＞8%建议局部或整体更换。底部1–2层碎裂最集中（承受上层重量+液体冲刷），可只换底层。
普通耐酸瓷：Al₂O₃ 20%–30%、SiO₂≥68%，耐酸度≥99.5%，抗压强度约40–60 MPa。适合硫酸干燥、盐酸吸收等常温–120℃无热震工况，价格最低。
高铝瓷：Al₂O₃≥45%，抗压强度提升至80–120 MPa，热震稳定性（1100℃→水冷）可达3次以上不裂。适合脱硫（含固冲刷）、高温气体冷却、频繁启停塔。
等静压成型 vs 挤出成型：等静压坯体密度均匀、内部无气孔聚集，碎裂率比挤出成型低40%–60%，但成本高30%–50%。重要装置建议选等静压高铝。
验收指标：耐酸度（GB/T 8411）、抗压强度（GB/T 1964）、吸水率（应＜0.5%高铝/＜1%普通）、热震稳定性。到货抽检率≥5%，碎片率到货应＜0.5%。
装填方法：陶瓷填料质脆，严禁自由跌落高度＞0.5m。应采用帆布溜槽或橡胶软管导引，从塔顶均匀撒入；装填人员不得直接在填料层上行走，需铺木板分散重量。
支撑格栅：陶瓷堆积密度大（560–610 kg/m³），支撑梁承重需按满塔填料重量×1.3安全系数校核。开孔率≥80%但孔径应小于最小规格填料外径的2/3（防漏料）。
液体分布器：陶瓷矩鞍对分布敏感（空隙小、液膜厚），建议槽式分布器，分布点密度≥30–50点/m²；含固介质用大孔径防堵喷嘴，孔径≥10mm。
与金属/塑料填料对比选型：陶瓷耐酸不耐HF、不耐碱（NaOH＞10%会缓慢腐蚀）、怕碎怕热震。若介质含HF或强碱，转PTFE四氟填料；若需低压降大通量，走304矩鞍环或316L金属规整填料；若酸浓度低且常温，PP鲍尔环/CPVC鲍尔环更经济。
江西艾特传质位于江西萍乡安源工业园（中国工业陶瓷之都），自有陶瓷生产线可按Al₂O₃含量（20%–75%）、规格（Φ16–Φ76）、成型工艺（挤出/等静压）定制陶瓷矩鞍环。配套提供支撑格栅、分布器、除沫器成套设计，并可按工况出具压降计算书和更换周期评估报告。
