PP 3K花环填料：解密独特结构如何实现高效传质与节能降耗

江西艾特传质科技有限公司 · 注塑工艺精湛 · 源头厂家直供

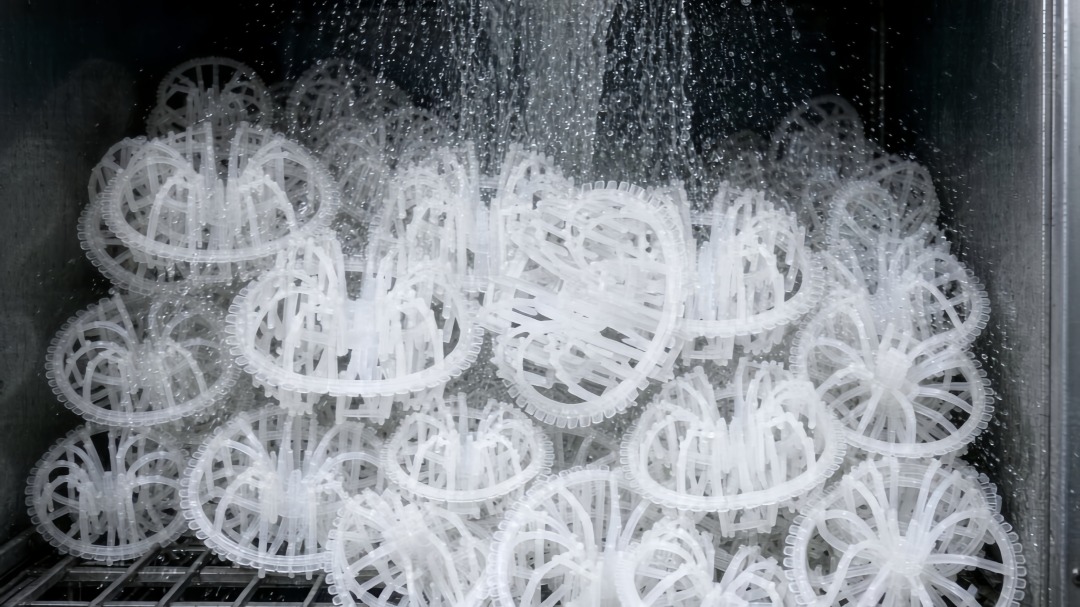

图1：PP 3K花环填料（泰勒花环）实拍，展示独特的雪花状骨架结构

在化工填料的世界里，并不是所有的“环”都是圆形的。在众多散堆填料中，PP 3K花环填料（又称泰勒花环，Tellerette）以其独特的“雪花”状结构，成为了氯气吸收、废水脱气及废气洗涤领域的明星产品。它究竟是如何打破传统传质局限，实现系统节能降耗的？本文将为您深度解密。

一、 认识PP 3K花环：不只是“好看”的结构

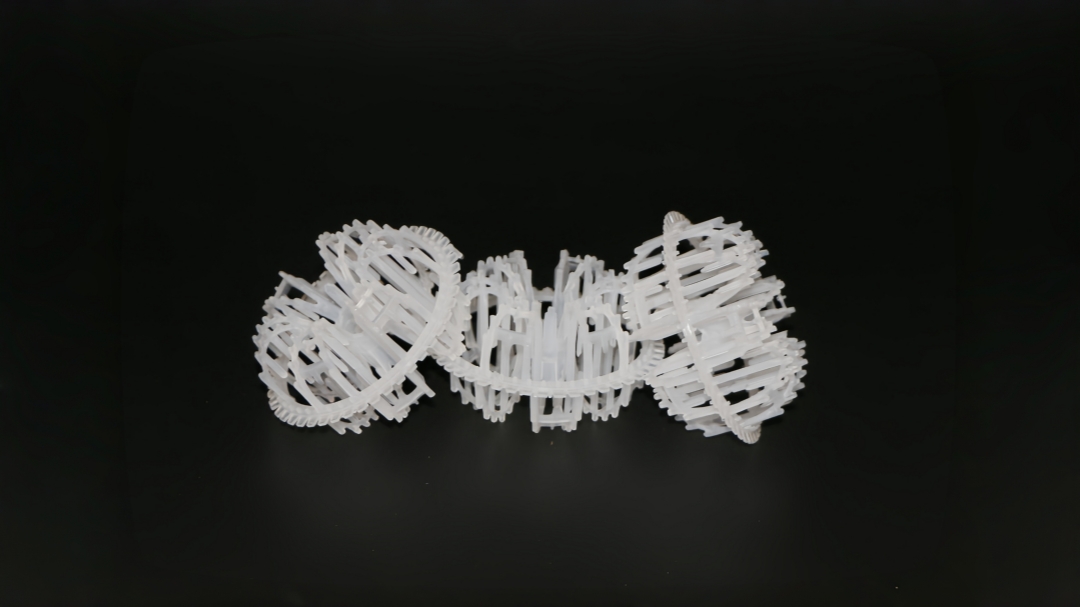

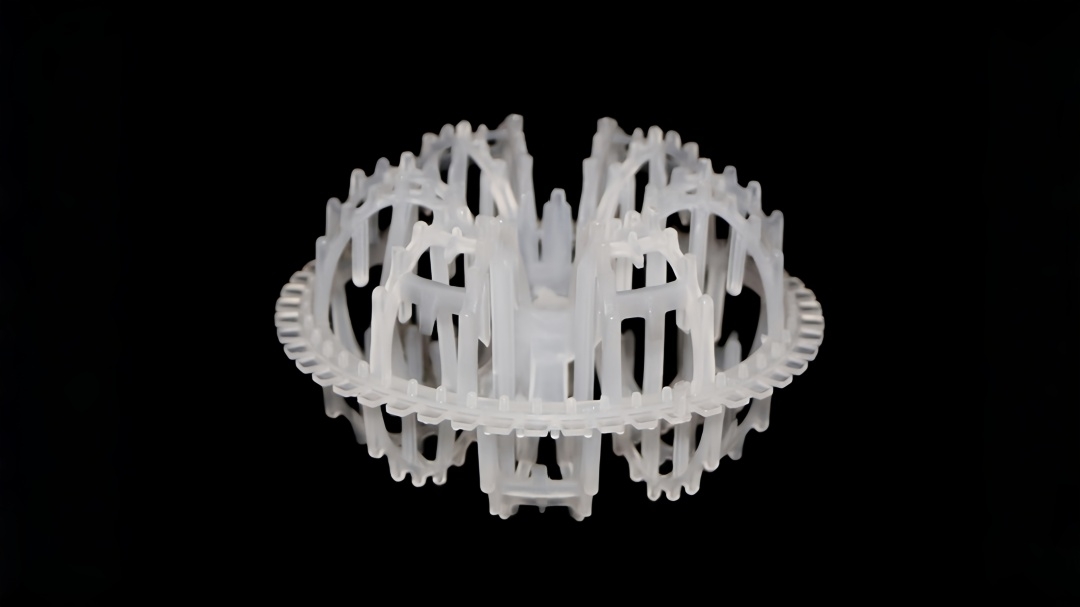

PP 3K花环填料采用优质聚丙烯（Polypropylene）原料，经注塑成型。其核心特征是由两个半径不同的圆球体互叠，沿径向排列三个空心圆环（即“3K”的由来），环上带有众多向外延伸的扭曲叶片。

这种结构看似复杂，实则精妙。与传统的拉西环或鲍尔环不同，3K花环没有封闭的管壁，而是采用了全开放式的骨架结构。这种设计在外观上酷似一朵盛开的花朵，也因此得名“花环填料”。

二、 深度解密：独特结构带来的四大核心优势

1. 极致的通量与极低的压降

这是3K花环最大的杀手锏。由于其内部充满空隙，气体通道极为顺畅。

• 解密点：相比鲍尔环，PP 3K花环的空隙率可高达94%-95%。

• 节能效果：在同样的塔径下，气体通过3K花环的阻力降比常规填料低30%-40%。这意味着配套的风机功率可以大幅降低，直接为企业节省电费开支。

2. “零死角”的高效传质

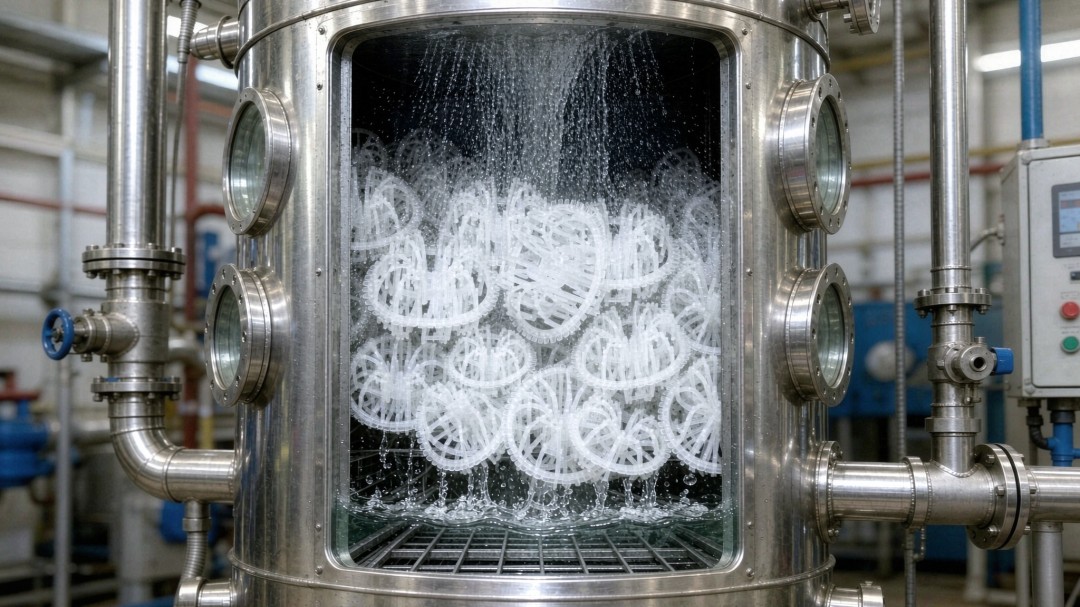

填料上的扭曲叶片起到了“切割器”的作用。当气体上升时，叶片强制气流改变方向，将大气泡打散成无数微小气泡；当液体喷淋时，叶片使液体形成细小的液滴和液膜。

传质效果：这种剧烈的搅动极大地增加了气液两相的接触面积和时间，消除了传质盲区，从而显著提升了吸收效率。

3. 革命性的“抗堵塞”性能

在污水处理或含尘废气处理中，填料堵塞是运营人员的噩梦。

解密点：3K花环的非对称结构和光滑的PP表面，赋予了它优异的自清洗能力。

耐用性：即使在高悬浮物或易结垢的工况下，污物也难以在填料层中滞留。即便发生轻微堵塞，由于PP材质具有一定的弹性，通过反冲洗或短暂的气流冲击，污物极易脱落，大大延长了设备的连续运行周期。

三、 性能参数对比：3K花环 VS 传统填料

为了更直观地展示其优势，我们将PP 3K花环与常用的PP鲍尔环进行参数对比：

四、 典型应用场景

• 氯气与氯水洗涤：这是3K花环的“主场”。在氯碱工业中，它能高效吸收尾气中的氯气，且耐湿氯腐蚀。

• 水处理脱气：如自来水厂去除CO₂、电厂水处理除氧。其高持液量有助于气体的析出。

• 酸性废气净化：如HCl、SO₂、HF等酸性气体的吸收塔，PP材质耐酸，花环结构抗堵塞。

• 含油废水处理：在焦化、印染废水的气浮或生化处理中，其抗油污附着能力优于普通填料。

五、 选型与安装建议

虽然3K花环性能优越，但为了最大化其效能，仍需注意以下几点：

1. 规格选择：常用规格为 Φ95、Φ145、Φ150。大直径塔器建议选用 Φ145 或 Φ150，以减少支撑梁的数量；小直径塔器可选用 Φ95。

2. 支撑格栅：由于3K花环形状不规则，必须使用格栅间距小于填料外径一半的支撑装置（建议使用金属格栅而非编织网），防止填料漏落。

3. 装填方式：严禁高空抛洒。应采用溜槽或软管将填料缓慢送入塔内，确保其自然堆积，避免因挤压导致叶片变形。

六、 结语

PP 3K花环填料并非简单的塑料制品，它是流体力学与传质理论的结晶。通过“以空间换效率”的设计理念，它成功解决了传统填料在低压降、抗堵塞和高通量之间的平衡难题。对于追求长周期稳定运行和低能耗成本的现代化工企业而言，解密3K花环的结构奥秘，就是找到了降本增效的金钥匙。
