集液塔盘的安装需要注意那些事项时间:2021-03-31

塔盘是指板式塔中提供气液传质和传热场所的主要部件。使两种流体密切进行两相之间热量和质量交换,以达到分离液体混合物或气体混合物组分的目的。主要由气液接触元件(如浮阀、泡罩、筛孔等)、受液盘、溢流堰、降液管(或降液板)、塔盘支持件和紧固件等组成。当塔径较小时,每层塔盘为一整块,称整块式塔盘。


1产品介绍


我公司是专业生产塔内件的厂家,从事塔内件生产已经达到二十二年,包含塔内件研发、设计、生产、销售、安装为一体,我公司有专业的安装队伍,保证生产安装水平,今年承接的塔内件项目,有二十多个,下面是关于集液塔盘2205双相钢合金材质产品成功使用案例:

    2020年8月,我公司塔内件车间正在赶工一批集液塔盘,是江苏某大型环保公司新项目:垃圾焚烧发电厂烟气净化系统项目,其中这批集液器是一种湿式洗涤塔塔内件,这批集液器直径5米、6米、6.5米,数量:16套,材质:2205,2205材质是一种双相不锈钢的合金材质,密度硬度都强于普通的不锈钢304、316材质。感谢客户对于江西艾特传质科技有限公司的信任与支持。下面给大家介绍下关于这个项目的一些基本概况:

总则:本技术规范适用于海口市生活垃圾焚烧发电厂三期扩建项目烟气净化系统EPC总承包项目湿式洗涤塔塔内件,并提出湿式洗涤塔塔内件及其辅助设备的功能设计、性能、安装和试验等方面的技术要求。基本设计条件由招标方提供,湿式洗涤塔塔内件设计、供货和安装、调试指导由投标方完成。


2产品应用

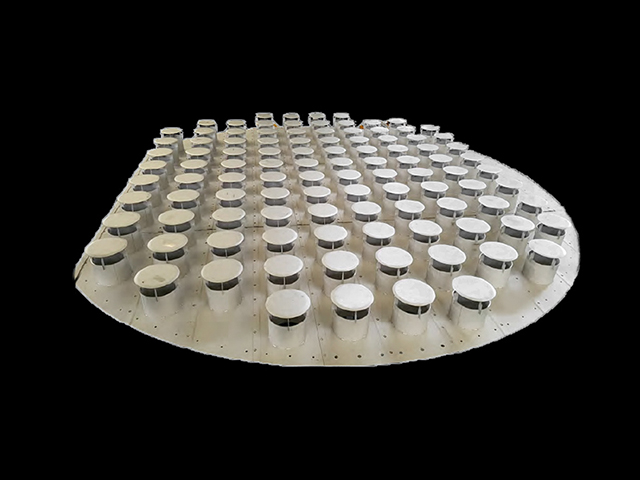

湿式洗涤塔塔内件集液器2205双相钢合金材质集液器也叫集液盘是由矩形升气管、角钢和槽钢形导液管、燕尾式或槽钢形挡液帽、铺板、支撑圈和支撑梁组成。它与盘式液体分布器的主要差别在于上大下小的两排小孔分别开在矩形升气管的上部、中部或中下部,同一垂线上的异径小孔被角钢或槽钢导液管罩住。盘中液体经喷淋孔进入导液管,在导液管的保护下液体穿过高气速区和变气速区,自低气速区落下,故导液管伸出长度取100mm。

产品分类:

焊接型槽盘和可拆型槽盘。大中型塔多采用焊接槽盘。

产品技术关键:

湿式洗涤塔塔内件集液器2205双相钢合金材质集液器也叫集液盘有4大技术关键:漏液、水平度、热变形和液流网络。可拆型槽盘比焊接式槽盘更容易漏液,现场试漏要求是局部渗漏为合格,滴漏为不合格。对于可拆型槽盘,由于底板较薄,螺栓再密也难以保证不滴漏,故应采用分块法兰以增加密封性。为确保槽盘式气液分布器各喷淋小孔的水平度≤3mm,除了保证主梁的扰度、支撑圈的水平度之外,需在主梁上端面设一块调节板。对于采出大量的槽盘式气液分布器(或集油箱)、需精心设计抽出斗、抽出主渠、抽出支渠和毛渠所组成的液流网络,以保证*的出量。

产品优质性能特点:

艾特传质有限公司生产的湿式洗涤塔塔内件低占位,多功能;抗堵塞,带液停;升液位,高弹性;宜采出,适闪蒸;液均匀,气均衡;利传热,耐摆动;混合良,水平恒;防漏液,抗变形;网渠畅,适反应;压降低,通量增;用途广,投资省。

产品技术参数要求:

艾特传质有限公司生产的湿式洗涤塔塔内件集液器也叫集液塔盘,在设计上和制造上保证在设计寿命内安全、连续和有效的运行,不发生任何变形、振动、腐蚀、泄漏等。并在运行条件发生变化时不出现其他问题,设备的年运行小时要求不小于8040小时,使用寿命要求大于30年。系统应密封良好,完全防腐蚀、防泄漏、防磨损和防堵塞, 部件应具有耐久性、防腐性和抗老化性, 满足调节要求, 易于检查和检修。脱酸设备的年投入率要求不低于97 %。其它附属设备和电、仪设备等,应保证是全新的、先进的和安全可靠的,且技术经济性能符合招标文件的要求。
