泡罩塔盘都有哪些优缺点时间:2021-03-31

塔盘是指板式塔中提供气液传质和传热场所的主要部件。使两种流体密切进行两相之间热量和质量交换,以达到分离液体混合物或气体混合物组分的目的。主要由气液接触元件(如浮阀、泡罩、筛孔等)、受液盘、溢流堰、降液管(或降液板)、塔盘支持件和紧固件等组成。当塔径较小时,每层塔盘为一整块,称整块式塔盘。


1产品介绍

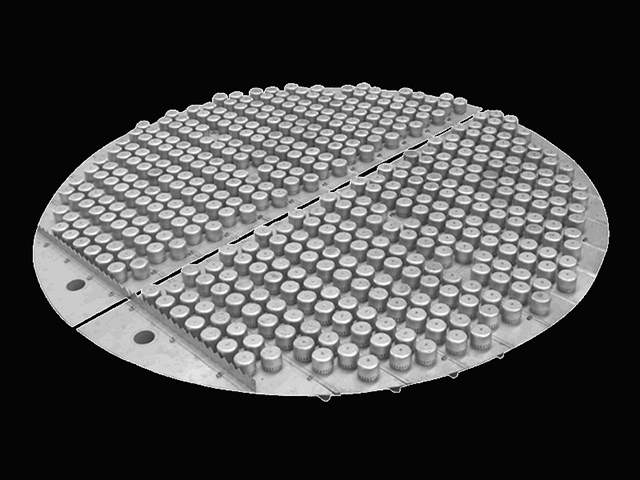

泡罩塔盘是工业上应用早的一种塔盘。是在塔盘板上 开许多圆孔,每个圆孔上焊接一个短管,称为升气管,管上 再罩一个“帽子”,称为泡罩,泡罩周围开有许多条形孔。工 作时,液体由上层塔盘经降液管流入下层塔盘,然后横向渡 过塔盘板,流入再下一层塔盘;气体从下层塔盘上升进入升 气管,通过环形通道再经泡罩的条形孔流散到泡罩间的液层中。

泡罩塔盘是化学工业中使用早的一种典型的鼓泡型板式塔盘,在蒸馏、吸收等两相传质设备中占有主导地位。 其主要优点: ①塔板效率高,且在较宽的负荷范围内也能保持高效;②生产能力较大;③操作稳定,弹性大,适用范围广,不易阻塞等。

罩塔盘:
泡罩塔盘在广泛的应用中证实具有以下优点:
接触面积大、低气压、低液压、接触时间长、低泄漏率、有很多种形状的泡罩塔盘可供选择。
我们也可以根据客户的要求生产各种泡罩。


2产品应用

1.升气管扩口处表面不允许有裂纹,沟槽等缺陷;

2.泡帽安装后,泡帽内径与升气管外径之前的距离应均等,其偏差不大于 2mm;

3.塔盘安装后,必须平整,平面度偏差不大于2mm;

4.升气管应垂直于塔板,其顶面应在同一水平面上,其偏差不超过±1mm;

5.升气管与塔板胀接后,须保证严密性,不漏水;

6.塔板上各泡帽的齿缝上缘应在同一水平面上,其偏差不超过±1.5mm;

7.加工零件表面粗糙度为(三角形勾上面有个12.5)。
