江西艾特——350Y金属规整填料概述

350Y金属规整填料属金属孔板波纹填料的中高密度型号，在薄板表面冲孔、轧制细纹后再压成大波纹并组装成盘，波纹倾角通常取45°（Y型）。其比表面积约350 m²/m³，兼顾分离效率与通量，理论板数一般可达3.5–4.0块/米，常用于常压精馏、吸收、解吸、芳烃抽提、溶剂回收及化肥、炼油、石化通用分离。江西艾特传质按HG/T 21559.2《金属孔板波纹填料》相关技术要求组织生产，可提供304/316L/321/双相钢/钛等材质及配套塔内件。[12](@ref)

一、结构与传质机理

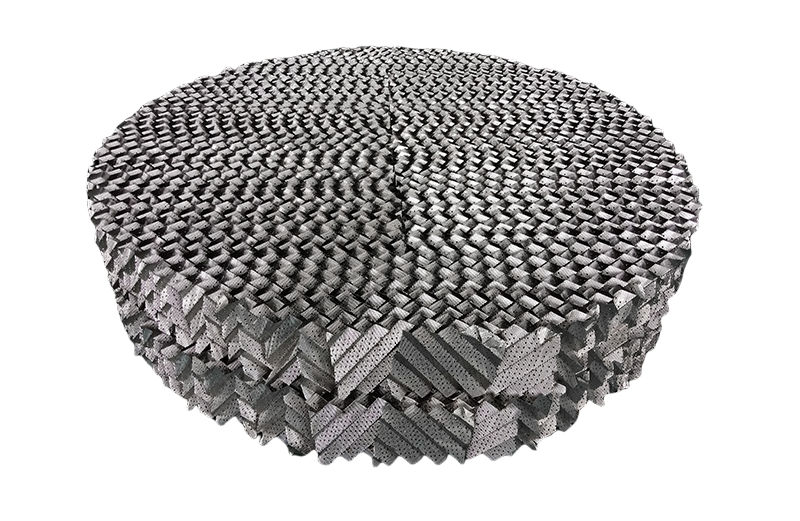

350Y采用金属薄板经冲孔、针刺纹、压波、分盘组装而成，上下盘波纹方向通常旋转90°布置，形成规则气液通道：

• 冲孔与刺孔促进润湿：板面均布小孔并可配合细针纹，降低液体成膜阻力，使液相在较低喷淋密度下仍能铺展，减少壁流与干区。

• 45°Y型波纹导向：气液沿倾斜通道呈折流接触，产生持续表面更新；相比30°X型，Y型传质更强、通量略低，适合对理论板数要求高于大通量的工况。

• 规整流道降沟流：盘间错位安装使全塔截面气液分布更均匀，放大效应小于散堆填料；相比同材质鲍尔环、矩鞍环，单位高度分离效率更高、压降更可控。

• 中等比表面积定位：350Y比250Y更高效、比500Y金属规整填料更通量、压降更低，属于“效率—通量—成本”均衡型号。[2,15](@ref)

二、核心参数与规格型号

以下为350Y及相邻规整型号的通行参考值，最终以艾特出厂检测与工况水力学校核为准：

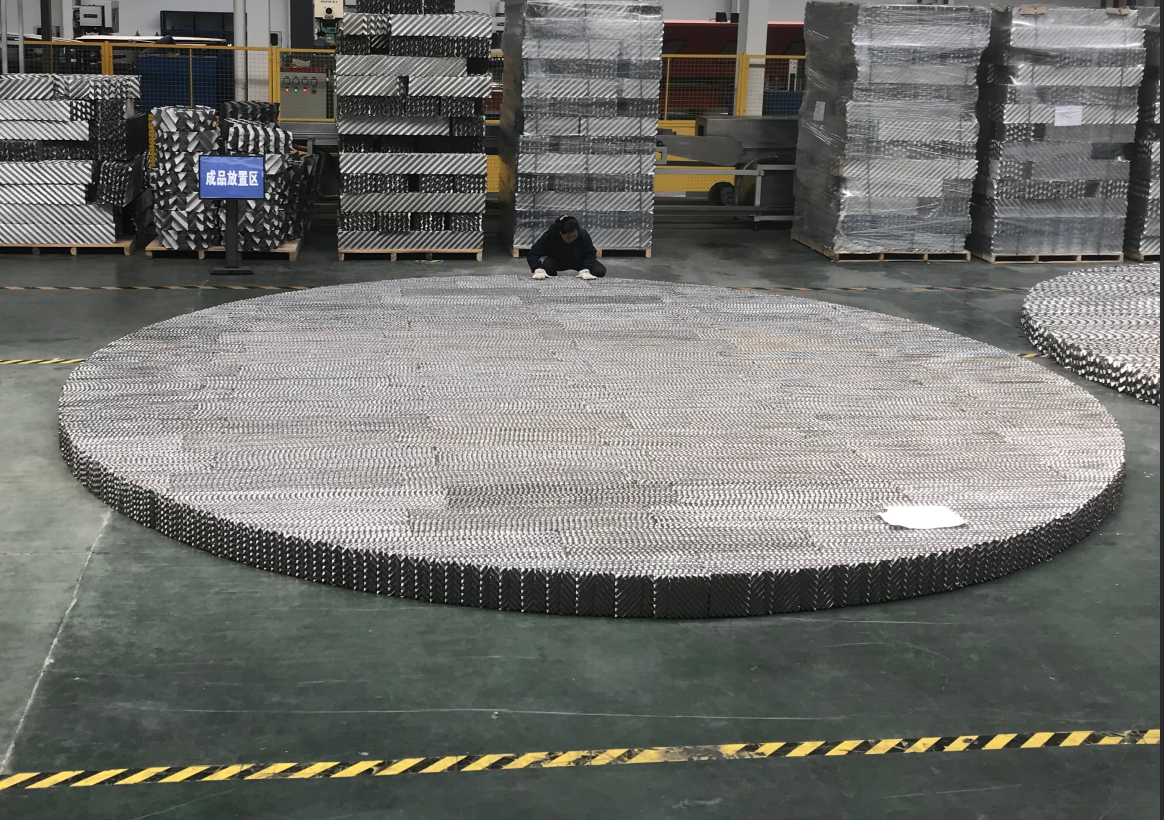

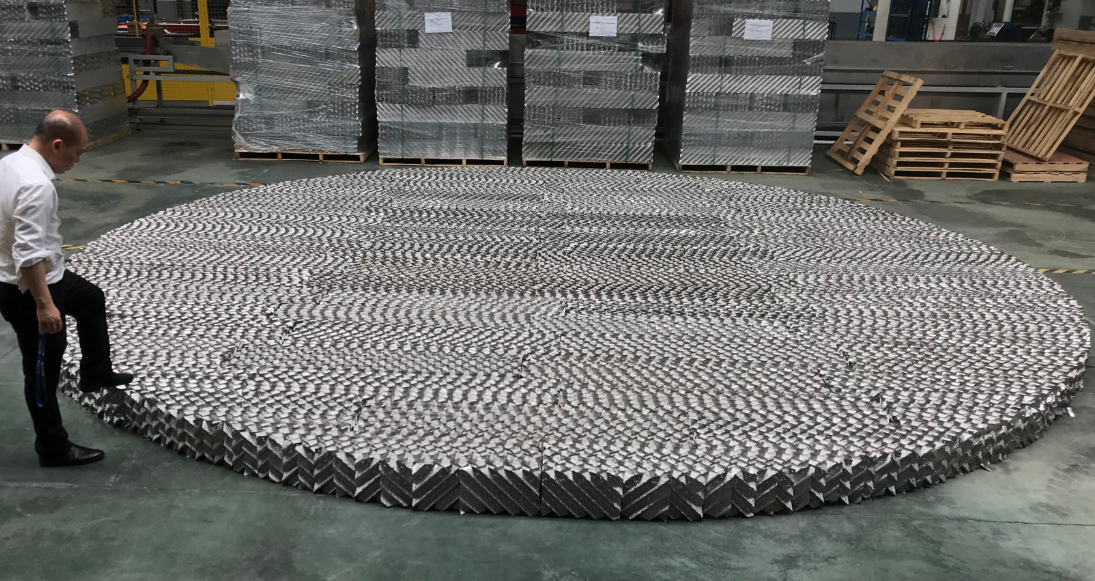

说明：350Y峰高常取约6–8 mm，板厚按塔径与材质选0.10–0.20 mm；大塔分块入孔、小塔整盘安装。X型（30°）可降阻但理论板数低于Y型，若工艺偏通量可选350X。[7,10](@ref)

三、材质与耐腐蚀选型

• 304/304L：一般有机溶剂、净水、轻油及无氯弱中性介质；304L更利于焊接后晶间腐蚀敏感工况。

• 316L：含氯离子、弱酸、脱硫脱碳等腐蚀环境优先；可参见316L金属规整填料耐蚀选型。含钼2%–3%，点蚀与有机酸耐受优于304。[2](@ref)

• 321：高温精馏、重整及抗氧化工况，钛稳定化减少焊后敏化。

• 2205双相钢/钛/哈氏：双相钢兼顾强度与耐氯化物应力腐蚀；钛用于海水、湿氯、醋酸强腐蚀；哈氏用于强氧化/含卤极端介质。强氟或强氧化另可评估PTFE四氟填料或ETFE花环填料。

四、塔内件配套要点

• 液体分布器：350Y对初始分布敏感，常压精馏分布点密度可按100–200点/m²校核；大塔用槽式、小塔用喷嘴或管式，材质与填料同级或提级。

• 支撑格栅/集液再分布：格栅开孔率宜＞90%，每1.5–2.5 m填料段设收集再分布，避免壁流累积；350Y比表面积中等，段高可按分离任务与压降预算取较大值。

• 除沫器：出口夹带明显时配金属丝网除沫器，气速按介质与粒径校核，通常控制在不发生二次夹带区间。

• 与散堆互补：若进料含固或易堵，可低段用PP鲍尔环、CPVC鲍尔环或304不锈钢矩鞍环抗堵，高段用350Y提效；但材质与温区须分段确认。

五、典型应用与选型边界

• 常压/中压精馏：醇类回收、芳烃抽提、轻烃分离，要求理论板数高于250Y但不愿牺牲过多通量时选350Y。

• 吸收与解吸：脱硫、脱碳、煤气洗苯、溶剂再生；含Cl^-选316L，无腐蚀选304。

• 化肥与炼油：合成氨稀氨水、脱碳、常减压侧线及部分气体净化塔；大塔径可整塔350Y或250Y/350Y分段。[12,14](@ref)

• 选型边界：大通量粗分离优先125Y/250Y；限高、高纯度、小塔径选500Y或金属丝网波纹填料；含固易堵降级考虑散堆；高真空热敏不优先350Y，改用250Y/丝网组合。

江西艾特传质位于江西萍乡安源工业园，可提供350Y孔板波纹填料及分布器、支撑、除沫器成套设计，按物系组成、操作压力、温度、处理量与分离要求进行水力学校核与出图。[6](@ref)
