700Y丝网规整都有那些产品时间:2021-07-16


CY700型金属丝网波纹填料与其它形式的金属丝网波纹填料产品不同之处在于它的波峰高的减小和流体通路对塔轴线倾斜角的增大。在正常工作负荷时,CY700型金属丝网波纹填料每米压降为667Pa(5mmHg),相当于每块理论板66.7Pa。这不仅比塔板低得多,而且与一般填料(如50mm鲍尔环)相比也是小的。加外压力降随蒸汽负荷增加而沿平滑曲线上升,即使液泛,也没有急剧增大,这表面其流体力学性能比较稳定。

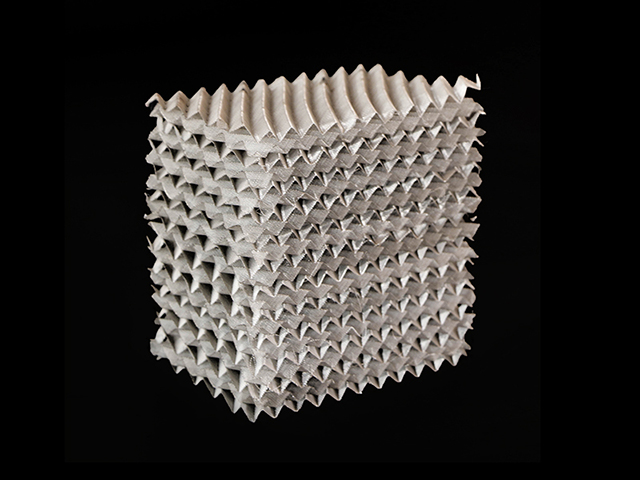

700Y不锈钢丝网波纹填料CY700型金属丝网波纹填料是应用为广泛的一种,由压成波纹的丝网片排列而成组成的盘状规整填料,相邻两波纹片方向相反,也可做成双层形式的,波纹片倾盘为30度,或者40度。在塔内填装时,上下两盘填料交错放。具有高效、压降低和通量大的优点 。

一般CY700型金属丝网波纹填料生产的每盘的盘高为100mm,也可以生产别的高度的,一般做塔直径的尺寸,防壁流效果更好。或者每盘填料外侧捆圈直接翻边,也可防壁流。对于小塔径建议不分块,可方便直接整盘安排,直径在1.2米以上的大塔或无法兰结构的塔器,则可采用DN500mm人孔分块形式从人孔装入塔内再拼装。

CY700型金属丝网波纹填料分离效率高,对一般有机介质而言,操作压力2.67-40KPa(20-30mmHg)的范围内,在工作负荷条件下,每米填料板达10块理论板数。即使在液泛限以上,仍有一定的分离效率。蒸汽负荷减小或操作压力降低,其分离效率反而上升,充分体现了700型填产的良好湿润发到 有。CY700型金属丝网波纹填料主要应用于试剂酒精、脂肪醇、甲醇、同位素、松节油、环氧乙烷、异丙醇、轻蜡油和重蜡油、硝基氯苯同分异构体、甲基氯硅烷、四氯化碳、已二胺、香蓝素、檀香等许多石油化工、香料、医药、染料产品。产品适用于精馏塔、加压及低温精馏。

公司700Y不锈钢丝网波纹填料CY700型金属丝网波纹填料经过材质经过湖南中南大学中国有色金属工业粉末冶金产品质量监督检验中心检测化验各项化学成分和物理性能指标合格。多年来,由于我们坚持质量、信誉的宗旨,使产品在各地用户中取得了较高的评价。产品各项性能优良,是化工、化肥、煤化工、冶金、轻工、石化、环保等工业设施及装置理想材料及高效能的塔填料。 我公司能生产用户需要的特殊规格或特殊要求的产品,也可按用户图纸生产,精心为用户设计。

700Y不锈钢丝网波纹填料结构特点:

1、比表面积大、孔隙率高、重量轻。500型丝网波纹填料的比表面积相当于直径金属鲍尔环的5的倍,而密度仅为鲍尔环的38%,孔隙率高,精馏塔使用金属丝网波纹填料效果特殊好!金属丝网波纹填料有强力的毛细作用使其湿润性能优良,即使喷淋密度为0.2 m3/(m2..h),也能达到完全湿润,因此填料效率高!

2、气相通路倾角小,有规则的气相通路,压力损失少,填料压降低。

3、径向扩散良好,气液接触充分。

4、蒸汽扩缩引起的压力损失小;

5、径向扩散良好,气液接触充分。

6、金属丝网波纹填料板片上开有小孔,加强液体均布及液膜更新,减少填料中的死角(特别是小塔),提高分离效率。

700Y不锈钢丝网波纹填料与所有金属丝网波纹填料一样,操作时回流液在该填料表面以一种通畅的“Z”字形运动,沿网面而下。由于 丝网波纹填料强烈的毛细作用,填料表面就形成了均匀完整的薄膜,薄膜厚度仅0.08m。气体通过规则排列的倾斜通道上升,液体阻力小,因为填料盘彼此交错90°排列,气液两相均匀分布在塔截面上,也更易于传质。

由压成波纹的丝网片排列而成组成的盘状规整填料,相邻两波纹片方向相反,也可做成双层形式的,波纹片倾盘为30度,或者40度。在塔内填装时,上下两盘填料交错放。具有高效、压降低和通量大的优点,产品有BX、CY型,常用于难分离和热敏性物质的真空精馏,常压精馏和吸收过程。

一般生产的700Y不锈钢丝网波纹填料每盘的盘高为100mm,也可以生产125 150 170、200mm高度的,一般做塔直径的尺寸,防壁流效果更好。或者每盘填料外侧捆圈直接翻边,也可防壁流。对于小塔径建议不分块,可方便直接整盘安排,直径在1.2米以上的大塔或无法兰结构的塔器,则可采用DN500mm人孔分块形式从人孔装入塔内再拼装。
