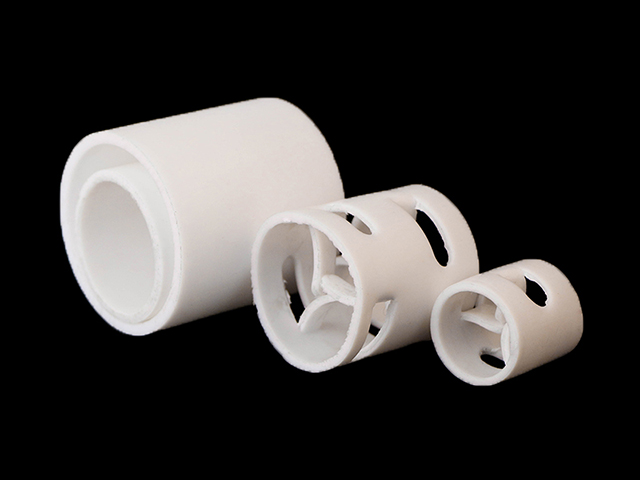

PTFE鲍尔环填料是怎么生产出来的，具体生产工艺流程，生产流程步骤，和江西艾特了解PTFE鲍尔环填料生产流程。

1、原料混合：将聚PTFE乙烯和聚苯酚混合，加入增强剂、二硫化钼填料和助熔剂；增强剂为玻璃纤维，助熔剂为脂肪酸酰胺，其中聚PTFE乙烯质量百分比为65%，对苯酚质量百分比为5%，玻璃纤维质量百分比为3%，二硫化钼质量百分比为1.5%，脂肪酸酰胺质量百分比为1%。

2、成型：先将的混合物混合均匀，选择一个鲍尔环模具，将混合物加入模具型腔，在鲍尔环模具中进行预成型处理，将装料后的模具压在压机上。达到一定压力后，成型完成，形成致密的预成型产品。优选挤出机为双螺杆挤出机，挤出机加热器由锡铜合金制成，螺杆筒和螺杆由耐高温、、耐腐蚀、、耐磨的镍铬合金筒制成。

3、脱模：成型后即可脱模；

4、烧结：脱模后放入加热炉中烧结炭化，脱模后的产品炭化18小时消除应力；烧结过程中，在370之前，每小时逐渐升温16左右，烧至370后保温4小时透明，以保证产品尺寸，要求筒体两端直径相同。

5、冲压：烧结后进行冲压操作，为聚PTFE乙烯环冲压四个窗口。根据不同的使用要求，每种规格开不同尺寸的窗(矩形或圆形)，以满足所需的流量要求，一般开口面积约占柱墙总面积的30%；

6、打毛：用砂光设备将冲压好的特氟隆环机表面打毛；

7、成品：切割PTFEPTFE球圈成品，按要求完成客户对球圈的调试要求。

鲍尔环填料属于什么填料

鲍尔环填料属于散堆填料，如何使用在脱硫塔要根据进出口硫化氢来定，是鲍尔环填料好，还是规整填料好。对规整填料来说，在流通效果方面，没有那么易堵，但是气液接触面积小，脱硫效率要低，鲍尔环填料进口硫化氢高的话，这方面效果会差点，但是脱硫效率要比规整填料高。
