不同类型的填料都用在那些填料塔时间:2021-08-27

拉西环

填料塔中的填料有哪些?不管是喷淋塔、交换塔等,都属填料塔;那填料塔中常用的填料有哪些呢?填料一般分散堆填料及规整填料,今天主要介绍的是填料塔中常用的散堆填料

散堆填料常用的为:

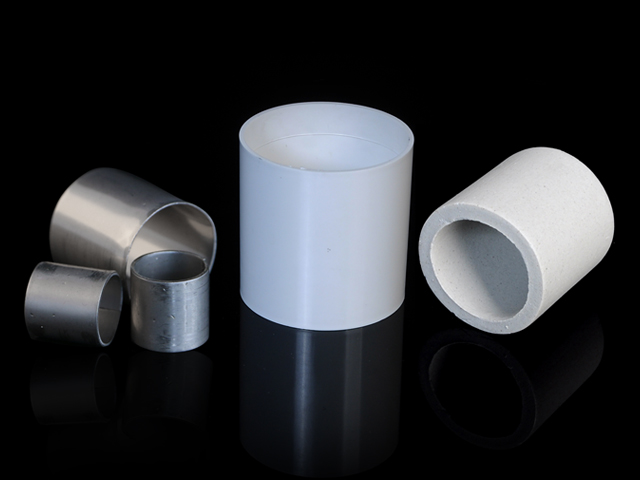

(1)拉西环填料

外径与高度相等的圆环。使用率较高的散堆填料,也是最早开发的填料。价格是陶瓷填料中性价比较高的产品,因此深受客户的青睐。

(2)鲍尔环填料

在拉西环的基础上进行了改进,在拉西环的侧壁上开出两排长方形的窗孔,被切开的环壁的一侧仍与壁面相连,另一侧向环内弯曲,形成内伸的舌叶,诸舌叶的侧边在环中心相搭。鲍尔环由于环壁开孔,大大提高了环内空间及环内表面的利用率,气流阻力小,液体分布均匀。与拉西环相比,鲍尔环的气体通量可增加50%以上,传质效率提高30%左右。鲍尔环是一种应用较广的填料。

(3)阶梯环填料

又是鲍尔环的升级款,与鲍尔环相比,阶梯环高度减少了一半并在一端增加一个锥形翻边。由于高径比减少,使得气体绕填料外壁的平均路径大为缩短,减少了气体通过填料层的阻力。锥形翻边不仅增加了填料的机械强度,而且使填料之间由线接触为主变成以点接触为主,这样不但增加了填料间的空隙,同时成为液体沿填料表面流动的汇集散点,可以加快液膜的表面更新,有利于传质效率的提高。阶梯环的综合性能优于鲍尔环,成为目前所使用的环形填料中优良的一种。

(4)矩鞍环填料

属鞍形填料的一种,其形状如同马鞍,一般采用瓷质材料制成。填料的特点是表面全部敞开,不分内外,液体在表面两侧均匀流动,表面利用率高,流道呈弧形,流动阻力小。

(5)异鞍环填料

将弧鞍填料两端的弧形面改为矩形面,异鞍环填料堆积时不会套叠,液体分布较均匀。一般采用瓷质材料制成,其性能优于拉西环。目前,国内绝大多数应用瓷拉西环的场合,均已被异鞍环填料所取代。

(6)球形填料

一般采用塑料注塑而成,球形填料的特点是球体为空心,可以允许气体、液体从其内部通过。由于球体结构的对称性,填料装填密度均匀,不易产生空穴和架桥,所以气液分散性能好。球形填料一般只适用于某些特定的场合,工程上应用较少。除上述几种较典型的散装填料外,近年来不断有构型的新型填料开发出来,如共轭环填料、海尔环填料、纳特环填料等。
