不锈钢鲍尔环填料规格参数时间:2021-09-08

不锈钢鲍尔环

不锈钢鲍尔环填料规格参数包括规格、密度、空隙率、个数、比表面积、填料因子等多个参数。江西艾特为您介绍具体规格参数的意义。

1、规格:如填料的外形尺寸,如长、宽高直径等。

2、密度(相对密度) :填料密度与水密度的比,密度(相对密度)小, 容易呈流化态,动力消耗小。

3、空隙率:指干燥状态下反应器内填料层中空隙部分所占的体积与填料层体积之比。填料空隙率与填料颗粒形状、均匀程度以及压实程度等

有关,粒经均匀和形状不规则填料的空隙率较大。

4、单位体积的填料个数。

5、比表面积(填充后) , 比表面积指单位质量填料颗粒具有的表面积总和,也可以表示为单位堆积体积填料所具有的表面积总和。填料表面是生物膜形成和固着的部位,一般而言 , 填料比表面积越大,对微生物的附着越有利。

6、填料因子。填料的比表面积与空隐率三次方的比值,即a/e3 ,称为填料因子,以表示,其单位为1/m。填料因子分为干填料因子与湿填料因子,填料未被液体润湿时的a/e3称为干填料因子,它反映填料的几何特性;填料被液体润湿后,填料表面覆盖了一层液膜 , a和e均发生相应的变化,此时的a/e3称为湿填料因子。它表示填料的流体力学性能, f值越小,表明流动阻力越小。填料性能的优劣通常根据效率、通量及压降二要素衡量。在相同的操作条件下,填料的比表面积越大,气液分布越均匀,表面的润湿性能越好,则传质效率越高;填料的空隙率越大, 结构越开敞,则通量越大,压降亦越低。

7、堆积重度,堆积重度一(1- 空隙率)X材料重度。

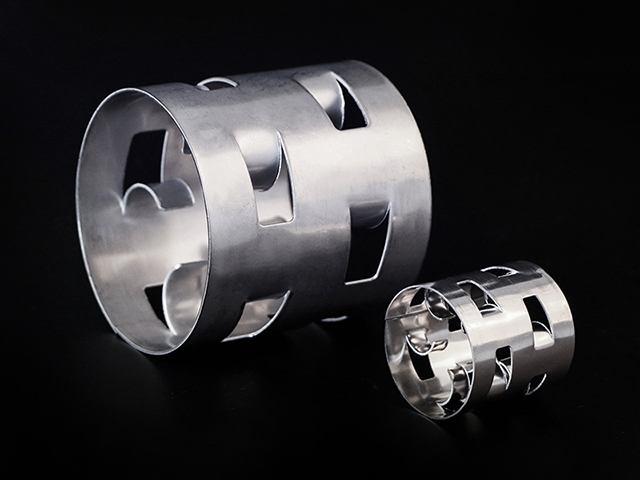

不锈钢鲍尔环填料是采用不锈钢材质304鲍尔环、316L鲍尔环、316鲍尔环、321鲍尔环、等不锈钢薄板经冲压、整形加工而成。是一种高径相等的开孔环型填料,在圆环壁上开出带有内伸舌叶的的窗孔,每层窗孔有5个或更多个舌叶,每个舌叶内弯指向环心,上下两层窗孔的位置相反错开,一般开孔面积约占环壁总面积的30%左右。在未增加填料表面积的情况下,却大大改善了填料层内气液两相的流动情况,提高了填料的流体力学与传质性能。

不锈钢鲍尔环填料特性参数无论其在塔内的方位如何,淋洒到填料上的液体,有的沿外壁流动,有的穿过小窗流向内壁、有的沿叶片流向中心。这样,液体分散度增大,填料内表面的利用率提高。叶片保留了原有的壁表面,又增加了切口的新表面,故其比表面积比开窗前更大。弯向环心的叶片,增大了气体的湍动程度,交错开窗,缩小了相邻填料间的滞止死区。因此,气液分布均匀,两相接触面积增大,传质效率随之增加。此外鲍尔环在较宽的气速范围内,保持- -恒定的传质效率。不锈钢鲍尔环填料特性参数

不锈钢鲍尔环填料不同规格的选用标准

不锈钢鲍尔环填料使用环境需要遵循一定的标准,在安装方法上也要遵循标准,安装要从上至下保持一致,才能保证水流良好的通过性,也才能使不锈钢鲍尔环填料发挥相应的作用。 我们在常压下对不同尺寸的不锈钢鲍尔环进行研究。结果表明:较小尺寸的填料,比较大尺寸的填料具有更高的效率和压强降,以及较低的通量。这点是符合一般规律的,但是应当着重指出,在允许范围内,DN25和DN38鲍尔环的效率没有显著的差别,而DN38鲍尔环填料具有价格便宜和通量大等实用的经济特点。 DN50鲍尔环填料,由于理论级具有更低的压强降,所以在减压操作时,它可以显示出重要的优点。因为在选用填料尺寸大小时,除应考虑填料直径对塔径的比值要求外,还应考虑上述经济原则。 不锈钢鲍尔环应用范围:

主要应用于空分装置的空冷塔、煤制甲醇过程的粗醇醇洗塔一氧化碳 变换装置的汽提塔、硫回收装置的甲醇洗涤塔分别使用中50和中38的不锈钢鲍尔环填料等处理热敏性、易分解、易聚合、易结碳的物料的特性数据
