不锈钢鲍尔环是吸收、脱硫、精馏塔常用散堆填料，304和316L是两大主力材质。采购常问“316L比304贵多少”，工艺更关心“含氯离子/稀硫酸到底用哪个”。本文从原料成分、加工成本拆解差价，按氯离子、海水、稀硫酸、盐酸、硝酸、高温碱等工况给出选材边界，并附双相钢、哈氏、非金属替代升级路线。执行可参考HG/T 21556.2《金属鲍尔环填料》、GB/T 20878不锈钢牌号标准。
差价不是固定值，受规格、壁厚、原料盘价、加工费影响。以下为市场常见厂家报价口径，大单以镍铬Mo实时盘价重算：
| 计价方式 | 304鲍尔环 | 316L鲍尔环 | 差价比例 |
|---|---|---|---|
| 按方（元/m³） | 3500–4000（Dg50） 小规格16/25更高 | 4800–5500（Dg50） 小规格16/25更高 | 约25%–40% |
| 按公斤（元/kg） | 80–150 | 150–250 | 约18%–25%（原料） |
| 小批量零售（元/kg） | 12–18（25mm） | 45–65（25mm） | 比例更大 |
差价核心原因：316L含Mo 2%–3%、Ni 10%–14%，且C≤0.03%（低碳），原料成本高于304（Cr 18%–20%、Ni 8%–10.5%、无Mo）。小规格16/25因冲压废料多、壁厚薄加工费占比大，价差比例更明显；大规格50/76主要看公斤价。另外固溶酸洗、光谱复检、第三方SGS也抬升成品价。采购应看全生命周期：含氯工况用304若半年点蚀穿孔，换塔停工损失远超初期省下的填料款。

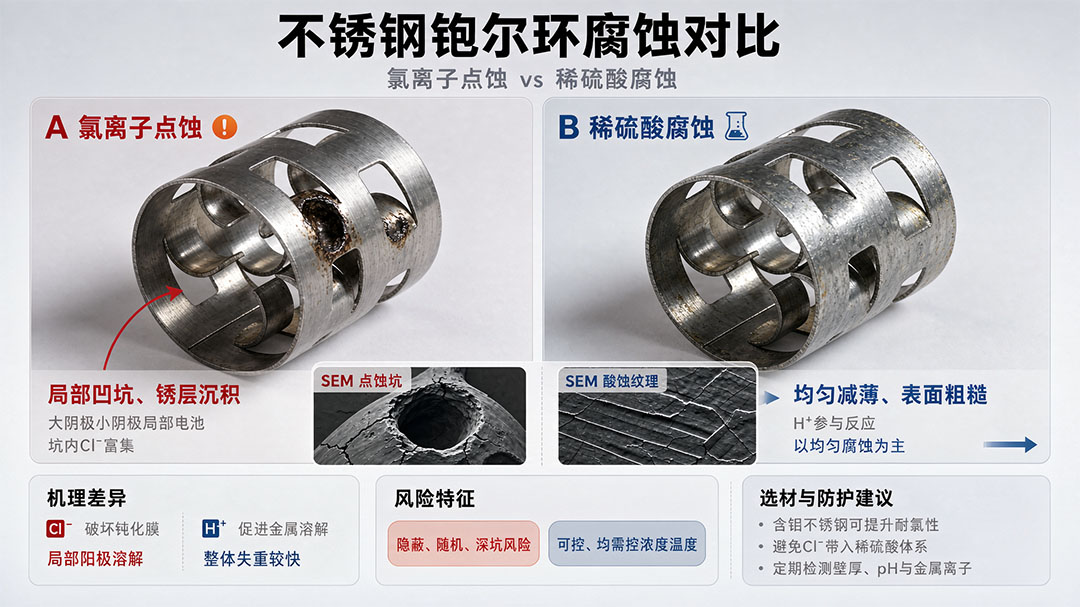

304 (S30408)：Cr 18%–20%、Ni 8%–10.5%、C≤0.08%。靠Cr形成钝化膜，耐大气、稀硝酸、弱有机酸；但无Mo，氯离子点蚀是致命短板。
316L (S31603)：Cr 16%–18%、Ni 10%–14%、Mo 2%–3%、C≤0.03%。Mo提升抗点蚀/缝隙腐蚀能力，低碳减少焊后晶间腐蚀风险；适合含氯、稀酸、海水环境。
304L：低碳版304，解决焊后晶间问题但不补Mo，含氯仍不如316L。
升级路线：2205双相钢（Cl⁻+酸）、321（高温热循环）、310S（高温）、哈氏C276（强还原/混酸）、钛（湿氯/海水忌HF）。
| 介质/工况 | 304鲍尔环 | 316L鲍尔环 | 结论与升级替代 |
|---|---|---|---|
| 淡水/中性有机溶剂、无氯、常温 | 可用，性价比高 | 可用但过剩 | 优先304 |
| 低氯离子（≤200ppm，常温，无焊缝） | 可评估 | 更稳 | 温度高/有缝隙直接316L |
| 海水/含盐废水/脱硫冷凝液（Cl⁻数百–2000ppm） | 点蚀风险大 | 含Mo耐点蚀更优 | 高温高氯改2205双相；非金属走CPVC鲍尔环 |
| 稀硫酸（中温、非强氧化） | 一般 | 优于304 | 强还原浓酸改哈氏/非金属；可对比PTFE四氟填料 |
| 盐酸（任何浓度，尤其热HCl） | 不推荐 | 不推荐 | 改CPVC/PP鲍尔环/PTFE |
| 硝酸（中低浓度、中温） | 可评估（氧化酸钝化） | 可评估，含Cl⁻杂质更稳 | 高温浓硝酸走高纯/特殊双相 |
| 浓H₂SO₄高温、发烟硫酸 | 不推荐 | 不推荐（腐蚀率高） | 陶瓷/高硅/PTFE/哈氏C276 |
| 氢氟酸/含F烟气 | 不推荐 | 不推荐 | PTFE/PVDF，内链四氟篇 |
| 高温≥550–600℃有机酸/热循环 | 约550℃受限 | 约600℃但高氯慎 | 321钛稳定/310S/因科镍 |
无氯、中性、常温、预算紧→304（16/25小塔、38/50大塔）。
含氯但常温低浓度、无焊缝应力→可304试点挂片；有海水、脱硫、盐析、Cl⁻波动→直接316L。
稀硫酸吸收、磷酸萃取、食品医药中温稀酸→316L；同时要求焊后不固溶→必316L不选316。
高温600℃+、含硫热循环→321/310S，不走304/316L。
高氯+强酸+磨损→2205双相；再强→哈氏/钛，配合316L金属规整填料或500Y金属规整填料降高度提通量。
| 规格Φ(mm) | 比表面积(m2/m3) | 空隙率(%) | 堆积个数(个/m3) | 堆积重(kg/m3,304) | 参考塔径 |
|---|---|---|---|---|---|
| 16 | 180–200 | 约95 | 约180000 | 约470 | 小试/小塔高传质 |
| 25 | 160–170 | 约95 | 约49000 | 约400 | 中小塔吸收、酸雾 |
| 38 | 120–130 | 约96 | 约13400 | 约330 | 通用主力，吸收/脱硫 |
| 50 | 100–110 | 约96 | 约6200 | 约290 | 大通量脱硫/脱碳 |
| 76 | 70–80 | 约97 | 约1830 | 约230 | 大塔、含尘/低压降 |
同规格304与316L堆积重几乎相同，压降差异主要来自表面粗糙度与钝化膜；选型时按塔径选规格，再按介质选材质。不锈钢鲍尔环相对塑料填料压降略高但耐温好，相对陶瓷抗冲击；在含氯/稀酸工况综合寿命优于碳钢衬胶。
支撑格栅：不锈钢填料重，支撑梁需校核承重；304/316L均可做格栅，但介质含氯时格栅材质应与填料同级或更高，避免异种金属电偶腐蚀。
分布器：鲍尔环对分布敏感，建议槽式/管式分布器，分布点密度按传质要求定；含氯工况分布器材质建议与填料一致。
焊接与固溶：塔内件焊接后若无法整体固溶，304/316L焊缝区易晶间腐蚀；重要部位用316L低碳+焊后酸洗钝化，或改用304矩鞍环等非焊接散堆。
装填：干装，避免踩踏；不锈钢虽韧但薄壁变形会影响空隙率，控制装填高度与自由跌落高度。
江西艾特传质位于江西萍乡安源工业园，可按介质成分（Cl⁻浓度、酸浓度、温度、pH、含固量）提供304/316L/2205/哈氏鲍尔环选型，并配套分布器、支撑、除沫器成套图纸。对盐酸、HF、浓高温强碱等不锈钢禁用工况，可协助切换CPVC/PP/PTFE方案。
江西艾特传质科技有限公司 · 不锈钢鲍尔环与腐蚀选材
官网：www.aitemt.com 技术咨询：186-0799-9558（邱经理）
提供产品：16/25/38/50/76mm 304/316L鲍尔环、304矩鞍环、316L金属规整填料、500Y金属规整填料；支持材质切换与塔内件成套设计。
留言请附介质成分、Cl⁻浓度、温度、pH及目标效率，获取差价核算与腐蚀选材报价。
版权所有©江西艾特传质科技有限公司 手机：18507999558 公司地址：江西省萍乡市安源区安源工业园金光大道与重庆中路交汇处
18507999558
