在现代化工、石油炼化、环保脱硫脱碳及精细化工的分离塔器中，散堆填料因其安装灵活、适用塔径范围广、成本可控，至今仍是绝大多数改造项目和中小型装置的首选内件。而在散堆填料家族的演化谱系中——从最早的拉西环，到开窗改进的鲍尔环，再到非对称矮胖的阶梯环——真正将"环形通量"与"鞍形传质"熔于一炉、把流体力学性能推向一个新台阶的，正是矩鞍环填料（Metal Intalox Saddle，IMTP / 英特洛克斯填料）。
本文将系统拆解矩鞍环的结构基因、性能数据、与竞品的硬核对比、核心应用场景及工程选型逻辑，帮助您从原理层面理解：为什么它在减压塔、吸收塔和高通量改造中，往往是那颗"最优解"。

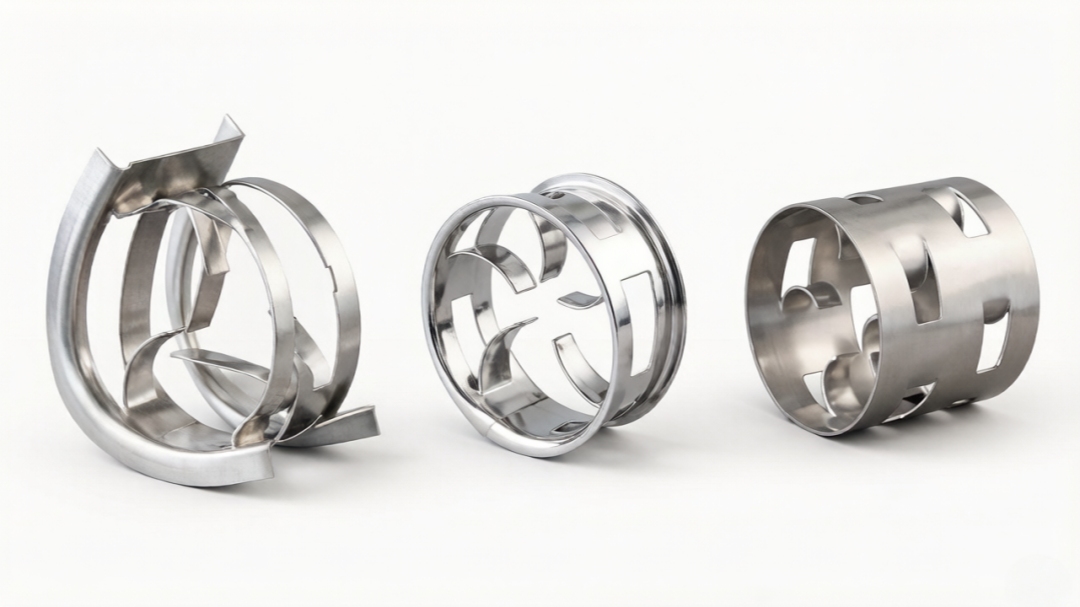

要真正读懂矩鞍环，得先看清散堆填料的结构演化逻辑：
| 代际 | 填料类型 | 结构本质 | 致命短板 |
|---|---|---|---|
| 第一代 | 拉西环（Raschig Ring） | 等径等高的空心圆柱 | 液体在环内形成"死区"，气体阻力大，沟流严重，效率最低 |
| 第二代 | 鲍尔环（Pall Ring） | 环壁开窗 + 舌片内弯 | 引入内部肋条，大幅改善气液径向混合——但仍是"环状思维" |
| 第三代 | 阶梯环（CMR/DCMR） | 矮胖比 h/D≈0.5 + 锥形翻边 | 定向排列减少，压降进一步降低——但通量天花板仍在 |
| 并行高阶路线 | 矩鞍环 / 环矩鞍（IMTP） | 鞍形弧面 + 环形筋 + 开孔舌片 | —— |
矩鞍环（更准确地说，金属环矩鞍填料，Intalox Metal Tower Packing，IMTP）由美国诺顿（Norton）公司于1978年正式推出，国内通称英特洛克斯填料。它的设计哲学一句话概括就是：
用鞍形的流线型弧面解决"气体走直线、液体铺薄膜"的问题，再用环形的开孔筋结构解决"强度、刚性、内表面利用率"的问题——两者叠加，而非取舍。

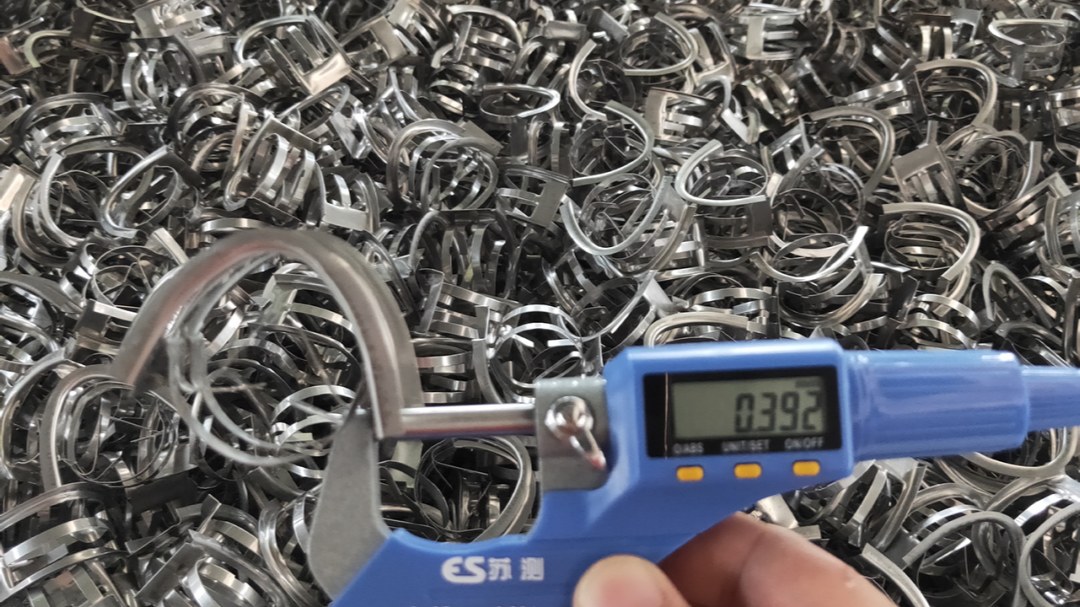

一块合格的金属矩鞍环（以最常见的不锈钢304/316L为例，板厚0.5–1.2mm），其结构可以分解为五个关键的几何特征：
外形呈不对称的马鞍曲面——两面大小不等、两端由弧形面改为近似矩形面（故得名"矩鞍"）。这个弧面让填料在乱堆时以点接触为主，绝不互相嵌套套叠，空隙通道连续且方向多变，从根本上消灭了"叠压遮蔽→有效面积消失"的老毛病。

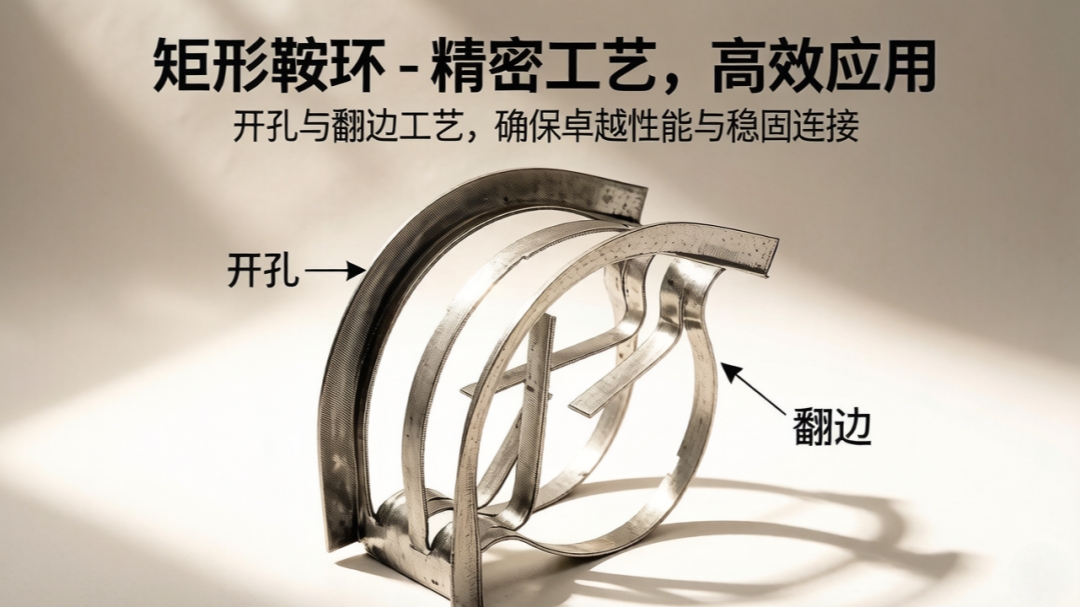

在鞍形基体上加了一圈环形加强筋，并向外翻边。作用有三：
抗变形：冲压薄壁最怕受压塌边，环形筋提供刚性骨架；
增大空隙率：翻边抬升了填料间的间隙；
引导液膜分裂：边缘翻边处的液膜被强迫撕裂→再聚集→表面更新加快。
类似鲍尔环的思路，但在鞍形曲面上做开窗——气体可以穿透而不是"绕行"，液体被窗叶内弯的舌片反复剪切分散，两相湍动显著增强。
部分型号将金属片两端制成锯齿形或波浪形边缘，进一步加速气液分散—聚集—再分散的循环，让液膜更新频率更高，传质阻力更小。

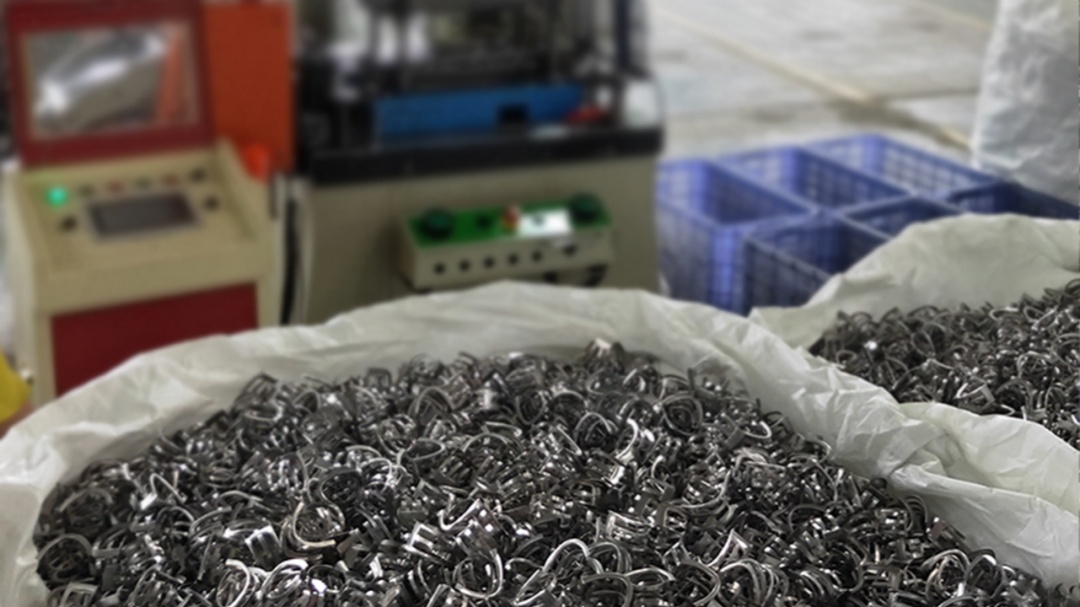

以金属薄板冲压成型，无焊接缝，整体一致性好：
| 材质 | 适用温度上限 | 典型适用工况 |
|---|---|---|
| 碳钢（Q235/CS） | ≤350℃ | 无强腐蚀、油气/溶剂回收、加氢尾气管线 |
| 304 / 304L | ≤400℃ | 绝大多数石化、精细化工通用工况（市场主力） |
| 316 / 316L | ≤400℃ | 含Cl-、酸性水汽、脱硫脱碳溶液 |
| 321 / 310S | ≤600℃+ | 高温重整、临氢环境 |
| 钛/哈氏合金 | 按需 | 强腐蚀特殊介质 |
（注：具体选材须结合介质pH、氯离子浓度、硫化物和操作温度综合判定）
以下是金属矩鞍环（IMTP型）最常用的四个规格及其典型参数范围：
| 规格代号 | 尺寸 D×H×δ (mm) | 比表面积 α (㎡/m³) | 空隙率 ε (%/m³m³) | 堆积个数 (个/m³) | 干填料因子 (m-1) | 典型初筛场景 |
|---|---|---|---|---|---|---|
| #25 / DN25 | 25×20×0.5 | ≈180–210 | ≈96–97.6 | ≈85,000–101,000 | ≈185–210 | 小塔径、高分离要求、真空精馏 |
| #38 / DN38 | 38×30×0.6 | ≈110–130 | ≈96.5–97.7 | ≈24,000–37,000 | ≈130–140 | ⭐ 最通用尺寸（吸收/洗涤/萃取主力） |
| #50 / DN50 | 50×40×0.8 | ≈75–90 | ≈96.5–98.2 | ≈9,000–11,000 | ≈80–90 | 大通量、压降敏感、粗分离 |
| #76 / DN76 | 76×60×1.0～1.2 | ≈55–65 | ≈97–98.5 | ≈3,200–4,300 | ≈60–65 | 超大塔径洗涤塔、冷却塔、粗吸收 |
⚠️ 工程提醒：同一规格不同厂家的数据会有浮动（冲压工艺、板厚公差、翻边高度都会影响ε和α），选型时一定要拿到供应商的实测参数而非只抄样本平均值。执行标准参照 HG/T 4374-2012《金属塔填料技术条件》，以及 HG/T 21554.1/.2（碳钢/不锈钢矩鞍环）系列。
这是工程师最关心的问题——"我现在用得好好的鲍尔环，凭什么换矩鞍环？"
| 对比维度 | 拉西环 | 鲍尔环（Pall Ring） | 阶梯环（CMR） | 矩鞍环 IMTP |
|---|---|---|---|---|
| 压降（同F因子） | 最高（基准） | 较拉西环↓~50% | 低 | 更低——较鲍尔环再降约10%~30% |
| 通量（泛点气速） | 最低 | 大 | 更大 | 大——鞍形弧面通道更顺，泛点更高 |
| 传质效率（HETP） | 差 | 好 | 很好 | 很好——液膜更新快，表面利用率高 |
| 抗堵性 | 差（死角多） | 良 | 良 | 良～优——开敞弧面，不易架桥积灰 |
| 机械强度/床层高度 | 可堆高 | 可堆高 | 可堆高 | 环形筋+翻边，刚性好，可支撑更深床层 |
| 成本 | 最低 | 低～中 | 中 | 中～中高（但综合ROI常更好） |
一句话判断法则：
真空精馏 / 压降受限 / 塔釜温限（每mmHg都金贵）→ 矩鞍环 ≥ 阶梯环 > 鲍尔环
含微量固体/易结垢/浆液洗涤（怕堵是第一位）→ 矩鞍环 ≈ 海尔环 > 鲍尔环
干净物系、标准吸收、预算卡得死 → 鲍尔环仍然是最经济的"安全牌
超大通量、塔径>2m、HETP要求不太严苛 → 阶梯环 / 矩鞍环 看压降谁赢

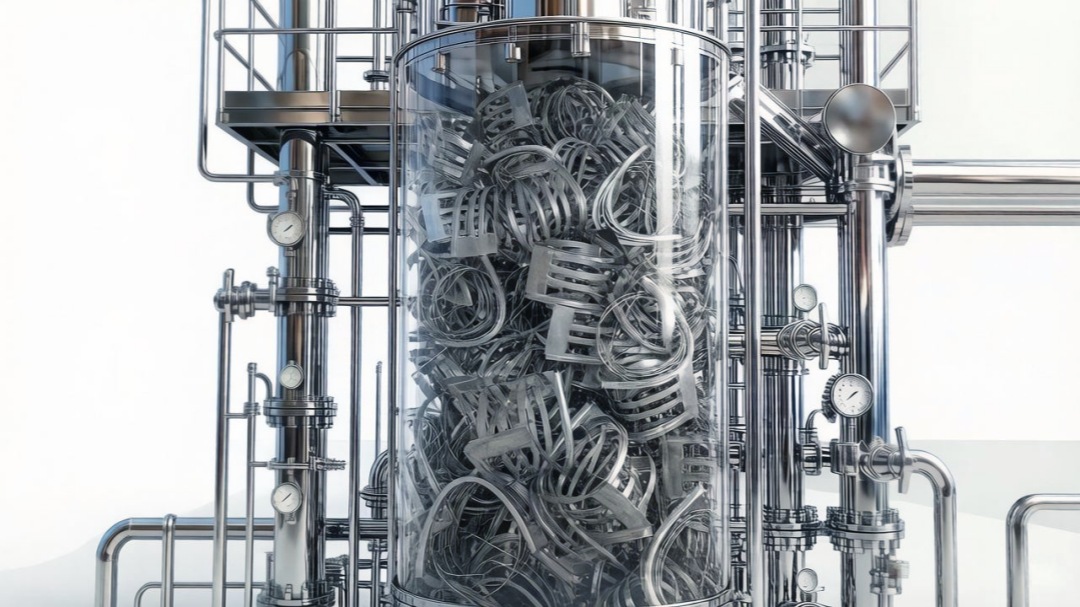

矩鞍环之所以在工程上被称为散堆填料里的"低压降之王"，根源不在某一个零件，而在三个流体力学机制的叠加：
气体走的是"滑道"，不是"迷宫"：鞍形弧面使气相的主流方向顺着曲面偏转而非被直角棱角强制折返——形体阻力（form drag）更小，所以同样气速下压降更低。空隙率高达96%～98%，意味着气体几乎是在"镂空的通道网"里穿行。
液体走的是"薄膜→撕裂→再铺展"的持续更新循环：两端齿边 + 翻边 + 内伸舌片，让下落的液膜不断被切碎—抛洒—重新挂膜，填料表面的"死液区"被压缩到最小，有效润湿比表面积显著高于同尺寸鲍尔环。
堆积态天生"反嵌套"：矩鞍的不等边矩形端面设计，从几何上就让它不可能像拉西环那样整齐码放、也不像鲍尔环那样趋于轴向对齐——结果是堆积孔隙率的空间分布更均匀，壁流趋势被抑制，放大效应相对温和。
矩鞍环几乎覆盖了所有需要散堆方案的塔器类型，但以下场景是它的"统治区"：
减压塔洗涤段 / 闪蒸段：压降每增加一点，塔顶真空度就掉一块——矩鞍环的低ΔP直接转化为拔出率提升；
脱蜡油酚精制萃取塔：有案例记载，Dg50矩鞍环替换原瓷阶梯环后，处理能力↑15–20%，收率↑1–2%，能耗↓可观。
脱甲烷塔改造案例：浮阀塔板 → IMTP填料，处理能力↑约20%，塔压降从0.42→0.12 kg/cm2，效率比塔盘还高14%。
Dg25矩鞍环替换瓷拉西环后，蒸馏周期从24h→20h，年产能从6500t→8000t，优级品率60%→85%。
含尘含杂的工况下，开敞弧面比封闭式环体更不易架桥积垢，检修周期更长
