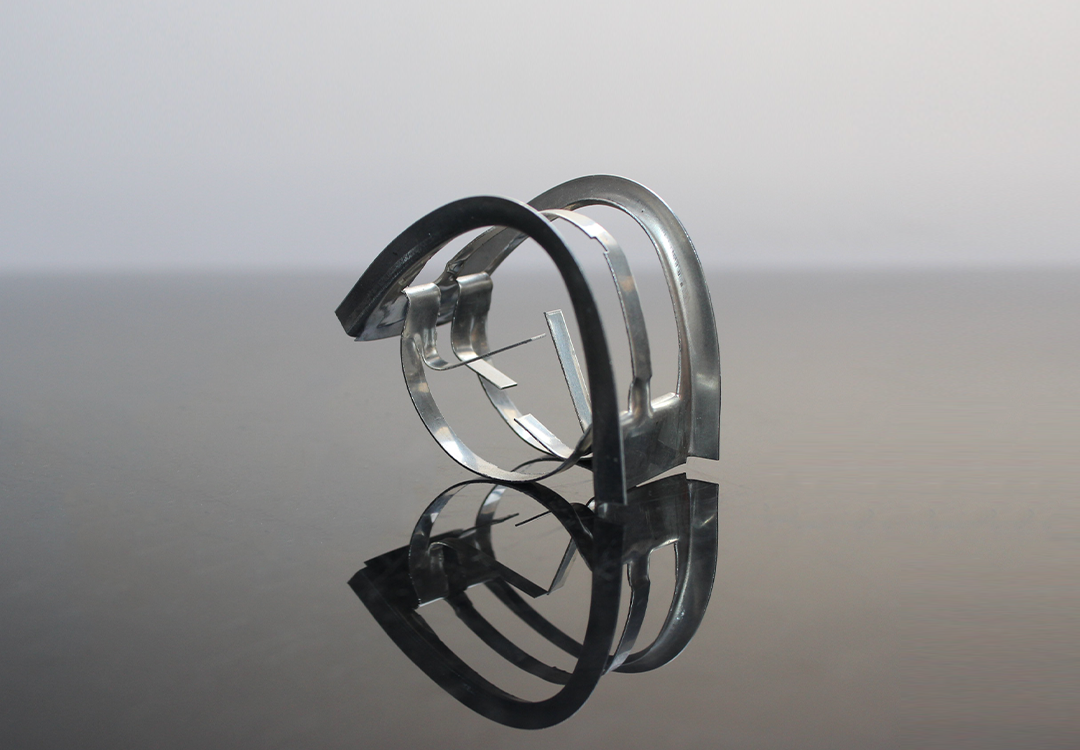

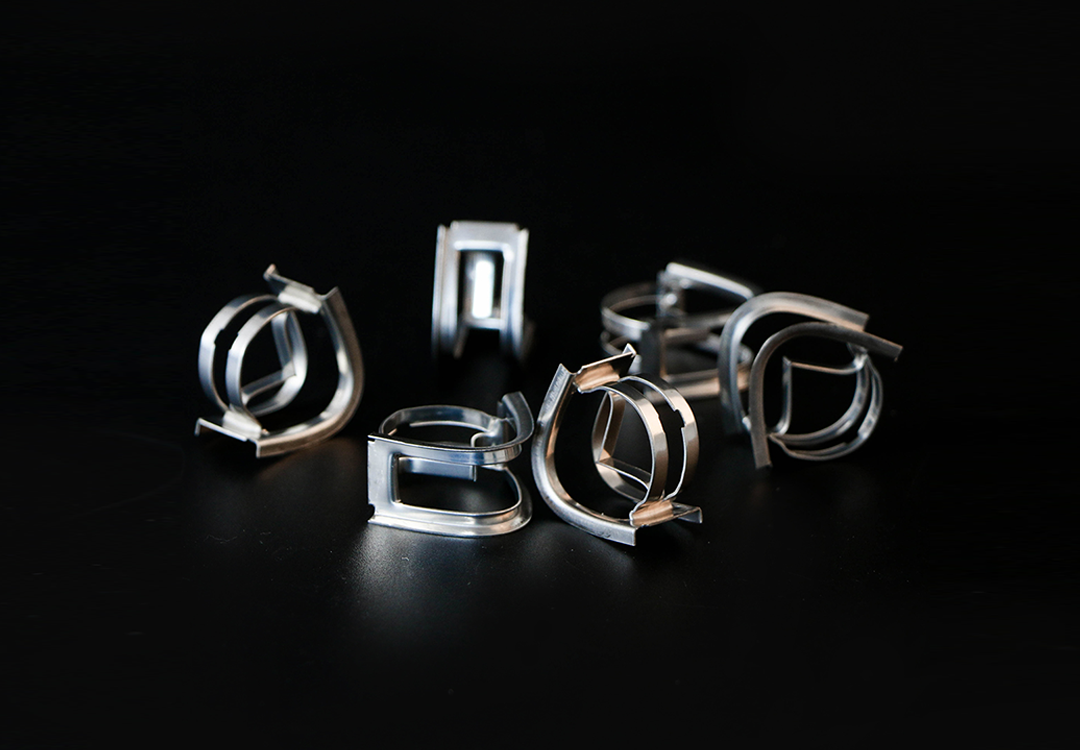

金属矩鞍环（IMTP）结合了环形填料的刚性与鞍形填料的流体力学优势。其中，φ25金属矩鞍环是该系列中最小的通用规格，其核心特点在于牺牲了部分通量，换取了极高的比表面积（185~250 m²/m³）。这使得它并非用于大通量的粗分离，而是专门针对小塔径精馏、真空减压塔上段以及高效洗涤等特殊工况设计。
在精细化工、制药及实验室中试装置中，塔径往往受限。φ25规格凭借其高比表面积，能够在有限的塔高内提供充足的传质级数，有效降低HETP（等板高度），是实现溶剂回收、提纯的关键填料。
真空操作对压降极为敏感。φ25金属矩鞍环的干填料因子约为200 m⁻¹，压降显著低于同尺寸的鲍尔环。在减压塔的上段或侧线回收塔中使用，可有效降低塔釜温度，减少热敏性物料的分解。
在焦炉煤气净化工艺中，φ25规格常用于塔顶段的精细洗涤。其鞍形弧面结构能有效打破液膜，提升传质效率，同时相比丝网填料更耐脏污，适合含有微量焦粉的工况。
对于老旧拉西环或鲍尔环塔，在不改变塔体高度和直径的前提下，将上段填料更换为φ25矩鞍环，是提升分离精度、实现增产降耗的经典技改手段。
选型时需严格参照以下物理参数，避免因壁厚或材质偏差导致运行事故：
| 规格(mm) | 比表面积(m²/m³) | 空隙率(%) | 堆积个数(个/m³) | 干填料因子(m⁻¹) |
|---|---|---|---|---|
| φ25 | 185~250 | 95~96 | 85,000~101,000 | ~200 |
| φ38 | 110~180 | 96~97 | 24,000~37,000 | 130~160 |
材质选择：常规溶剂回收选用304/304L；含氯离子或酸性环境（如脱硫脱碳）建议选用316L；高温临氢环境考虑321或310S；高腐蚀高压环境可考虑2205双相钢。
壁厚控制：φ25常见壁厚为0.5mm、0.6mm和0.8mm。0.5mm壁厚适用于真空精馏，压降最低；0.6~0.8mm壁厚刚性更好，适用于需要频繁冲洗或有人工作业进入的洗涤塔，防止填料踩踏变形。
塔径限制：遵循D/d≥8的原则，φ25最小适用塔径为DN200，最佳应用区间为DN300~800。小于DN300的塔器建议考虑规整填料。

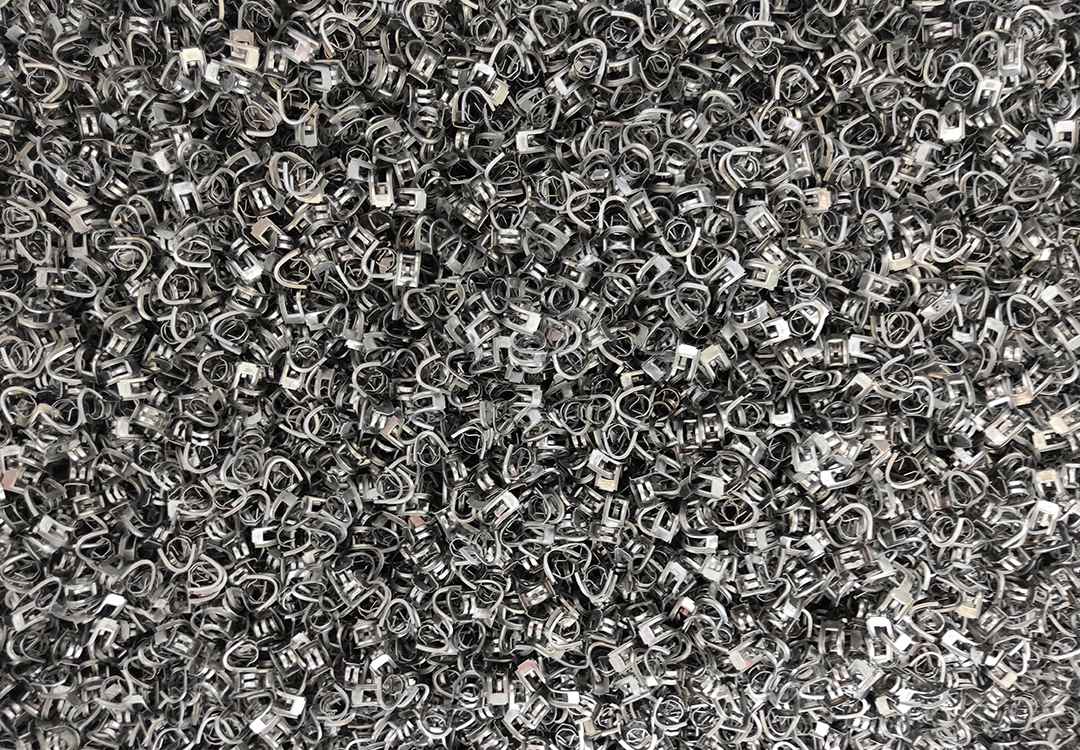

由于φ25规格个体极小，数量庞大，验收时需特别注意：
✅ 壁厚抽检：警惕厂家以0.4mm冒充0.5mm，必须使用千分尺进行多点测量。
✅ 冲压质量：检查翻边处是否有微裂纹，防止运行中应力开裂。

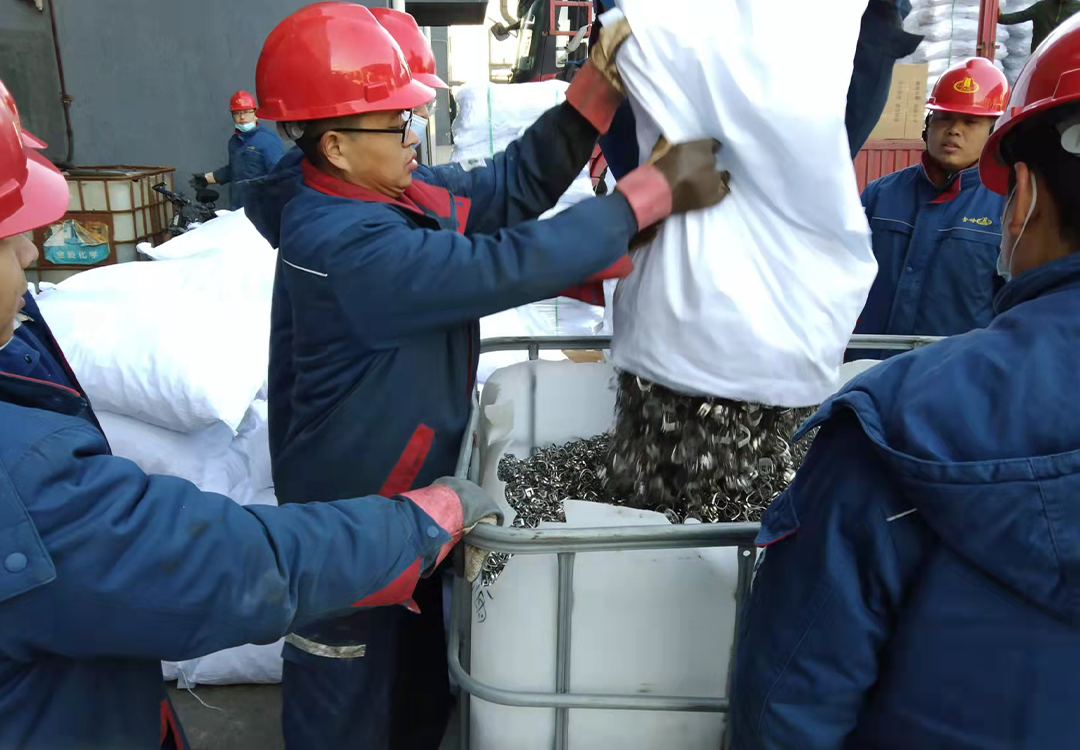

✅ 装填规范：严禁倾倒式装填，应使用帆布溜槽，每装填1米高度需人工耙平一次，防止架桥和壁流。
