锥形阶梯环填料在脱硫塔/洗苯塔中的应用：解决堵塔与压降难题

在焦化、化肥及煤化工行业的脱硫塔、洗苯塔工位中，填料层堵塞、系统压降居高不下是困扰生产运行的常见顽疾。传统的鲍尔环或普通阶梯环在使用一段时间后，常因硫膏沉积、杂质淤积导致通量下降，甚至被迫停车扒塔。近年来，锥形阶梯环填料凭借其独特的结构设计，逐渐成为解决上述难题的优选方案。

核心结论：锥形阶梯环通过"锥形扩口+阶梯开窗"设计，大幅提升了填料层的孔隙率与流体扰动能力，是实现"抗堵、降压、增效"的关键。

一、为什么脱硫/洗苯塔首选锥形阶梯环？

相较于传统填料，锥形阶梯环在结构上有两大突破，完美契合含固量大、易结垢的工况：

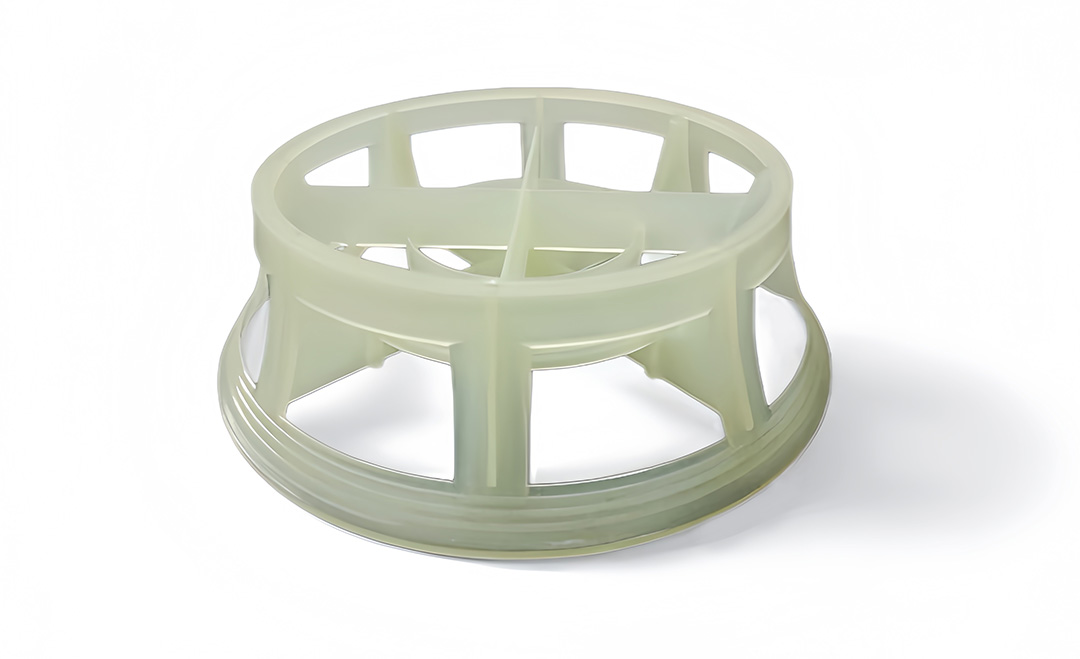

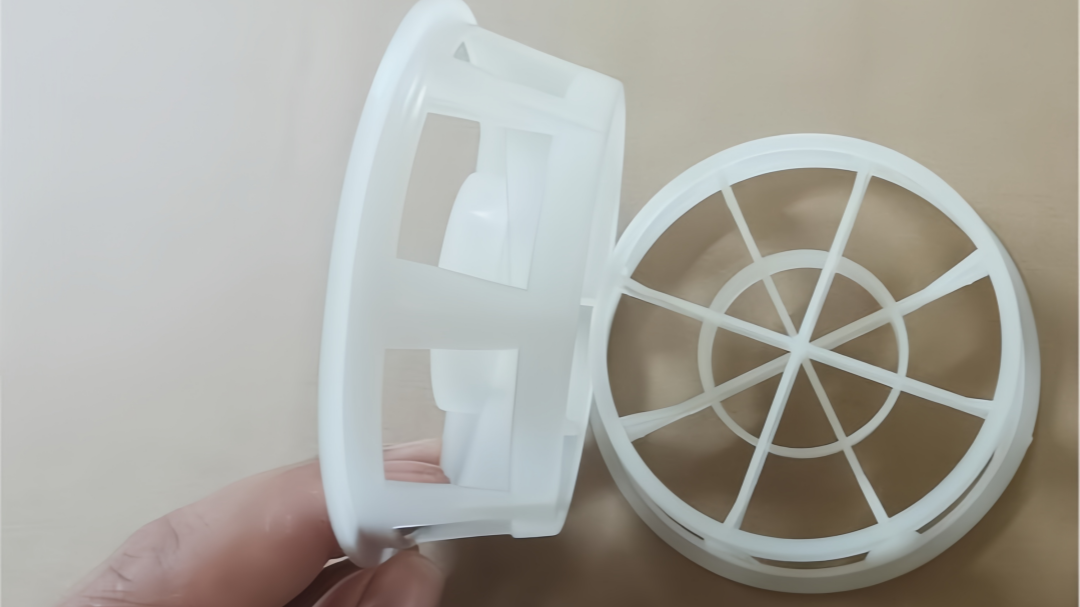

• 锥形扩口设计：不同于普通阶梯环的圆柱形，锥形结构增大了填料间的接触点，使填料在塔内呈"点接触"状态，而非"面接触"。这不仅减少了壁流，更极大地提高了床层空隙率，为气液两相提供了更大的流通通道，不易堵塞。

• 不对称阶梯结构：这种结构打破了填料的对称性，在液体下落过程中产生强烈的横向混合与剪切力，能有效冲刷掉附着在填料表面的硫泡沫或污垢，具备一定的"自清洁"功能。

二、锥形阶梯环与鲍尔环性能对比

针对脱硫液循环量大的特点，锥形阶梯环在压降和通量上具有明显优势。以下数据基于同等工况条件下的水力模拟对比（参考HG/T标准）：

三、规格选型建议（DN50/DN76为主）

在脱硫塔和洗苯塔的实际应用中，艾特传质建议根据塔径和介质特性进行选型：

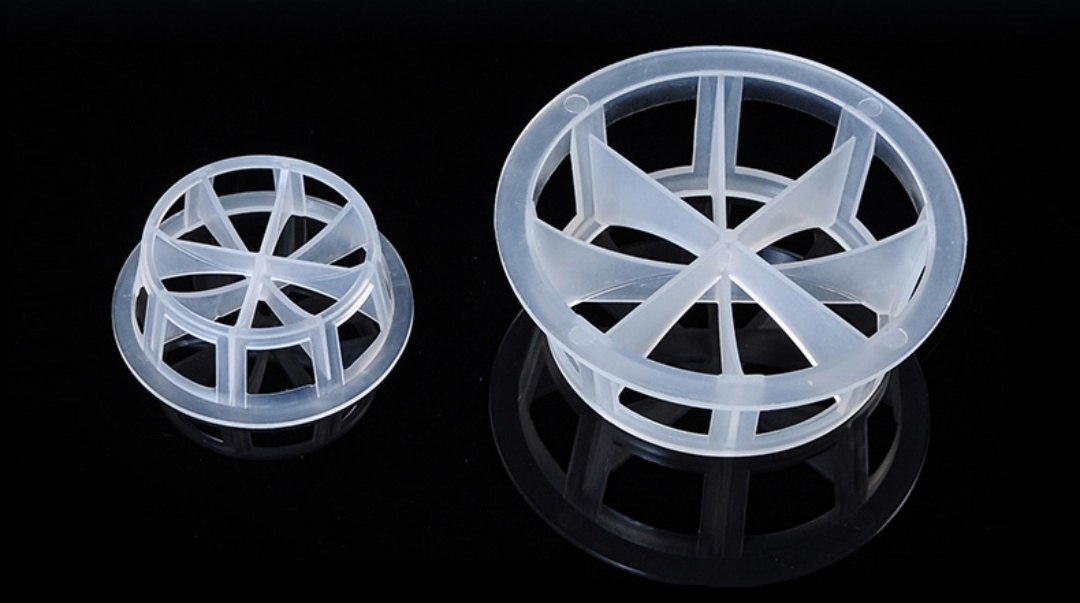

• DN50/DN76（主流规格）：绝大多数脱硫塔的首选。大孔径能有效防止硫膏架桥，大通量降低液泛风险。

• DN25/DN38（精密工况）：多用于塔顶的精洗段或除雾段，对分离精度要求较高时使用。

• 材质选择：脱硫液多为碱性环境，温度<80℃时选用PP（聚丙烯）性价比最高，耐碱耐腐蚀；若涉及酸性水汽提或温度波动较大工况，推荐316L不锈钢材质，综合性能更佳。

 技改提示：若您的脱硫塔目前使用的是鲍尔环，且频繁出现压差报警，更换为锥形阶梯环通常可降低系统阻力30%以上，无需改动塔内件结构，改造便捷。

四、艾特传质制造工艺与案例

江西艾特传质位于中国工业陶瓷基地——萍乡，拥有成熟的注塑与冲压生产线：

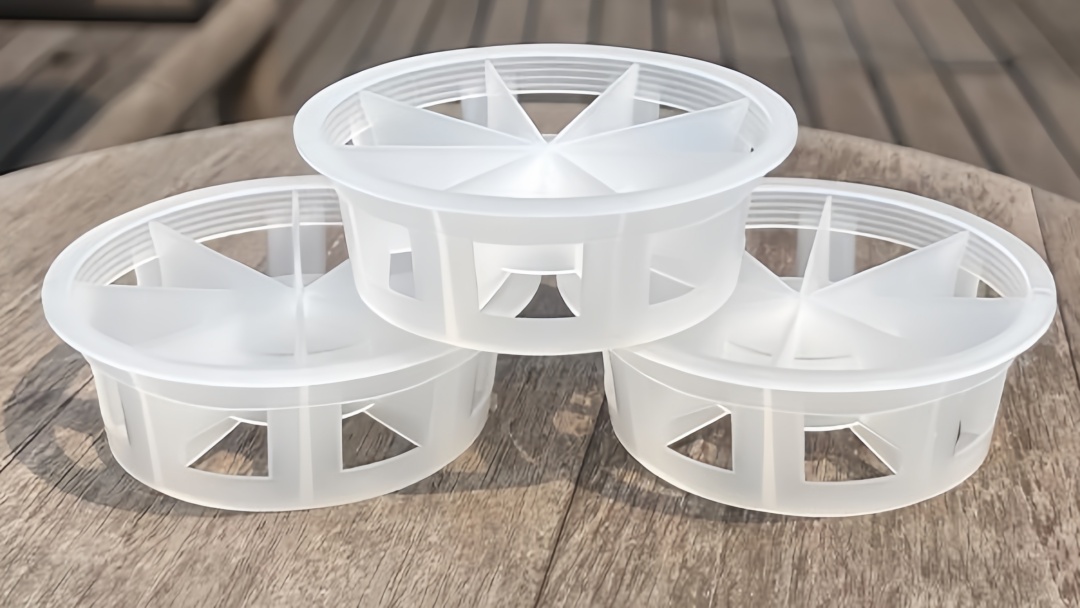

• 塑料系列：采用全新PP/CPVC原料，精密注塑成型，锥度精准，无毛边。

• 金属系列：采用304/316L不锈钢带，经冲压、液压成型，强度高，不变形。

• 执行标准：HG/T 3986-²⁰⁰⁷《塑料塔填料技术条件》。

应用案例：华北地区某大型焦化厂脱硫塔技改项目，将原DN50聚丙烯鲍尔环更换为我司生产的锥形阶梯环。运行数据显示，在同等气量下，系统压降显著下降（降幅约30%），脱硫效率稳中有升，且连续运行周期明显延长，有效降低了扒塔清理频率。
