陶瓷拉西环耐温极限与酸碱腐蚀实测：HF、热浓磷酸、强碱等哪些工况不能用

陶瓷拉西环是最早的散堆填料之一，凭借优异的耐酸性和高温稳定性，仍在硫酸干燥、硝酸吸收、高温烟气洗涤中占有一席。但陶瓷材质并非“万能耐腐蚀”，氢氟酸、热浓磷酸、高温强碱及剧烈热冲击都是其禁区。本文按普通耐酸瓷、高铝、刚玉、堇青石分档，结合厂商检测报告（耐酸度、吸水率、热震次数）解析耐温与酸碱腐蚀边界，明确列出禁用工况，为高温强酸塔器选型提供反例参考。

一、陶瓷材质分档与耐温极限

陶瓷拉西环性能取决于瓷质配方，不同氧化铝含量和烧结工艺直接决定耐温上限与抗热震性。选型第一步是确认介质温度与冷热变化频率。

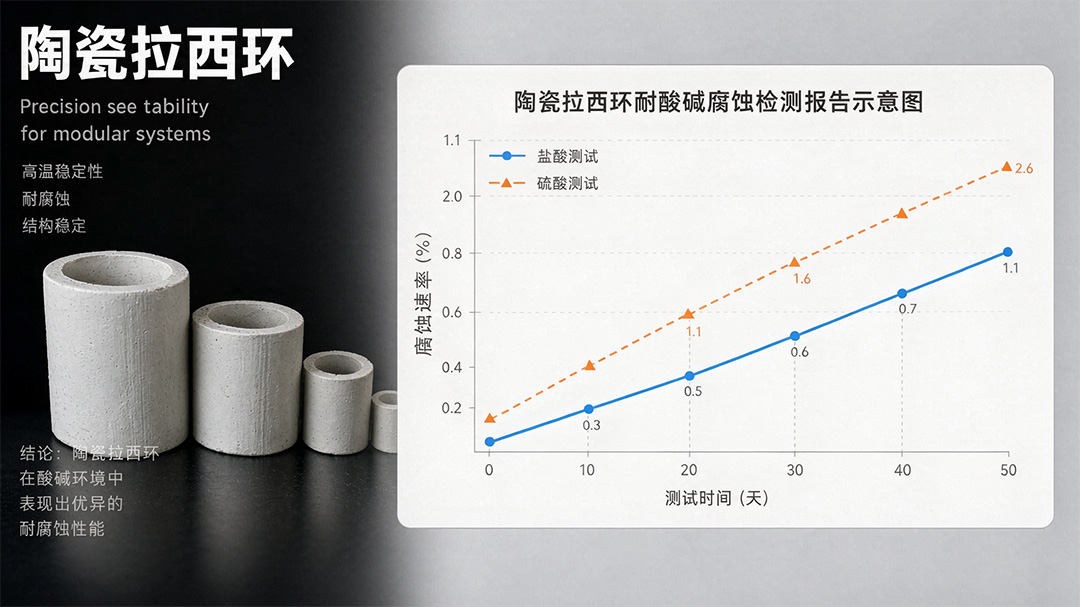

二、酸碱腐蚀“实测”数据参考

陶瓷拉西环的耐腐蚀性以SiO₂和Al₂O₃基体为主，按GB/T 1970、GB/T 18749标准检测，典型厂商实测值如下：

• 耐酸度：普通釉面耐酸瓷≥99.8%，高铝/刚玉可≥99.9%；98%浓硫酸常温浸泡30天失重率通常＜0.1%（具体以出厂检测报告为准）。

• 吸水率：普通耐酸瓷≤1%，釉面≤0.5%，刚玉≤0.1%–1%；吸水率越低，介质渗透导致微裂纹的风险越小。

• 耐碱度：普通瓷耐稀碱尚可（约85%–86%），但高温浓碱会破坏硅氧网络，导致风化剥落；釉面或高铝配方可提升至88%–96%。

• 热震稳定性：普通瓷常标“130℃↔室温三次不裂”，高铝刚玉可达“1300℃↔室温不裂”；急冷急热工况必须索要热震报告，不能只看耐温上限。

三、哪些工况不能用？（禁用边界表）

四、适用工况与替代选型对照

• 硫酸干燥/吸收（93%–98% H₂SO₄，中温）：普通耐酸瓷/釉面拉西环首选，耐酸度≥99.8%，成本低。

• 硝酸吸收、盐酸吸收（非HF）：耐酸瓷拉西环，注意NOx氧化气氛对密封件的影响。

• 高温SO₂/HCl烟气洗涤（300℃+）：高铝或堇青石配方，需配套热震报告。

• 与金属/塑料分工：316L耐氯离子/有机酸但不耐浓H₂SO₄高温、不耐HF；金属丝网波纹填料效率高但怕堵；PP/CPVC耐温低（≤80/90℃）但抗冲击。多材质组合才能覆盖全工况。

五、塔内件配套与装填注意

• 支撑格栅：陶瓷填料重，支撑梁需校核承重，开孔率＞90%防截流；避免格栅条过细导致局部压碎。

• 分布器：拉西环对液体分布敏感，建议槽式/管式分布器，分布点密度按传质要求定。

• 装填：严禁人员直接踩踏，使用装料斗或帆布溜槽；陶瓷脆，掉落高度＞0.5m可能碎裂，需控制装填速度。

• 维护：定期检查压降，若异常升高可能是陶瓷碎裂堵塞；掏出旧填料时避免硬物敲击塔壁。

江西艾特传质位于江西萍乡安源工业园，可按介质组成（酸浓度、含氟量、温度、含固量）提供陶瓷拉西环规格选型，并配套分布器、支撑、除沫器成套图纸。对HF、热浓碱等禁用工况，可协助切换PTFE/CPVC/金属材质方案。

江西艾特传质科技有限公司 · 陶瓷拉西环与耐温耐腐填料

官网：www.aitemt.com　技术咨询：186-0799-9558（邱经理）

提供产品：16/25/38/50/76mm 陶瓷拉西环、PTFE四氟填料、316L金属规整填料、500Y金属规整填料；支持材质切换与塔内件成套设计。

留言请附介质成分、温度、含氟/含碱量、含固量及目标效率，获取禁用工况评估与替代选型报价。
