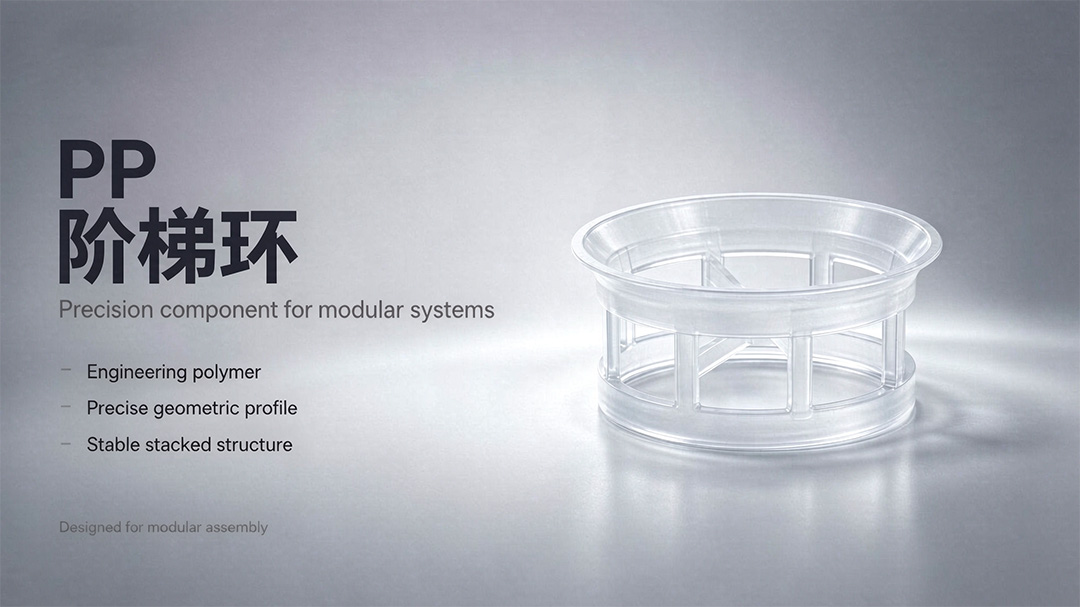

PP阶梯环（聚丙烯阶梯环）属塑料散堆填料，高径比约1:2，一端带锥形翻边、环壁开窗或设内筋，堆积后多呈点接触，空隙率高、气流阻力小、液膜更新快。相比同尺寸拉西环、鲍尔环，其在通量、压降、抗污堵方面更均衡，广泛用于吸收、脱硫、脱碳、酸雾净化、VOCs水洗及煤化工气体净化。本文按16/25/38/50/76mm给出规格尺寸、比表面积、空隙率、干填料因子，并对照鲍尔环压降，形成吸收塔/脱硫塔选型依据。执行可参考HG/T 21557.3《阶梯环填料》、HG/T 3986《塑料塔填料技术条件》。[4,9](@ref)

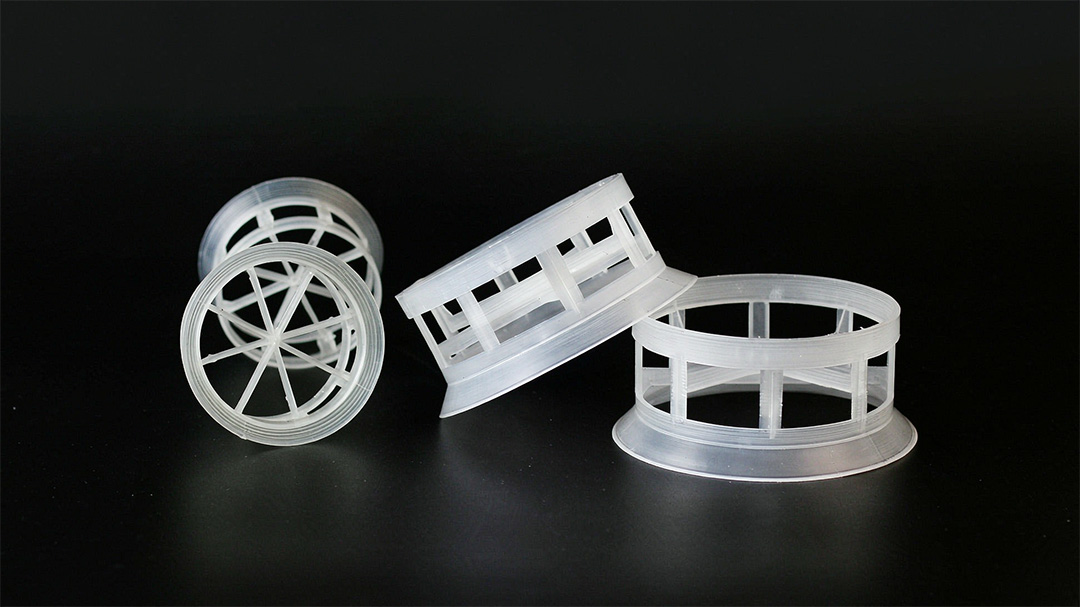

锥形翻边破对称：一端45°翻边使填料投放后定向概率提高，堆积由线接触转为点接触，减少相互遮蔽，空隙率高于同径鲍尔环。[11](@ref)
高径比1:2降阻：环高缩短、径高比增大，气体通过床层行程更直；配合侧壁开窗/内筋（米字、井字），促进气液扰动与液膜表面更新。[9,10](@ref)
低喷淋密度可润湿：翻边与开窗形成汇集—分散点，小喷淋量下不易干区，适合吸收、解吸负荷波动工况。
抗污与放大稳定：点接触减少壁流，含微量结晶、粉尘介质相较小型散堆更不易架桥；大塔仍须配再分布器。
以下为PP阶梯环常用公称尺寸参考值，注塑壁厚、翻边高度不同会略有偏差；最终以艾特出厂检测为准。[7,9](@ref)
| 规格Φ(外径×高×厚mm) | 比表面积(m2/m3) | 空隙率(%) | 堆积个数(个/m3) | 堆积重(kg/m3,PP) | 干填料因子(m-1) | 参考塔径/用途 |
|---|---|---|---|---|---|---|
| 16×8.9×1.1 | 370 | 85 | 299000 | 约135.6 | 602.6 | 小试/小塔高传质、实验装置 |
| 25×12.5×1.4 | 228 | 90 | 81500 | 约97.8 | 312.8 | 中小塔精细吸收、酸雾、≤800mm塔 |
| 38×19×1.4~1.8 | 132.5~150 | 91 | 27200 | 约57.5 | 175.5~175.8 | 500–1500mm通用吸收/解吸/脱硫中段 |
| 50×25×1.5~2.0 | 114.2~115 | 92.7~92.9 | 10740 | 约54.8 | 143.1 | 800–2500mm大通量脱硫/脱碳/水洗 |
| 76×37~38×2.6~3.0 | 88~90 | 92.9~93 | 3420 | 约68.4 | 112.3 | ≥1500mm高含尘/浆液/极低压降 |
规律：规格变小→比表面积大、传质强但干因子大、压降高；规格变大→空隙率升、通量大、抗堵好但单位高度效率降。38→50空隙率仅升约1个百分点，压降可降10%–15%；50→76再升约1个百分点，压降降幅收窄，不宜只为大通量盲目用100mm。[1](@ref)

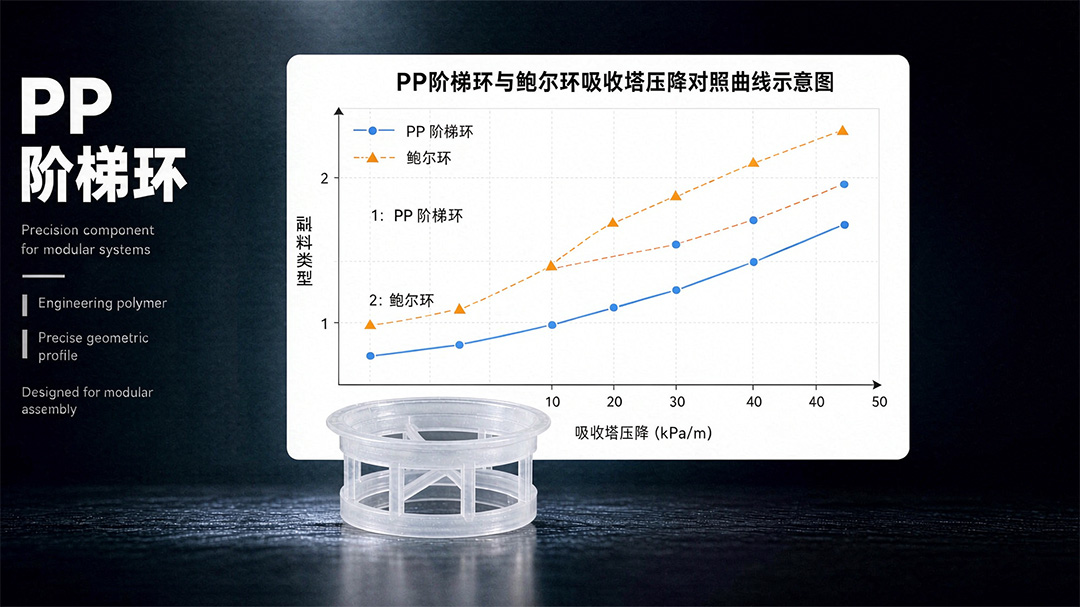

阶梯环压降不能用单一“每米多少Pa”概括，受空塔气速、喷淋密度、液气比、介质密度、含尘结垢影响。工程上先用干填料因子做泛点/阻力初估，再用Eckert通用关联图或厂家湿塔阻力曲线校核；F因子可取约0.5–2.5 kg0.5/(m0.5·s)，喷淋密度按5–50 m3/(m2·h)分段。[8](@ref)
| 对比项 | PP阶梯环50mm | PP鲍尔环50mm | 选型结论 |
|---|---|---|---|
| 比表面积 | 约114 | 约106–112 | 同尺寸传质接近，鲍尔环略高比表面型号可选 |
| 空隙率 | 92.7–92.9 | 约90–92 | 阶梯环空隙更大、沟流少 |
| 干填料因子 | 约143 | 约155 | 因子小→同气速初估阻力更低 |
| 相对压降 | 较鲍尔环低 | 基准 | 公开样本同工况可低10%–15%，结构优化可更低；以湿塔曲线为准[8,11](@ref) |
| 相对通量 | 高 | 中 | 风机余量小、大气量水洗优先阶梯环 |
| 抗堵 | 较好（翻边可能卡纤维/结垢） | 好 | 含大颗粒/浆液化50/76；含黏性盐泥加密冲洗 |
脱硫样本参考：某湿法脱硫塔空塔气速1.5 m/s，Φ50阶梯环参考压降约18–22 mmH2O/m，同条件Φ50鲍尔环约25–30 mmH2O/m，旧式Φ50拉西环约35–42 mmH2O/m；浆液含尘、pH、液气比变化会明显改变上述区间。[2](@ref) 该数据仅作招标/方案初估，最终按物系做冷模或取厂家阻力曲线。
PP（聚丙烯）：常规长期≤80℃，短期峰值不超100℃；耐稀硫酸、稀盐酸、NaOH等稀酸稀碱，不耐浓硝酸/浓硫酸等强氧化酸，部分芳烃、酮类有机溶剂会溶胀。[4,5](@ref)
RPP（增强聚丙烯）：可至约120℃，适合中温吸收、焦化/化肥部分工段；具体按原料牌号校核。
PTFE/PVDF：强氟、强氧化、高纯电子化学品走PTFE四氟填料；PVDF耐温高于PP但不如PTFE全面。
金属替代：高温精馏、强腐蚀且＞120℃可转316L金属规整填料、500Y金属规整填料或350Y孔板波纹。
| 工况/塔径 | 推荐规格 | 配套建议 |
|---|---|---|
| 小试/≤300mm | 16/25 | 高纯度吸收、理论板校核；压降敏感改25替代16 |
| 300–800mm | 25/38 | 酸雾、VOCs水洗、精细化工吸收；可对比PP鲍尔环 |
| 800–1500mm | 38/50 | 脱硫脱碳、合成氨净气、溶剂回收；50偏通量、38偏效率 |
| ≥1500mm/高含尘浆液 | 50/76 | 石灰石石膏脱硫、煤气洗尘；76降阻但效率较低，分段校核 |
| 含氟/强氧化/＞80℃ | 不选用PP | 改CPVC/ETFE/PTFE或金属规整；咨询ETFE花环填料 |
液体分布器：散堆阶梯环对初始分布敏感，小塔管式/喷嘴、大塔槽式；分布点密度按传质要求定，38/50常规吸收可按80–150点/m2初估。
再分布与支撑：填料段高随规格增大而增大，38/50可每2–4 m设收集再分布，支撑格栅开孔率＞90%，避免局部截流抬压降。
除沫器：脱硫/酸雾出口配PP或316L丝网除沫器，气速按夹带粒径校核；高腐蚀气体材质与填料同级。
装填：干装湿装均可，避免人踩；PP氧指数低，塔内禁烟明火，阻燃改性按安全评级选。[8](@ref)
江西艾特传质位于江西萍乡安源工业园，可按物系组成、进气温度、SO2/HCl浓度、液气比与目标去除率反算阶梯环规格、填料高度与压降，并配套分布器、支撑、除沫器出图。
江西艾特传质科技有限公司 · PP阶梯环与吸收脱硫塔内件
官网：www.aitemt.com 技术咨询：186-0799-9558（邱经理）
提供产品：16/25/38/50/76mm PP阶梯环、PP鲍尔环、CPVC鲍尔环、CPVC花环；支持压降曲线与塔内件成套设计。
留言请附气量、介质浓度、温度、液气比、含尘量及目标效率，获取阶梯环规格与报价。
