在湿法冶金、石油化工及精细化工领域，液-液萃取是分离提纯的核心技术。而萃取塔内的“心脏”——萃取填料，其选型直接决定了设备的处理量、分离效率及运行稳定性。本文将全面解析各类萃取设备填料的特点与适用场景，助您做出最佳选择。
许多工程师在选型时容易犯一个错误：直接将精馏塔的填料用于萃取塔。然而，液-液萃取与精馏截然不同：
两相性质差异小：萃取体系中分散相与连续相的密度差通常极小（< 50 kg/m³），极易发生轴向返混，导致传质效率骤降。
分散相破碎与聚并难度大：需要填料提供强烈的剪切力以促进液滴破碎，同时又要提供足够空间供其聚并。
易产生乳化与沟流：不当的填料选择会导致严重的乳化或液体沟流，造成分离失效。
散堆填料（Random Packing）是最早应用于萃取塔的填料类型，至今仍是绝大多数工业装置的主流选择。其优势在于装填灵活、压降适中、成本低廉。

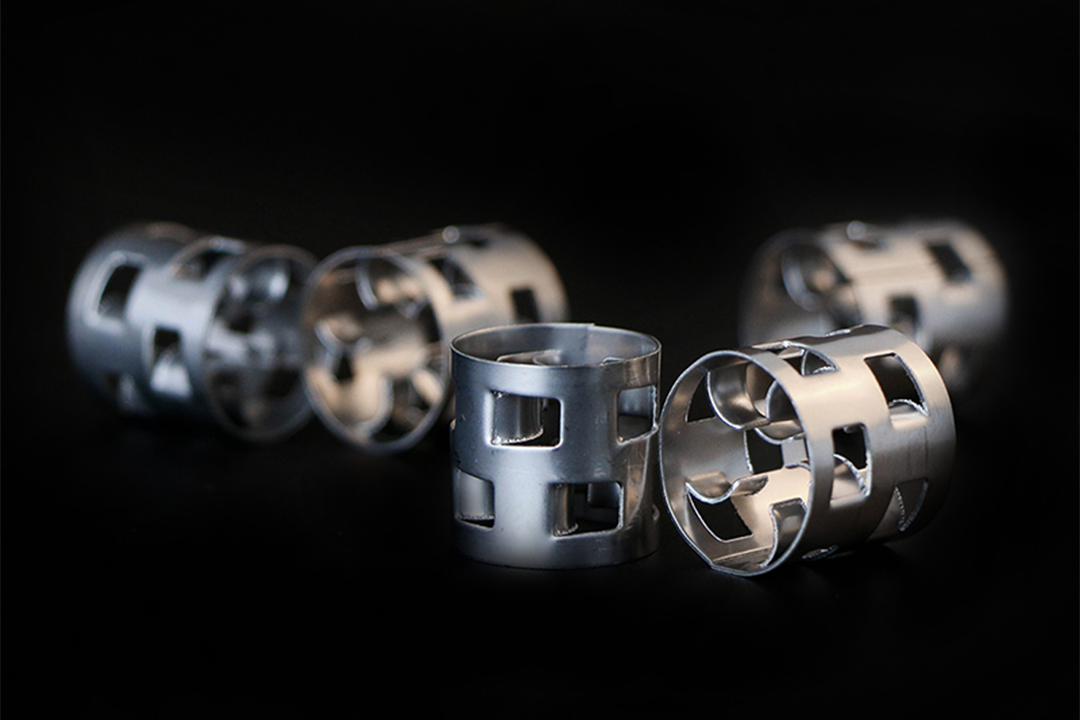

在拉西环侧壁开有两排长方形窗孔，窗叶弯向环心。这种设计打破了内外壁流的对称结构，增加了气体和液体的自由通过空间，减少了死区。
适用场景：适用于对压降要求较高、两相流率适中的体系，如普通的溶剂萃取和洗涤塔。
优点：通量较大，压降较低，结构简单，制造容易。

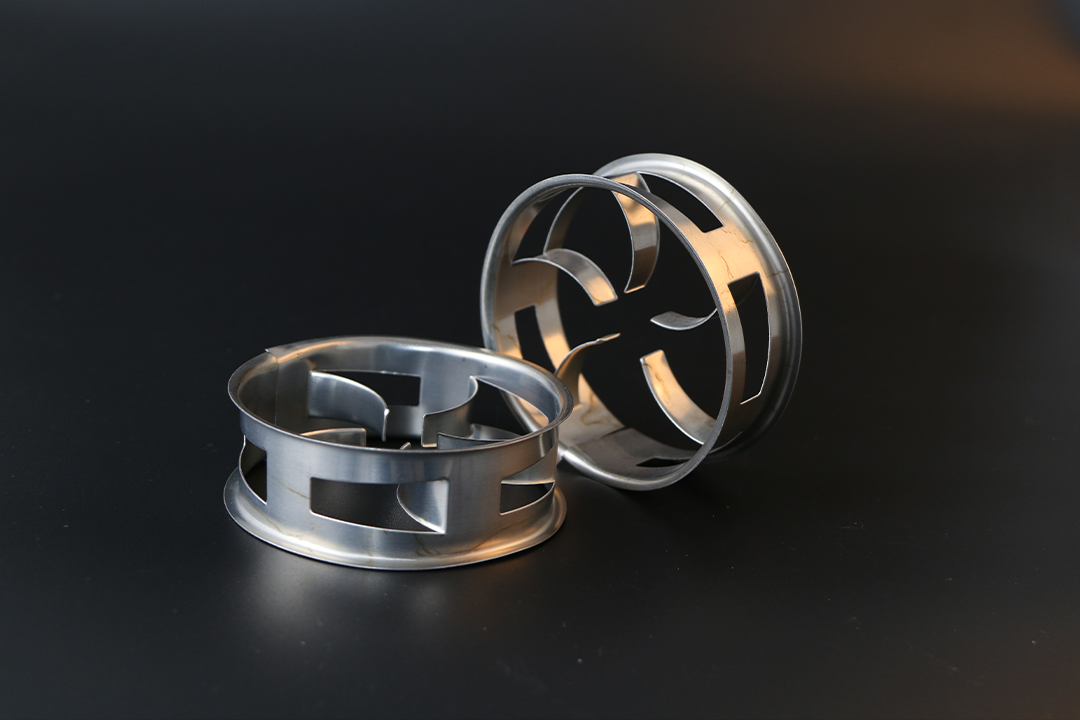

阶梯环的高度约为直径的一半（径高比 1:2），一端扩口成喇叭状。这种不对称结构显著改善了液体的分布性能，减少了轴向混合。
适用场景：广泛用于大型萃取塔，特别是处理量大、要求压降低的场合。
优点：填料层空隙率大，泛点高，气液分布均匀。

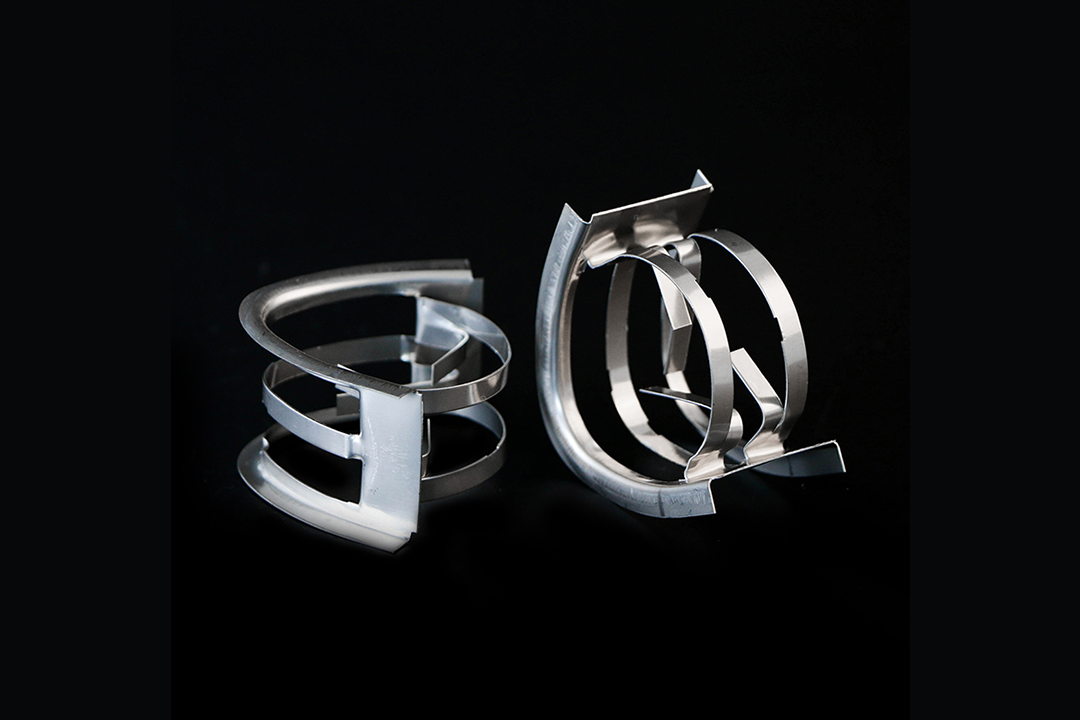

形状介于环形与鞍形之间，弧底平顶，侧壁不开孔。它结合了环形的高持液量与鞍形的良好润湿性。
适用场景：适用于易发生沟流的体系，以及腐蚀性较强的环境（如陶瓷矩鞍环）。
优点：机械强度高，不易破碎，液体分布性能优异。

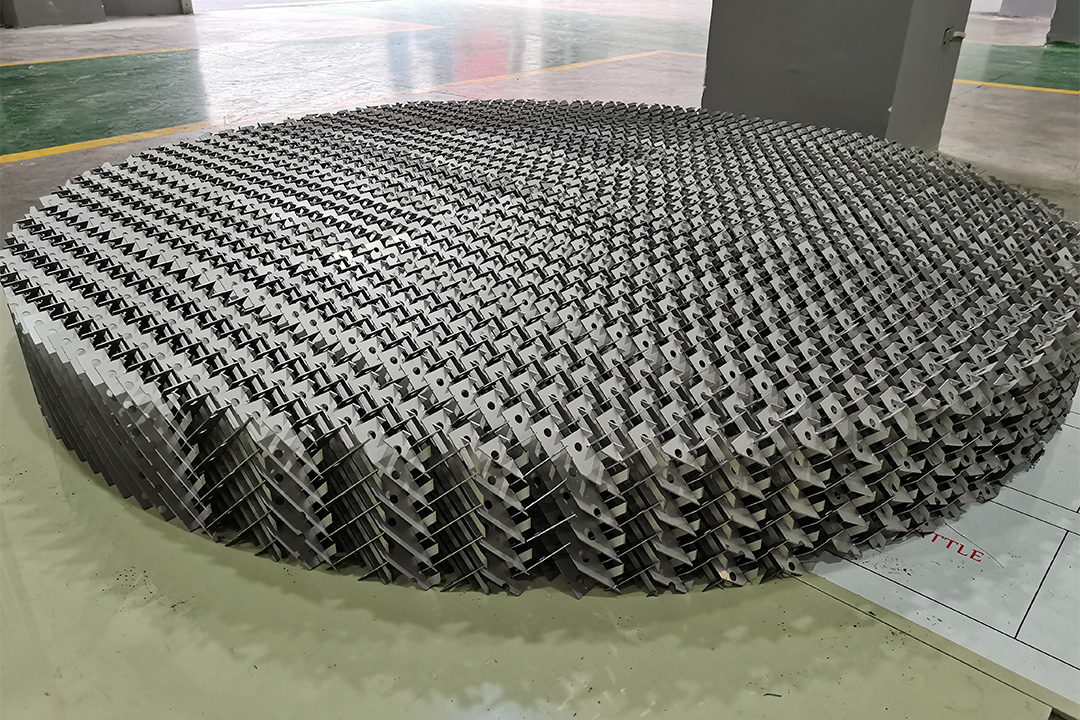

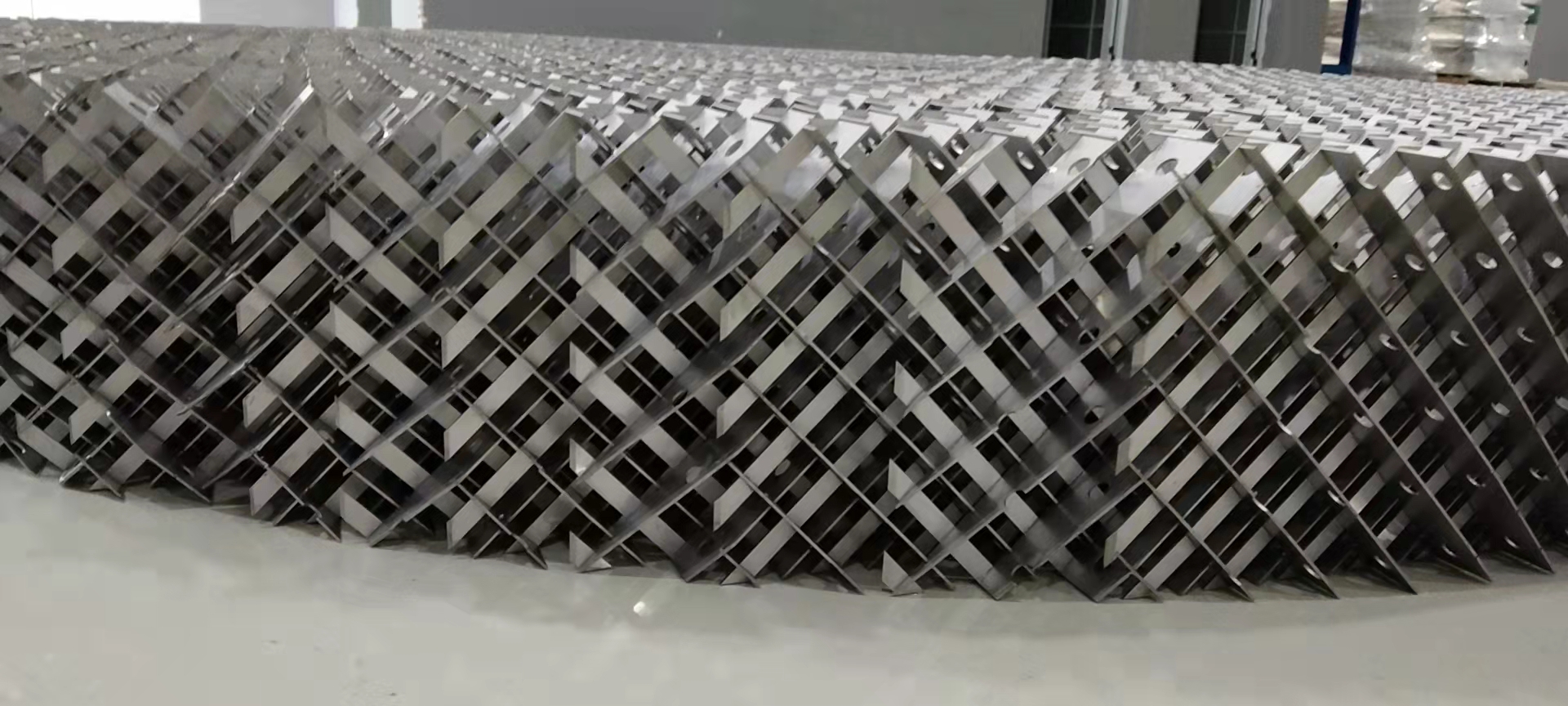

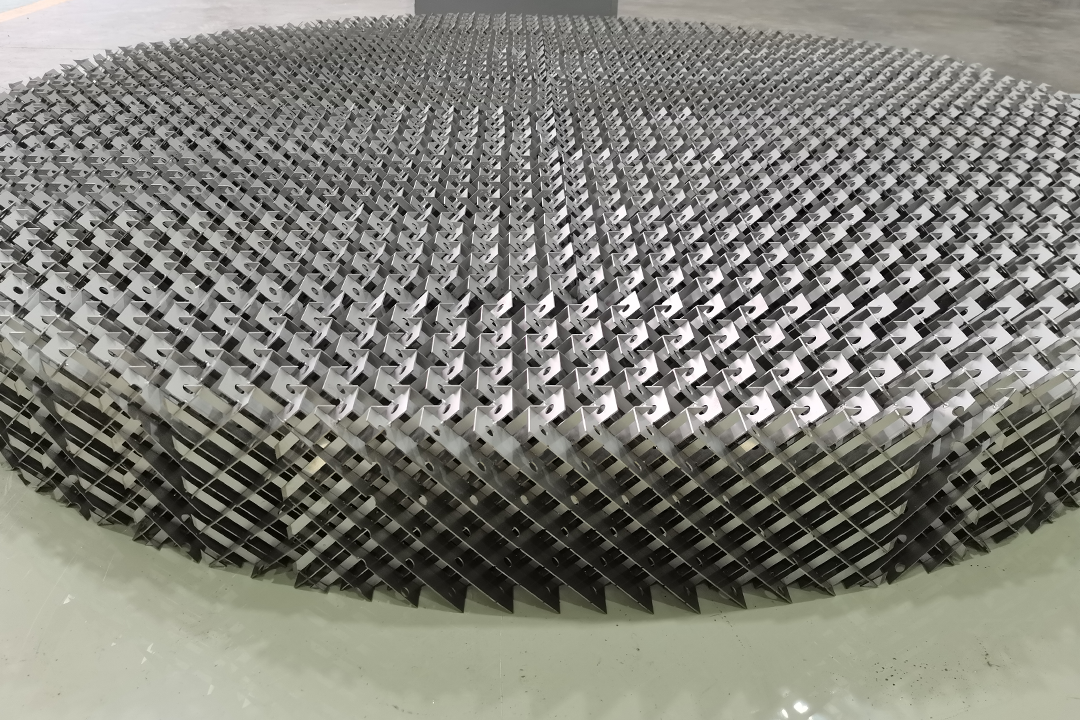

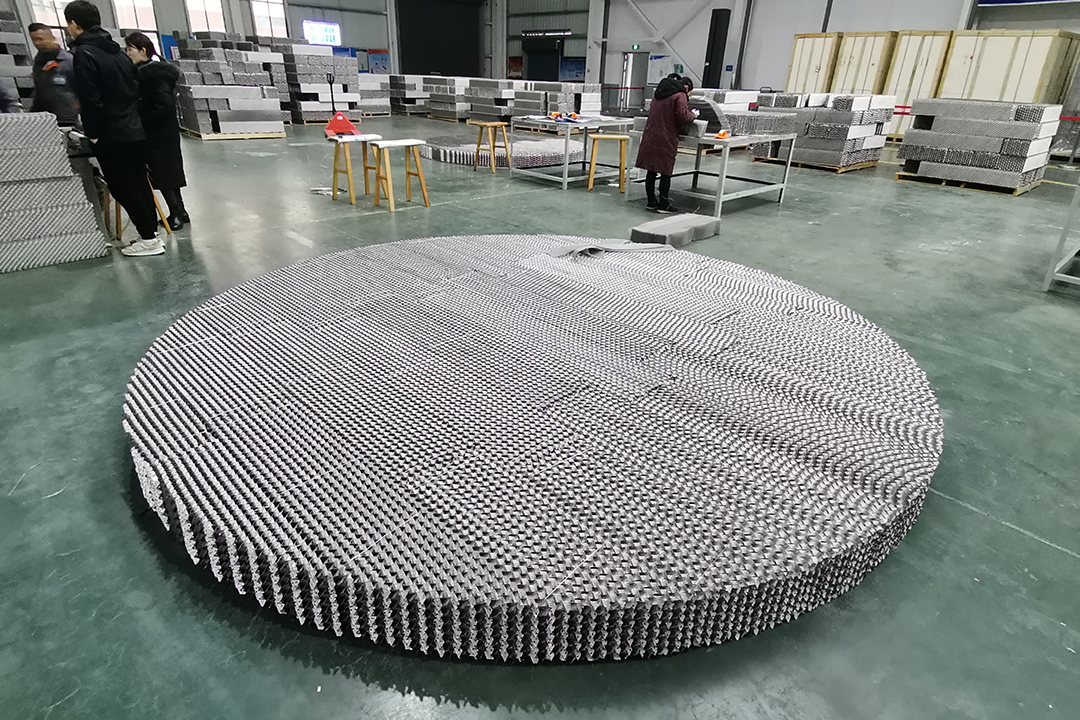

规整填料（Structured Packing）具有规则的几何结构，流体在塔内呈膜状或网状流动。在萃取领域，它主要用于对分离效率要求极高的场合。
配合外部脉冲发生器使用，通过周期性脉动强化传质。适用于核工业铀钚分离、湿法冶金稀土萃取等需要极高分离效率的场合。

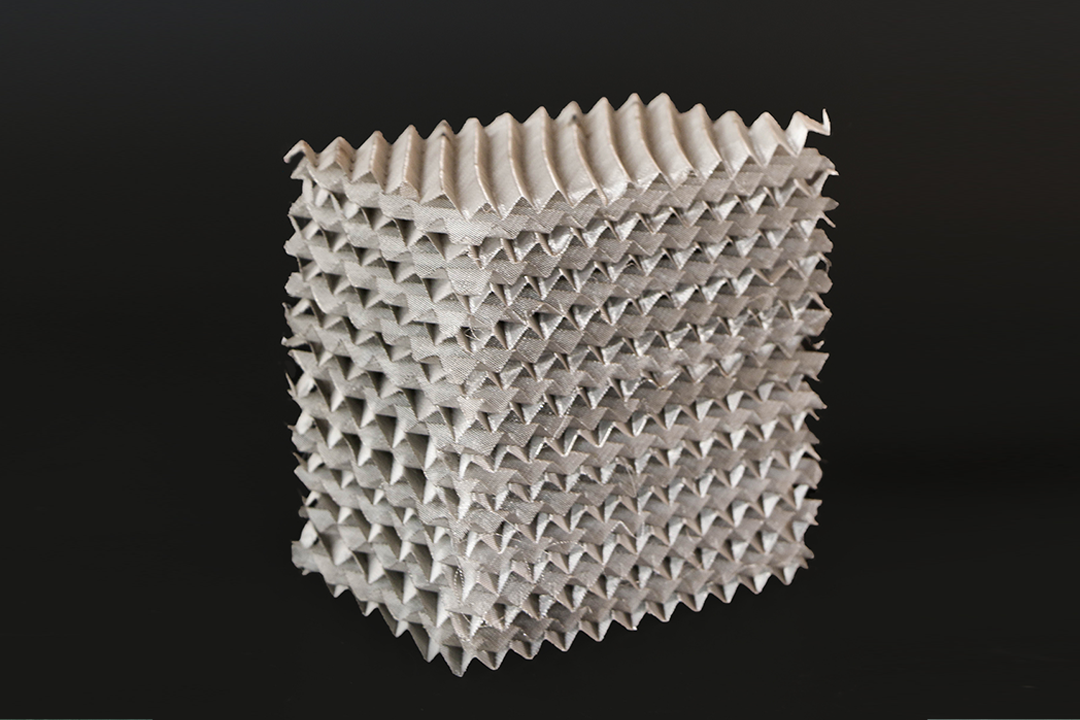

由金属丝网紧密编织成网，再压制成波纹状。其比表面积极大，能提供极其强烈的毛细作用和界面更新。
适用场景：适用于难分离物系的萃取精馏，或对理论级要求极高的精密液-液萃取，如核燃料后处理、高纯度医药中间体分离等。
优点：理论级效率极高，低压降，液体分布极其均匀。
对于一些特殊或极端的萃取工况，常规填料往往力不从心，需要采用特殊设计的填料。
由平行排列的栅条组成，结构开放，空隙率极高（可达90%以上）。
适用场景：高黏度介质（>100 cP）的萃取；含悬浮颗粒或易聚合、易结垢的体系；作为大型塔的“分布器”或“除沫器”使用。
优点：低压降、高通量、抗堵塞能力极强。
并非一种独立的填料形状，而是一种操作方式。通过在塔外设置脉冲发生器，对塔内液体施加周期性的脉冲运动。
适用场景：适用于核工业（如铀钚分离）、湿法冶金（如稀土萃取）等需要极高分离效率且体系复杂的场合。
优点：极大地强化了分散相的破碎和聚并，传质效率显著提高。
面对琳琅满目的填料类型，如何才能做出最佳选择？建议遵循以下决策逻辑：
第一步：分析体系特性
高黏度介质 → 格栅填料
含微量固体/易起泡 → 阶梯环、格栅填料
密度差极小 → 丝网波纹填料
第二步：确定规模与效率
小型/间歇/成本敏感 → 鲍尔环
中型/连续/效率中等 → 阶梯环、矩鞍环
大型/精密/高通量 → 金属孔板波纹规整填料
极高分离要求 → 丝网波纹规整填料
萃取填料的选择是一门平衡的艺术：
追求性价比与通用性：选择鲍尔环或阶梯环。
追求高效率与大型化：选择金属孔板波纹规整填料。
追求极致分离：选择丝网波纹规整填料。
应对极端工况：选择格栅填料。
江西艾特传质建议，在项目实施前，应结合具体的工艺参数（流量、黏度、密度、界面张力等）进行流体力学计算，以确定最优方案。
