江西艾特传质科技有限公司（位于"中国化工填料之乡"江西萍乡安源工业园）专业从事金属规整填料、塔内件及传质装备的设计研发、智能制造、成套供货。本文从工程角度系统梳理金属规整填料的结构原理、型号参数对照表、材质选型逻辑及典型应用工况。

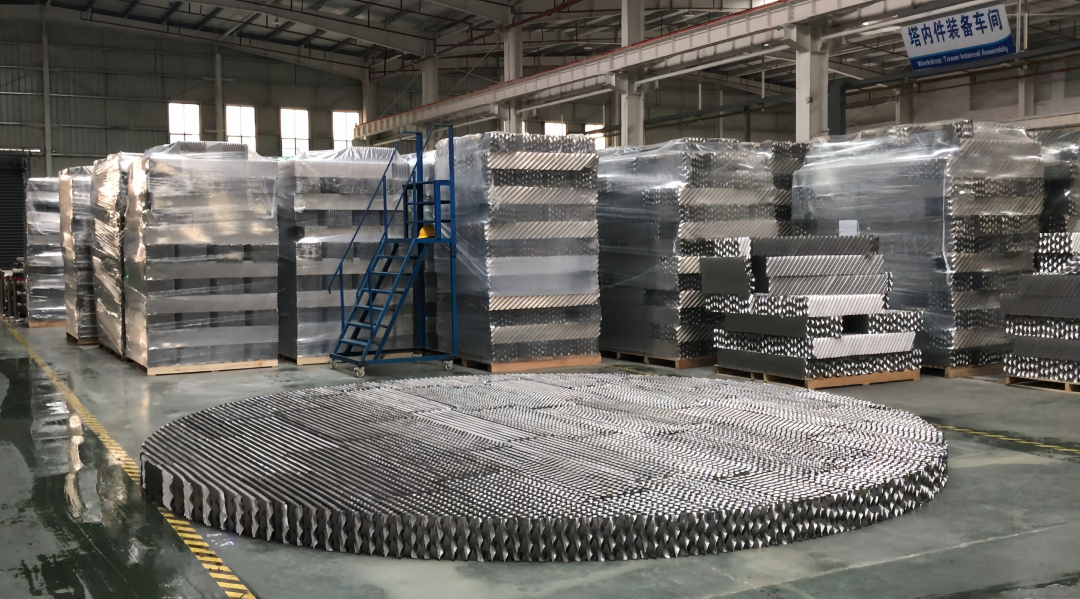

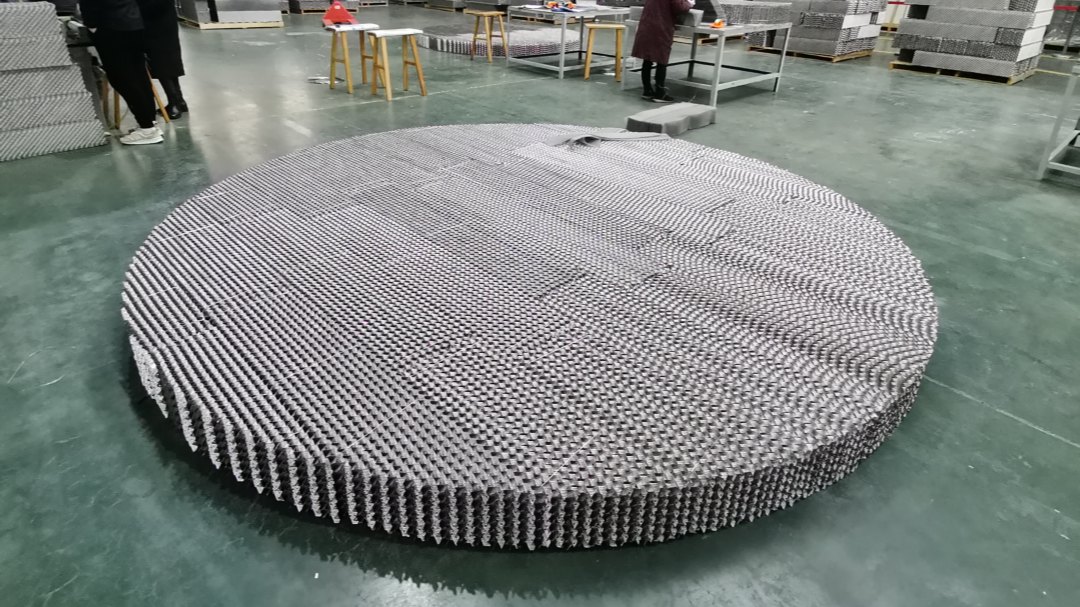

金属规整填料是以不锈钢/碳钢/钛等金属薄板（板厚通常0.10–0.20mm级）为原料，经冲孔→轧制波纹（压纹）→规整组装成圆盘而成的塔内传质填料。与鲍尔环、矩鞍环等散堆填料的本质区别是：它具有固定的几何排列和确定的倾斜流道，气液两相分布更均匀、沟流和壁流显著减少。
核心执行/对标标准：HG/T 21559.2-2005《金属孔板波纹填料》
| 对比项 | 金属规整填料（孔板波纹类） | 传统散堆填料（鲍尔环等） |
|---|---|---|
| 结构方式 | 按规则波纹几何排列，组装成盘 | 无序倾倒堆积 |
| 气液流道 | 确定的倾斜通道网络，分布均匀 | 随机孔隙，易出现沟流/壁流 |
| 压降（同等通量下） | 可降低约30% | 相对较高 |
| 分离效率 | 理论板数约 1–5+ 块/m（依型号） | 较低 |
下表为工业侧通行量级范围，不同厂商同标号细节略有差异，最终以出厂检测数据和针对您工况的水力学校核为准：
| 型号 | 比表面积(m²/m³) | 波纹倾角 | 空隙率(%) | 理论板数(块/m) | 适用场景 |
|---|---|---|---|---|---|
| 125Y / 125X | ≈125 | Y(45°) / X(30°) | ≈98.5 | ≈1.0–1.2 | 真空精馏、大通量粗分离 |

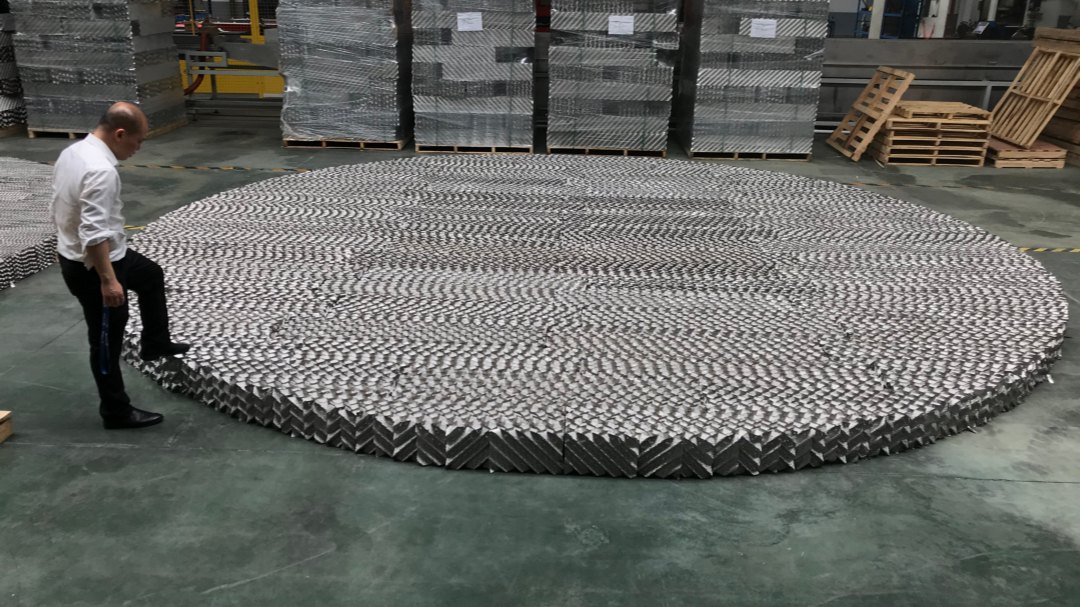

| 250Y ★ | ≈250 | Y(45°) | ≈97 | ≈2.0–3.0 | 常压精馏、吸收塔（最常用） |
| 350Y | ≈350 | Y(45°) | ≈95 | ≈3.5–4.0 | 较高纯度分离 |
| 500Y | ≈500 | Y(45°) | ≈93 | ≈4.0–5.0 | 高效精馏、小塔径 |
注：参数综合参考 HG/T 21559.2-2005 行业资料及多家生产企业公开数据[3,6,9,14]。
304/304L：适用于一般有机溶剂和水溶液，性价比最高。
316L：含钼元素，适用于含氯离子、弱酸性介质（如脱硫、脱碳）。
2205双相钢：高强度、耐应力腐蚀，适用于恶劣化工工况。
钛材 (TA2)：适用于强腐蚀介质（如海水喷淋、浓硝酸）。
