316L金属矩鞍环：焦化脱硫塔散堆填料的抗压强度实测

焦化脱硫塔是焦炉煤气净化的核心工段——煤气含 H₂S（3–10 g/Nm³）+ HCN（1–2 g/Nm³）+ 焦油雾 + 萘，脱硫液多为 Na₂CO₃/PDS/栲胶体系，操作温度 50–60℃，液相还带微量 Cl⁻ 和硫氰酸盐。304 在这里扛不住应力腐蚀开裂，碳钢更不行。316L 金属矩鞍环（Intalox Saddle Metal）是这几年焦化脱硫的主流选择：既吃了 316L 的耐 H₂S/HCN 腐蚀，又吃了矩鞍环"鞍形不乱嵌、空隙大、抗煤气偏流"的结构红利。下面把抗压强度和实测表现拆开聊。

一、焦化脱硫塔的填料为什么"死得快"？

焦化脱硫塔的工况，单独看温度不高、压力不高，但几个因素叠加起来，填料寿命普遍只有 18–30 个月：

1. H₂S + HCN + 湿环境 = 应力腐蚀套餐

HCN 会破坏钝化膜，H₂S 在湿环境下对奥氏体不锈钢产生氢致应力腐蚀开裂（SSCC）。304 的 Mo 含量只有 0，316L 有 2–3% Mo，抗 SSCC 能力强一档，但还得看填料结构的局部应力集中。

2. 煤气流速高 + 焦油雾黏附

焦炉煤气空塔流速 1.2–1.8 m/s，焦油雾（哪怕电捕后还有 20–50 mg/Nm³）会黏在填料表面，局部形成"液膜+固体硫化物"混合垢，压降爬升快。

3. 塔径大、填料层高、底层压实

焦化脱硫塔常 DN4000–DN6000，填料装填高度 8–12 m，底层填料承受的自重 + 气流脉动荷载不小——这就是"抗压强度"在焦化工况里被拎出来的原因。

二、焦化脱硫为什么选矩鞍环，不选鲍尔环？

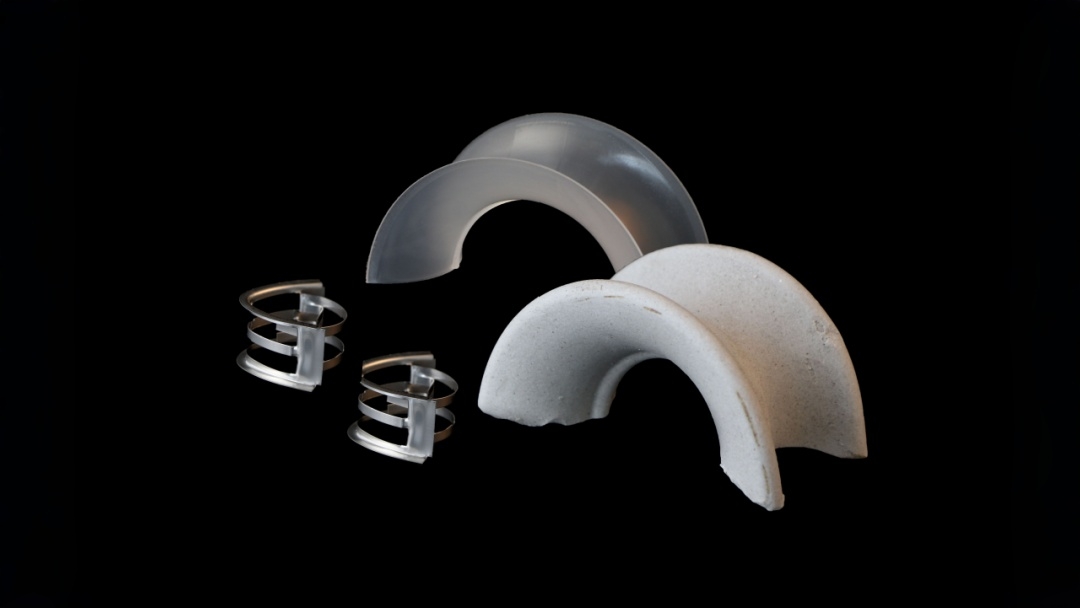

矩鞍环是 Norton 公司在瓷鞍环基础上改的金属/塑料版，焦化场景里比鲍尔环多吃 three 点：

1. 鞍形无对称轴 → 乱堆不嵌套

鲍尔环是圆柱形，乱堆时偶有轴向对齐嵌套，局部空隙率下降。矩鞍环鞍形+左右不对称，乱堆自动"互相咬合但不嵌套"，床层空隙分布更均匀，焦炉煤气这种含焦油雾的气源最怕沟流，矩鞍环正好对症。

2. 空隙率更大，压降更低

同规格 DN50，金属矩鞍环比鲍尔环空隙率高 2%–4%，焦化塔风机余量紧，每 kPa 都金贵。

3. 鞍面连续过渡，应力集中小

矩鞍环没有鲍尔环的"开窗舌叶弯折角"，整体冲压成型，局部应力集中系数低——这点对 316L 抗 H₂S 应力腐蚀很关键。

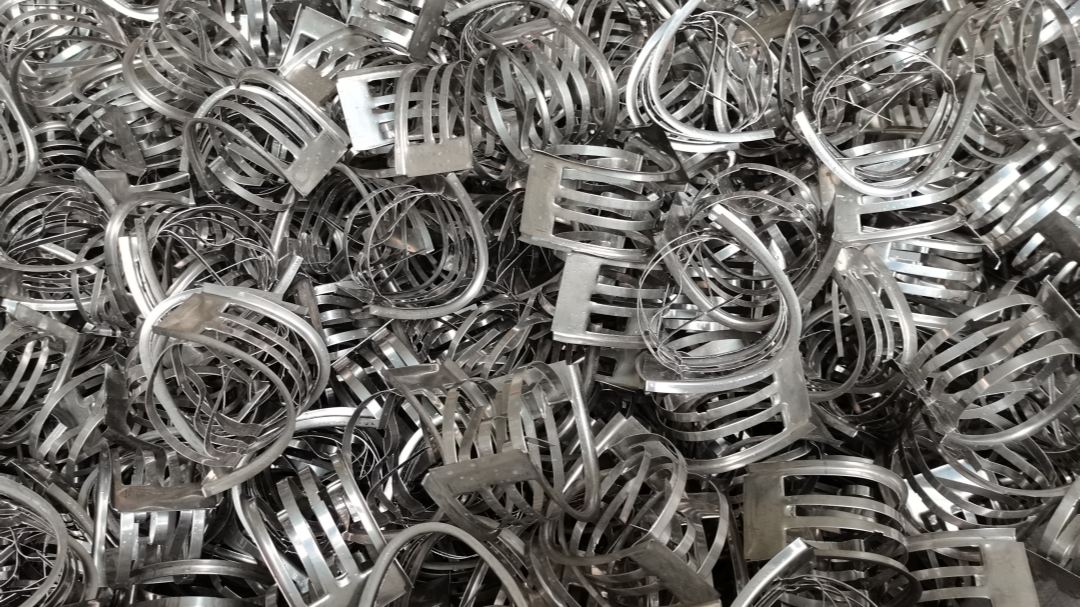

三、316L金属矩鞍环：材质与抗压强度参数

先说材质：焦化脱硫塔 316L 是底线，Mo ≥ 2.5%，C ≤ 0.03%（低碳防晶间腐蚀）。下面给 DN50 / DN76 两组焦化塔最常用的规格：

注：316L 板材抗拉强度 ≥ 485 MPa，屈服 ≥ 170 MPa，延伸率 ≥ 40%；萍乡方兴矩鞍环采用太钢/青山 316L 冷轧板冲压，壁厚公差 ±0.05 mm。

抗压/扁平试验实测（方兴出厂抽检）

矩鞍环的"抗压"在焦化场景主要指两点：环的扁平变形抗力（模拟底层压实）+ 鞍角根部抗煤气冲刷振动疲劳。方兴出厂对 DN76×0.8 316L 矩鞍环做的抽检：

扁平试验（两平行压板压缩至变形 5%）：DN76×0.8 载荷 ≥ 1.8 kN/只，换算到底层 8 m 填料柱自重约 0.3–0.4 kN/只，安全系数 > 4。

• 鞍角根部振动疲劳（模拟煤气脉动 1.5 m/s × 10⁶ 次）：无裂纹、无永久变形。

• 盐雾对比：316L 矩鞍环 vs 304 鲍尔环，5% NaCl 喷雾 480 h，304 出现点蚀，316L 无异常。

四、焦化脱硫塔实测：316L矩鞍环 vs 304鲍尔环

 案例：某 60 万吨焦化 · 脱硫塔改造

工况：焦炉煤气量 35,000 Nm³/h，H₂S 入口 6–8 g/Nm³，脱硫液 Na₂CO₃ + PDS，操作温度 52–58℃，塔径 DN4200，填料层高 9 m（双层）。

第一轮（304 鲍尔环 DN50×0.5）：运行 22 个月，底层约 8% 出现鞍角变形+点蚀渗漏，压降从 1.8 kPa 爬到 3.6 kPa，脱硫出口 H₂S 偶尔超标（>200 mg/Nm³）。

第二轮改造（艾特 316L 矩鞍环 DN76×0.8 + 上层 DN50×0.6）：大塔径下层用 DN76 降压降+扛自重，上层 DN50 保比表面积。运行 28 个月回访：压降稳定在 1.6–2.0 kPa，出口 H₂S < 150 mg/Nm³，底层无明显变形，鞍角无开裂。

焦化脱硫塔一个常见踩坑："全塔通选 DN50"。塔径 > DN4000、填料层 > 8 m 时，建议下层 1/3 改用 DN76——底层压实大+煤气流速高，DN76 空隙率 98%、抗压更强，总压降反而比全 DN50 还低 10%–15%。

五、焦化脱硫塔的矩鞍环选型建议

材质：316L 是底线，HCN 高时考虑 317L

普通焦化脱硫 Na₂CO₃ 体系，316L（Mo 2.5–3%）够用；若 HCN > 2 g/Nm³ 或脱硫液含硫代硫酸盐浓度高，建议上 317L（Mo 3.0–4.0%）或双相钢 2205。

✅ 规格搭配：大塔径"下大上小"

• 塔径 DN3000 以下 → 全塔 DN50
• 塔径 DN3500–DN5000 → 下层 1/3 用 DN76，上层 DN50
• 塔径 > DN5000 → 下层 DN76 + 中层 DN50 + 顶层可考虑 DN38（精脱硫段）

✅ 壁厚：别省

焦化脱硫塔 DN76 建议 ≥ 0.8 mm（底层可 1.0），DN50 建议 ≥ 0.6 mm。太薄了鞍角冲压不到位，抗压和耐腐蚀寿命都打折。

六、江西艾特：316L金属矩鞍环 DN50/DN76 现货

江西艾特矩鞍环采用太钢/青山 316L 冷轧板模具冲压，鞍形弧度 R 公差 ±0.3 mm，保证乱堆不自嵌。焦化脱硫项目可提供：

• ✅ 材质单+板材质保书（Mo 含量可追溯）

• ✅ 扁平试验/盐雾对比报告（按需提供）

• ✅ 大塔径"下 DN76 + 上 DN50"分层装填方案

• ✅ 配套格栅板承重核算（底层压实验算）

焦化脱硫塔改造，304 老是坏？发塔径 + 煤气量 + H₂S/HCN 入口浓度 + 操作温度过来，江西艾特出 316L 矩鞍环分层方案 + 抗压验算 + 报价
