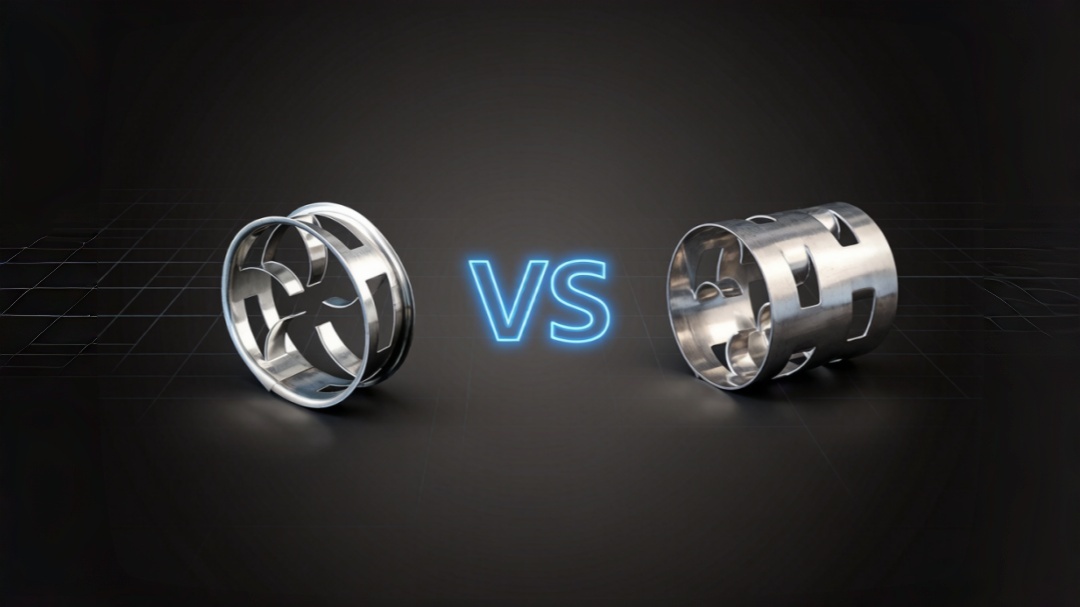

金属阶梯环 vs 鲍尔环：谁更适合真空精馏塔？304/316L选型对比

真空精馏塔的核心是"压降"——每多1kPa床层压降，塔釜温度就往上抬几度，热敏物料容易分解、聚合、结碳。鲍尔环是成熟主力，阶梯环是它升级后的"低压降选手"。两者到底怎么选？下面从结构到数据逐层拆开。

一、结构差异：阶梯环就是"矮胖版+翻边版"鲍尔环

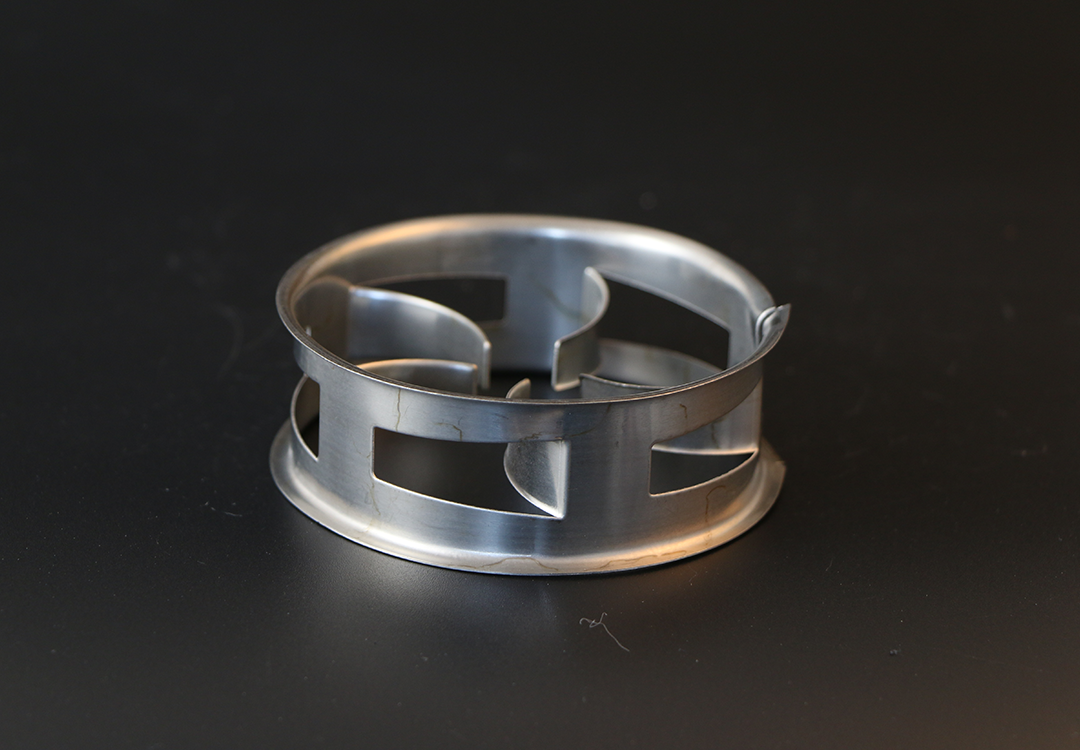

阶梯环（CMR）由英国传质公司在鲍尔环基础上改进而来，两个核心改动：

1. 高径比从 1:1 压缩到 1:2

鲍尔环是"等高圆柱"（H=D），阶梯环高度砍一半，气体轴向通行路径更短，涡流损失减少，这是低压降的结构根源。

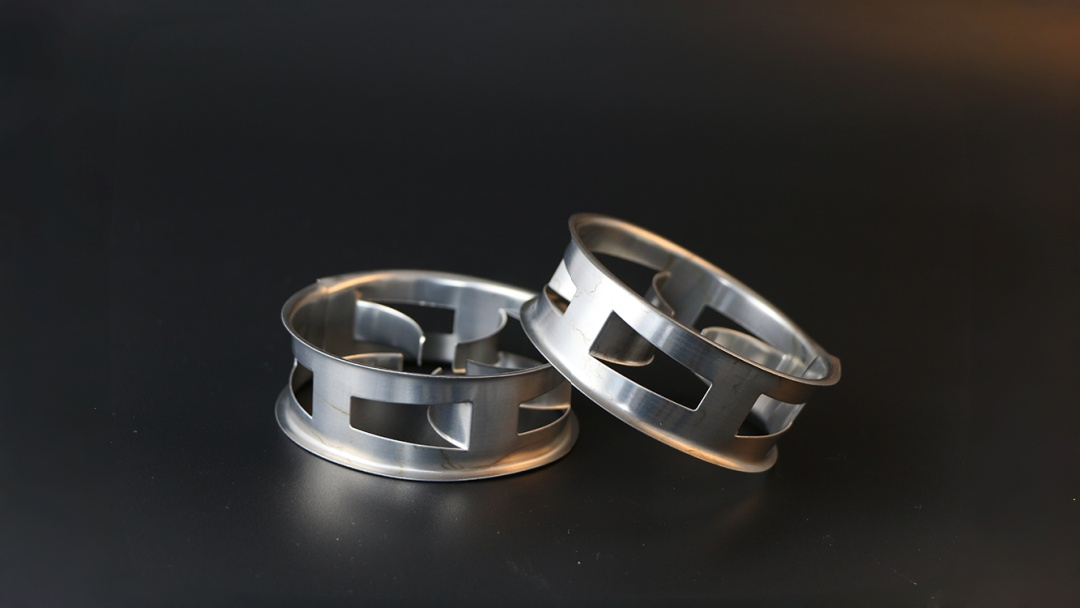

2. 一端加锥形翻边，线接触→点接触

翻边让填料乱堆时靠顶点互相支撑，杜绝了鲍尔环容易出现的"轴向嵌套"，床层空隙分布更均匀，空隙率能做到 93%–97%，比同规格鲍尔环还高[2,11](@ref)。

二、真空精馏塔的"压降焦虑"：为什么阶梯环更对味

真空精馏有三个痛点，恰好都是阶梯环的强项：

① 塔釜温度要压住——同样塔顶真空度下，阶梯环床层压降低 25%–40%，塔釜压力更小，沸点可降 几度到十几度，热敏物料（如精细化工中间体、医药溶剂）分解风险直接往下拽[2,8](@ref)。

② 填料层要短——阶梯环传质效率比鲍尔环高 10%–20%（HETP更低），同等理论板数下填料层更薄，物料受热时间更短[1](@ref)。
③ 怕结焦堵塞——阶梯环无封闭腔体、无凹陷死角，易聚合/易结碳物料的运行周期可比鲍尔环延长 50% 以上[2](@ref)。

三、DN25/DN50 同台对照：阶梯环 vs 鲍尔环参数表

以下数据来自艾特传质现货规格，同规格放一起比，差距一目了然：

数据来源：江西艾特传质产品参数表（阶梯环参照 HG/T 4374 标准）[9,12](@ref)
