驼峰支撑，学名梁型气体喷射式支承板，是目前炼油、化工、化肥行业大直径塔器中应用最广的散堆填料支撑结构。它通过独特的单体组合设计与侧孔喷气结构，解决了传统栅板易堵塞、气流分布不均的难题。本文解析其核心优势与选型要点。

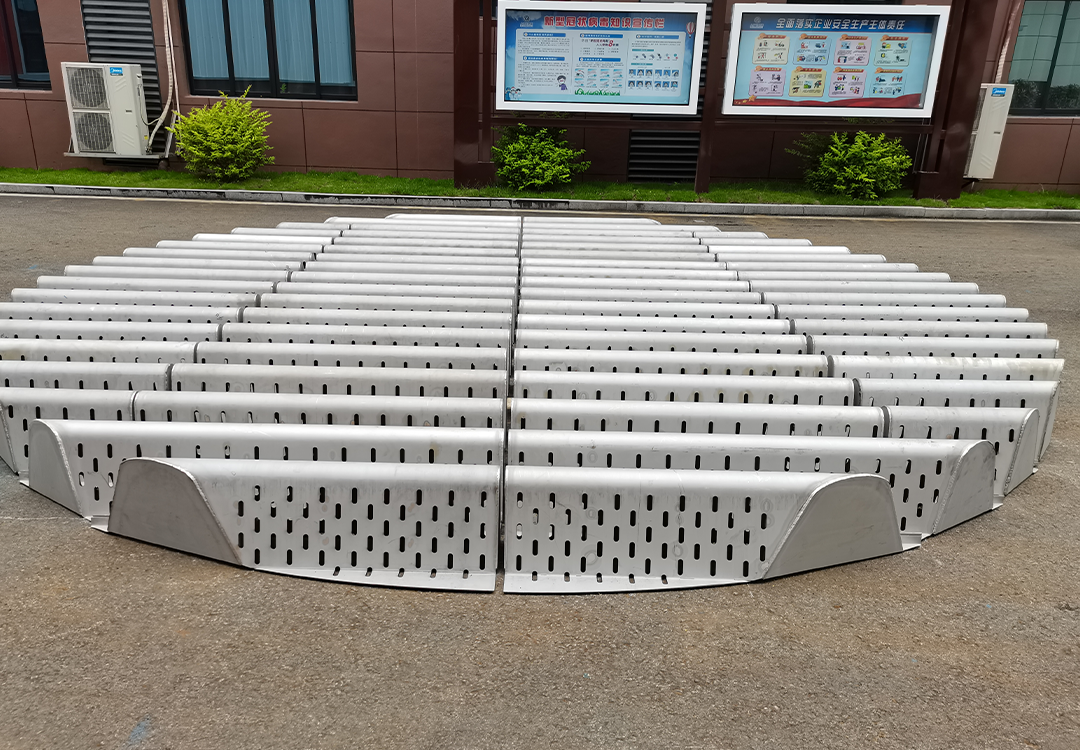

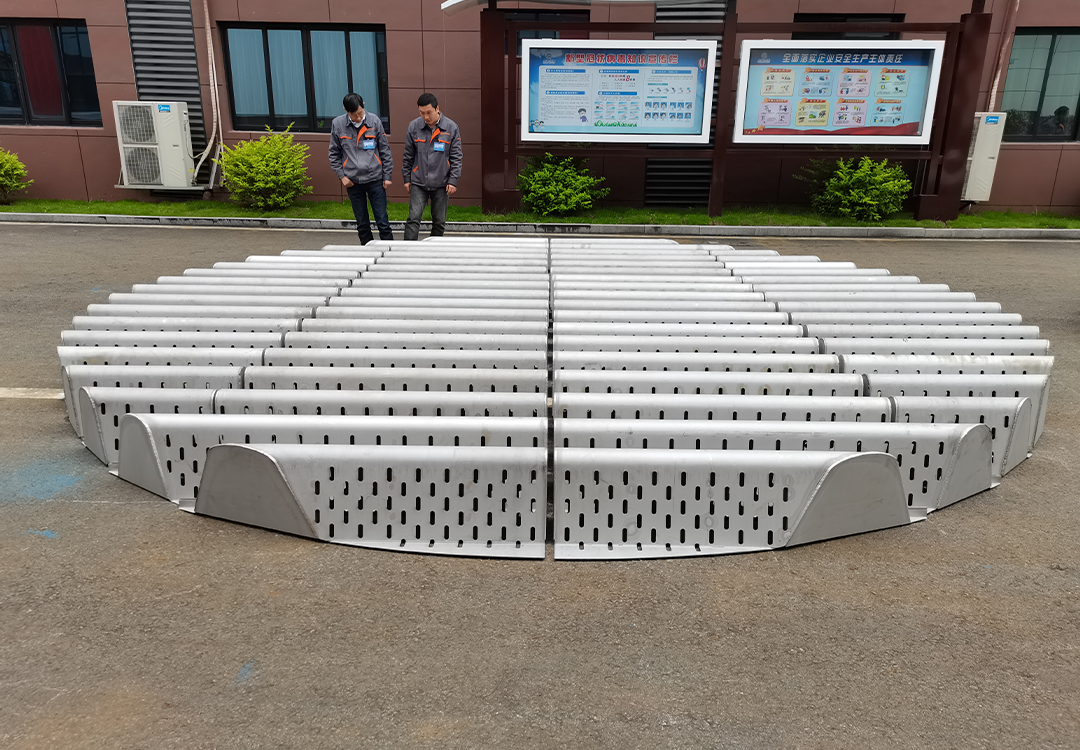

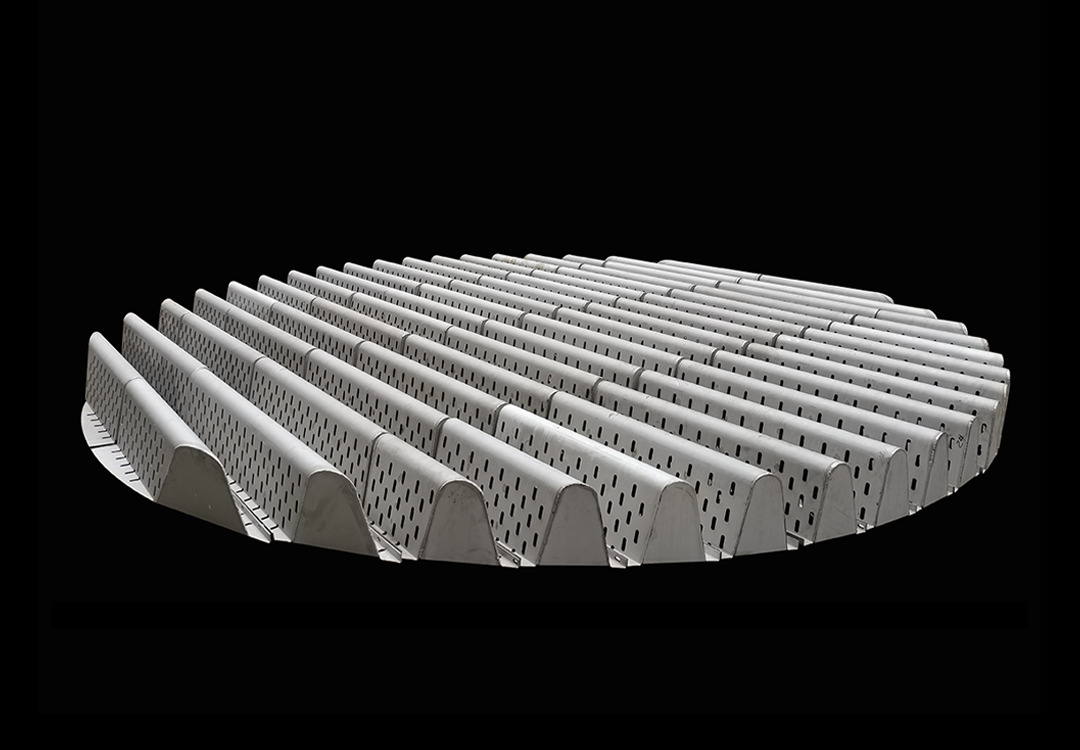

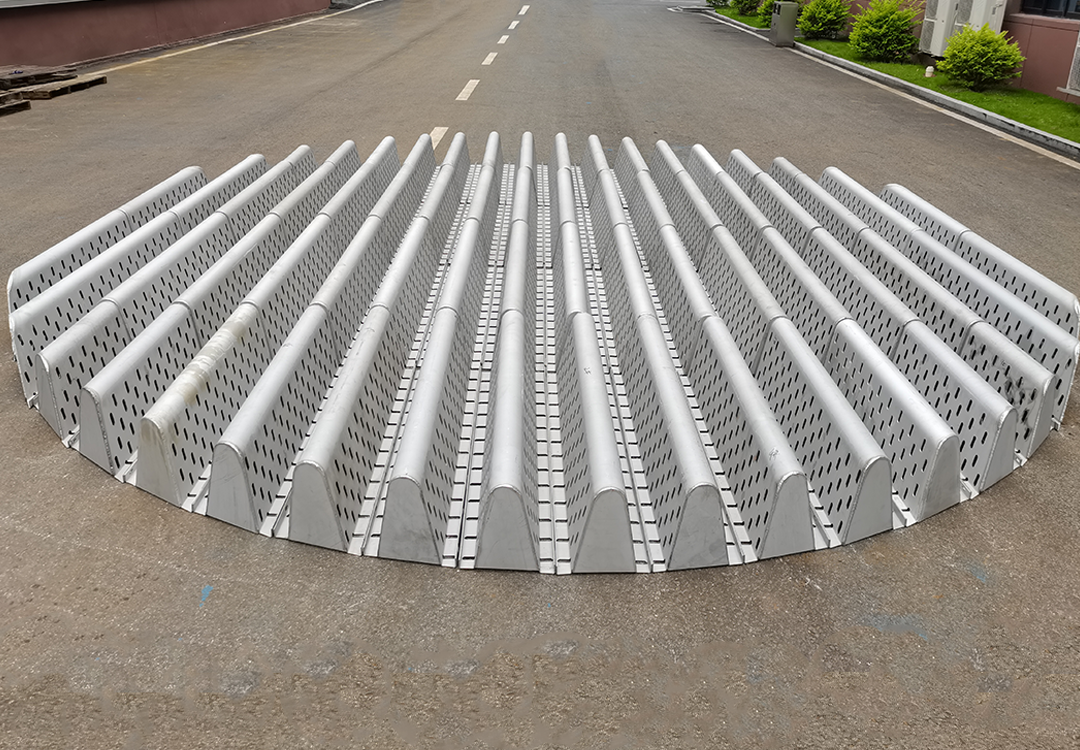

驼峰支撑采用分体式组合结构，由若干块冲压成型的金属（或塑料、陶瓷）梁板拼接而成。
气体喷射：气体从驼峰两侧的条形孔喷出，而非从填料底部穿过，有效降低阻力，避免气流死区。
防漏设计：侧孔宽度通常控制在15-20mm，防止φ25及以上规格的填料掉落；若使用小颗粒填料，可在支撑面上加铺一层钢丝网。
分体组装：单块板宽度小于塔体人孔直径，可从人孔运入塔内拼装，无需割开塔壁，极大降低安装难度。
加强结构：塔径大于3米时，需在塔中心增设工字钢或槽钢主梁（字梁），将驼峰板架设在主梁之上，确保承载安全。
高强度：截面呈“几”字形或梯形，抗弯截面模量大，能承受数米高填料层的静压及冲击。
高通量：开孔率可达100%以上，气体通量大，压降低（通常仅数十帕），利于节能降耗。
均布性：侧向喷气强制气体重新分布，改善塔内气液接触状态，提升传质效率。
驼峰支撑专为大塔设计，常见于以下场景：
炼油化工：常减压蒸馏塔、催化裂化分馏塔、吸收塔。
煤化工：煤气化洗涤塔、变换气脱硫塔。
环保工程：烟气脱硫（FGD）吸收塔、氨法脱硫塔。
化肥行业：合成氨饱和热水塔、甲醇精馏塔。
选型需根据介质特性与工况条件确定：
碳钢/不锈钢：适用于石油炼制、一般化工介质。304/316L材质用于弱腐蚀环境，321/310S用于高温环境。
塑料（PP/PVC/PVDF）：适用于常温下的酸碱洗涤塔，成本低，耐腐蚀性好。
陶瓷：适用于强酸（除氢氟酸外）、高温及高纯度要求的工况。
设计提示：订货时需提供塔径、填料种类与高度、操作温度与压力、介质腐蚀性等参数，以便厂家核算板厚与支撑间距。
江西艾特传质科技有限公司位于“中国填料之乡”江西萍乡，专业生产各类塔内件。针对驼峰支撑，我们提供：
全材质加工：碳钢、304、316L、2205双相钢、PP及陶瓷。
非标定制：根据塔径与载荷设计板厚、波高及加强筋。
工程支持：提供现场测绘、安装指导及旧塔改造方案。
