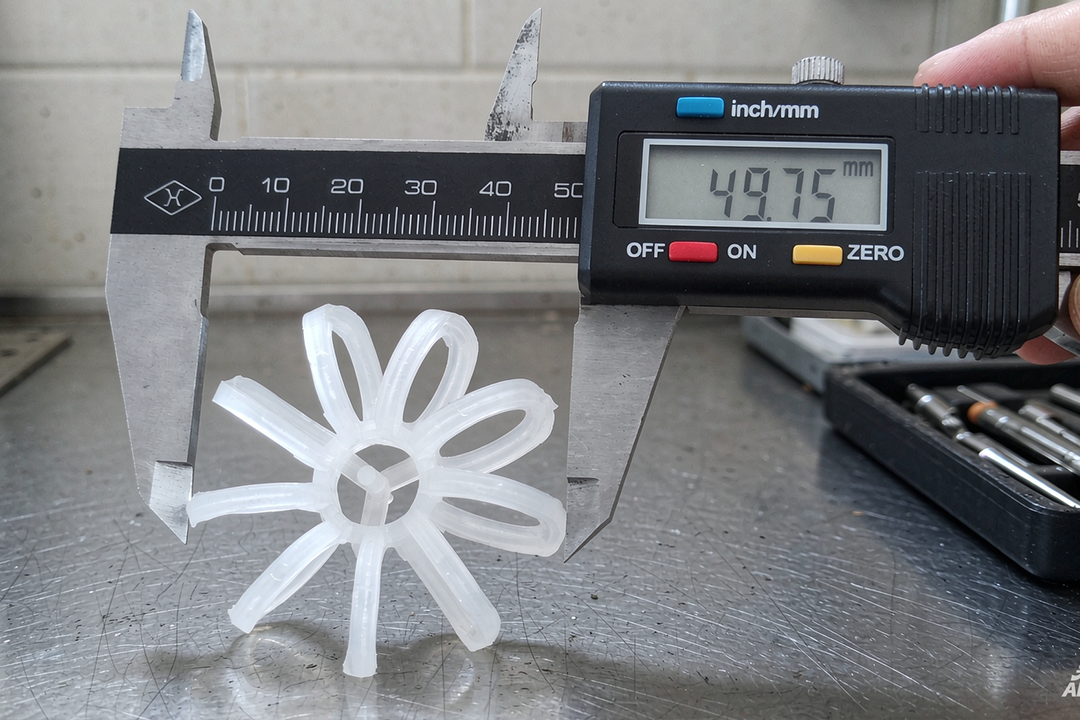

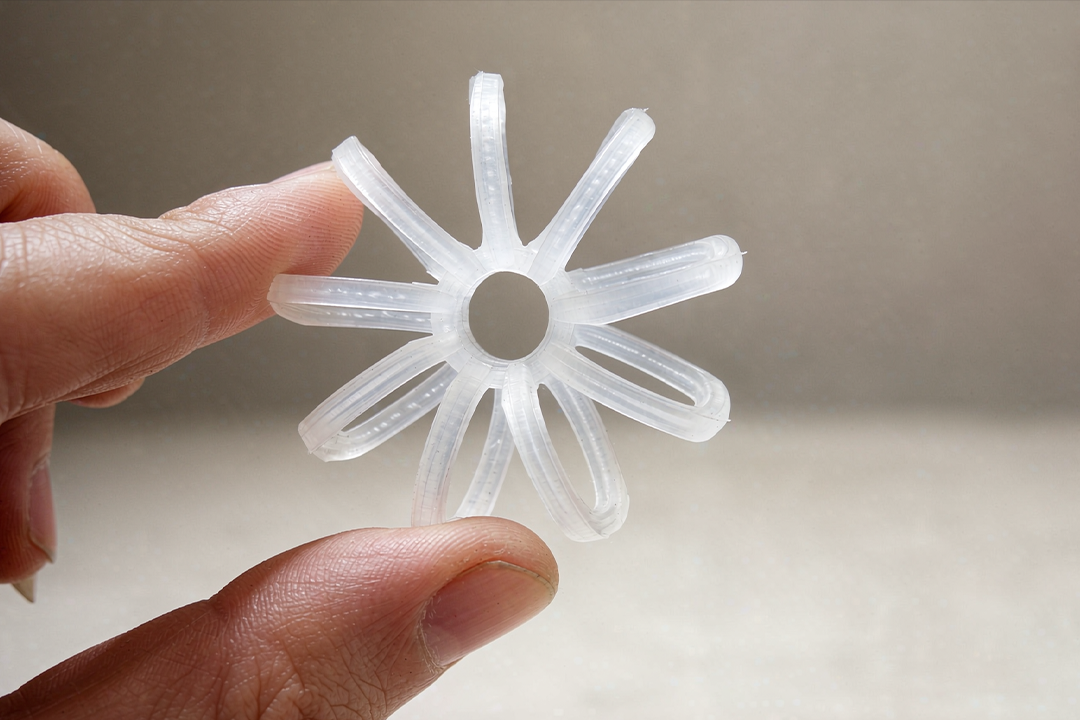

图1：江西艾特传质无边花环填料实拍（PPH材质，Φ47规格）
在环保设备、废气净化和水处理系统中，填料的选择直接影响传质效率、运行能耗和设备寿命。无边花环填料（又称无圈花环、R-1特拉瑞德环）作为一种结构创新的散堆填料，凭借其"无外围圈"的开放式设计，在脱硫塔、喷淋塔、VOCs废气处理等环保场景中表现卓越。本文将从产品结构、性能优势、环保应用等维度，全面解析无边花环填料为何成为现代环保工程的优选方案。

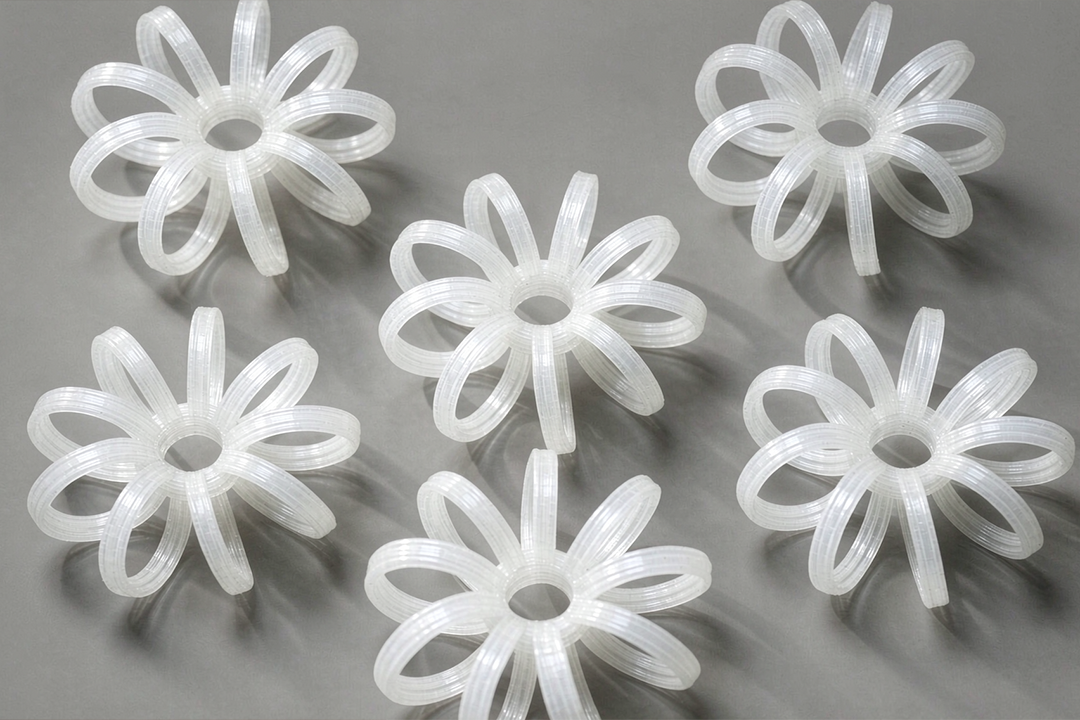

图2：无边花环填料结构示意图（展示开窗导流与气液通道）
无边花环填料（又称无圈花环、R-1特拉瑞德环、梅花环）是对传统泰勒花环填料的升级改进产品。它去掉了外围的大圆圈，由12个小圆环按径向排列组成一个略扁的球体状结构。
这种结构革新的核心目的在于：消除液体流动死角，提高填料的有效比表面积。由于没有外围圈遮挡，气液两相能够更自由地穿透填料层，在环内形成均匀的液膜和气泡，从而大幅提升传质效率。
无边花环的空隙率通常在 82%-95% 之间（随规格增大而提高），且由于去掉了外围圈，消除了边缘积垢点。配合圆滑流道结构，大幅减少固体颗粒沉积与结晶附着，特别适用于含悬浮物或易结垢介质。
填料间隙处具有较高的滞液量，使塔内液体停留时间较长，从而增加气液两相的接触时间，显著提高传质效率。这是无边花环在吸收、洗涤工艺中表现优异的关键。
无边花环具有压降和传质单元高度低、泛点高的特点。在同样的塔径和气液负荷下，气体通过填料层的阻力更小，配套风机功率可降低，直接为客户节省电费开支。
由于空隙率大且无流动死角，汽液接触充分，比重小，传质效率高，单位体积的处理能力优于传统拉西环、鲍尔环等填料。
以核心材质PPH（β晶型聚丙烯）为例：耐温范围 -20℃ 至 +100℃，可长期稳定运行于60-95℃工业环境；pH 1-14 范围内可耐受强酸（硫酸、盐酸）、强碱（烧碱）及有机溶剂侵蚀；拉伸强度≥30MPa，抗冲击性能突出。
环体中央设加强筋，竖直框条交错排列，提升抗压与抗变形能力，适用于高压、高温工况。同时塑料材质密度仅0.89-0.91 g/cm³，质量轻，便于运输、安装与维护。
以下是无边花环填料常用规格的典型参数，Φ47为最主流规格，其他尺寸通常需开模定制：
| 规格 (mm) | 外径×高×厚 (mm) | 比表面积 (m2/m3) | 空隙率 (%) | 堆积密度 (kg/m3) |
|---|---|---|---|---|
| Φ25 | 25×9×(1.5×2) | 195-269 | 82 | 85-90 |
| Φ47 ★主流 | 47×19×(3×3) | 185 | 88 | 58-111 |
| Φ51 | 51×19×(3×3) | 180 | 89 | 57 |
| Φ59 | 59×19×(3×3) | 150 | 92 | 48-72 |
| Φ73 | 73×28×(3×4) | 127 | 89 | 50-80 |
| Φ95 | 95×37×(3×6) | 94 | 90 | 52-88 |
| Φ145 | 145×48×(3×6) | 65 | 95 | 46-48 |
* 以上为PP材质典型值，RPP/PVC/CPVC/PVDF材质参数略有不同，最终以艾特出厂检测报告为准。

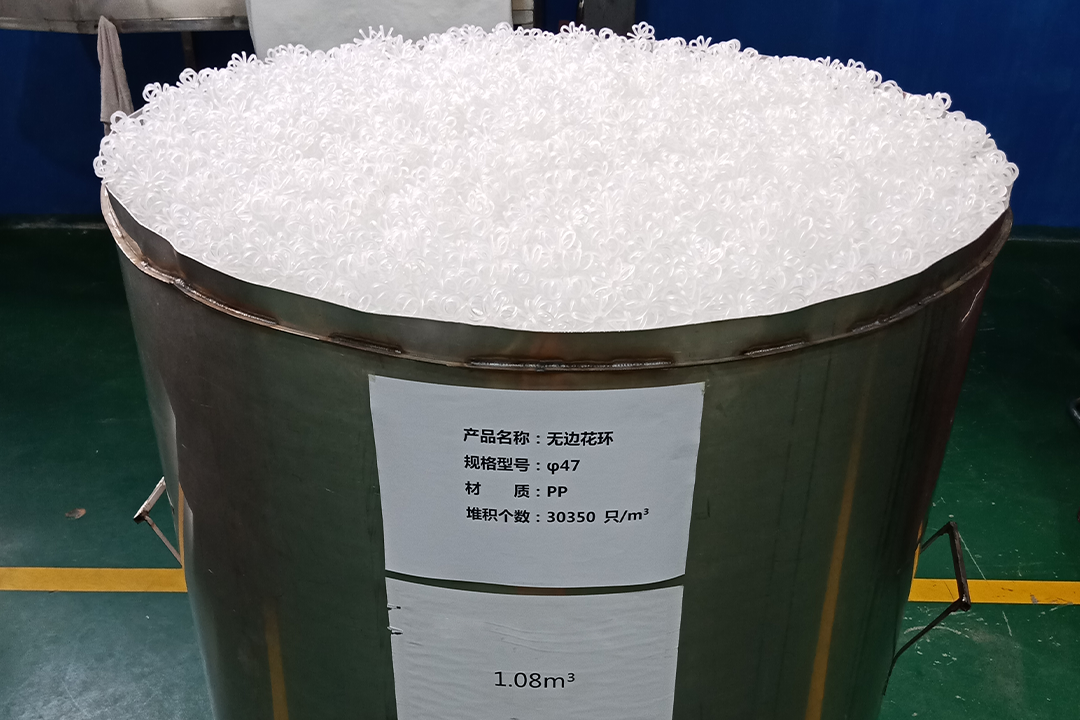

图3：无边花环填料在环保喷淋塔中的实际装填效果
无边花环填料在环保工程中的应用极为广泛，主要包括以下场景：
用于燃煤电厂、钢铁厂、焦化厂的湿法脱硫系统，耐受高浓度 SO2 与酸性浆液。其抗堵塞特性可有效应对脱硫浆液中的固体颗粒，保证系统长周期稳定运行。
适用于苯类、醇类、酮类等有机溶剂废气的喷淋吸收塔，高持液量特性确保吸收液与废气充分接触，净化效率显著提升。
在 HCl、Cl2、HF、NOx 等酸性气体的吸收塔中表现优异，PP/PPH 材质耐强酸腐蚀，是金属填料的最佳替代方案。
用于中和塔、酸碱再生塔、含重金属离子废水的 pH 调节塔。无边设计避免污泥淤积，减少反冲洗频次。
在化肥、制药、电子工业中用于净化工艺气体，去除杂质与水分。也广泛应用于空冷塔、水冷塔中的含水空气减湿过程。
钢铁、焦化的脱苯塔、环保工业中的洗涤塔、吸收塔等，均可采用无边花环填料提升传质效率。
根据用户工况温度、介质特性选择合适材质：
| 材质 | 使用温度 | 适用场景 | 性价比 |
|---|---|---|---|
| PP | ≤100℃ | 通用型，性价比最高 | ★★★★★ |
| PPH | ≤120℃ | 中高温+高冲击工况 | ★★★★☆ |
| RPP | ≤130℃ | 中高温工况 | ★★★★☆ |
| PVC | ≤60℃ | 低温腐蚀环境 | ★★★★☆ |
| CPVC | ≤90℃ | 高温腐蚀环境 | ★★★☆☆ |
| PVDF | ≤280℃ | 强腐蚀+高温极端工况 | ★★☆☆☆ |
塔径/填料直径 ≥ 8:1
环保喷淋塔主流选 Φ47，底层支撑过渡选 Φ95
含固体颗粒或易结垢介质，建议选用大规格（Φ95以上）以防堵塞
大风量、低阻力要求场景，优先选 Φ145
支撑格栅：格栅间距须小于填料外径一半，建议使用金属格栅而非编织网
严禁抛洒：采用溜槽或软管缓慢导入，避免暴力撞击导致变形
注水装填：塔内注水至填料层顶部以上，利用水的浮力减少撞击破损
平整表面：装填完毕后人工刮平，防止气流分布不均
装填高度：应低于喷淋层，确保雾化喷头不被遮挡
无边花环填料通过"去掉外围圈"这一结构创新，成功实现了高空隙率、高持液量、低压降、抗堵塞的完美平衡。在环保要求日趋严格的今天，它正成为脱硫脱硝、VOCs治理、废水处理等环保装备升级的核心部件。
江西艾特传质科技有限公司作为"中国化工填料之乡"——江西萍乡的源头厂家，采用全新原材料一次性注塑成型工艺，生产的无边花环填料表面光洁透明、无毛刺气泡，使用寿命长。我们提供 Φ25-Φ145 全规格标准产品，并支持非标定制，可根据客户工况条件提供专业的材质选型与装填指导。
