江西艾特传质科技有限公司 · PTFE氟塑料填料专家 · 源头厂家直供
在化工分离过程中，当介质涉及氢氟酸、浓硫酸、湿法磷酸或强氧化性卤化氢时，绝大多数金属和通用塑料填料都会迅速失效。此时，四氟（PTFE）孔板波纹规整填料凭借其-200~260℃的全温域适应性与近乎"绝对"的化学惰性，成为极端腐蚀工况下唯一可靠的内件选择。本文将系统解析其材料特性、核心参数及典型应用。

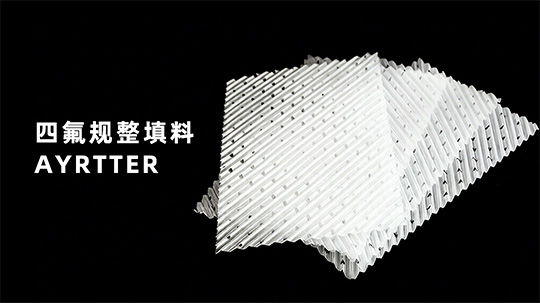

图1：四氟（PTFE）孔板波纹规整填料实物特写（展示乳白色波纹板与表面冲孔结构）
聚四氟乙烯（PTFE）被誉为"塑料王"，其分子链由碳-氟键（C-F）构成，键能高达485 kJ/mol，几乎所有化学物质都无法破坏它。具体表现为：
耐全pH范围：从pH=0的浓盐酸到pH=14的浓氢氧化钠，均长期稳定。
唯一耐氢氟酸（HF）：包括任意浓度的氢氟酸和氢氟酸蒸气，这是玻璃、陶瓷甚至多数特种合金都无法耐受的介质。
耐强氧化剂：浓硫酸（98%）、浓硝酸、王水、高锰酸钾、铬酸等，PTFE 表面不与之发生反应。
耐温跨度极大：连续使用温度 -200℃ ~ 260℃，短时可达 280℃，覆盖深冷到高温的全部工况。
表面不粘：摩擦系数仅 0.04，晶体、聚合物溶液不易挂壁结焦。
四氟孔板波纹规整填料按比表面积分为多个型号，脱硫及一般吸收常用250Y/350Y，精密分离选用500Y：
| 型号 | 比表面积(m²/m³) | 空隙率(%) | 理论板数(块/m) | 压降(Pa/m) | 适用场景 |
|---|---|---|---|---|---|
| 250Y | 250 | 97 | 2.0-2.5 | 300 | 大通量吸收/洗涤（HF废气处理等） |
| 350Y | 350 | 95 | 3.5-4.0 | 200 | 中等分离精度/浓硫酸吸收 |
| 500Y | 500 | 93 | 4.0-4.5 | 300 | 精密分离/高纯度溶剂回收 |

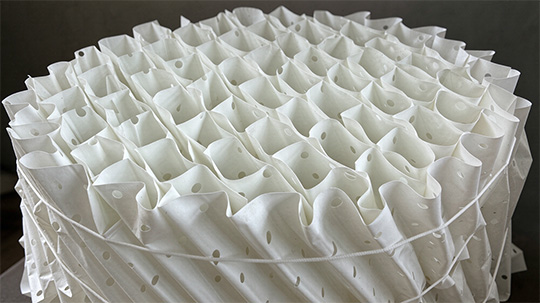

图2：250Y与500Y四氟孔板波纹填料波纹密度对比（500Y波纹更密，分离效率更高）
氢氟酸（HF）回收与提纯：无水HF精馏塔、HF废气洗涤塔——PTFE是唯一可用的非金属填料材质。
浓硫酸（98%）吸收：三氧化硫吸收塔、发烟硫酸装置——高温浓硫酸对金属有强氧化腐蚀。
湿法磷酸装置：含HF + H₂SO₄混合强腐蚀介质的萃取与洗涤工段。
溴化氢/碘化氢分离：强氧化性卤化氢气体吸收塔。
医药/农药中间体：高纯度要求 + 强腐蚀有机溶剂的精馏回收（如含氯溶剂）。

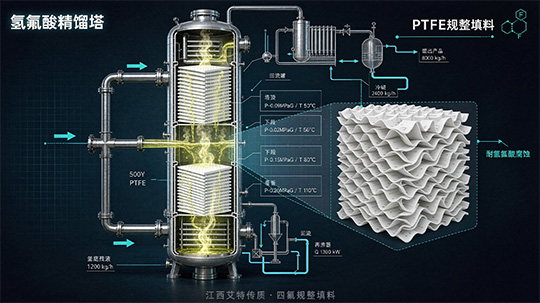

图3：四氟规整填料在氢氟酸精馏塔内的应用布局示意图
当工况涉及强腐蚀时，如何在三种氟塑料/改性塑料中选择？
| 材质 | 连续耐温上限 | 耐氢氟酸 | 耐强氧化剂 | 相对成本 |
|---|---|---|---|---|
| PPH（β-改性聚丙烯） | 110℃ | ❌ 不耐 | ❌ 不耐 | 低 |
| PVDF（聚偏氟乙烯） | 150℃ | ❌ 不耐 | △ 部分耐 | 中 |
| PTFE（四氟/聚四氟乙烯） | 260℃ | ✅ 完全耐受 | ✅ 完全耐受 | 高 |
四氟材质较软（邵氏硬度约D50-60）且热膨胀系数大，安装时需特别注意：
加强支撑圈：填料盘底部需设置加强型支撑栅板或专用支撑圈，防止PTFE填料因自重发生蠕变塌陷。
预留热膨胀间隙：PTFE线膨胀系数约 10-12×10⁻⁵/℃，塔径方向需预留足够的膨胀空间，避免高温下填料盘卡死。
防尖锐工具：安装时严禁使用钢钎、螺丝刀等尖锐金属工具撬动填料盘，建议使用木质或PTFE专用工具。
严禁踩踏：人员进入塔内必须铺设专用踏板，禁止直接踩踏波纹板面。
当工艺介质触及氢氟酸、浓硫酸或高温强氧化环境时，四氟孔板波纹规整填料是唯一经得起时间考验的选择。江西艾特传质科技有限公司采用优质悬浮聚四氟乙烯树脂原料，精密数控冲压成型，确保每一片波纹板的孔径、波纹角度与强度完全符合流体力学设计要求，为您的极端腐蚀工况提供"零泄漏、零腐蚀"的长效分离解决方案。
版权所有©江西艾特传质科技有限公司 手机：18507999558 公司地址：江西省萍乡市安源区安源工业园金光大道与重庆中路交汇处
18507999558
