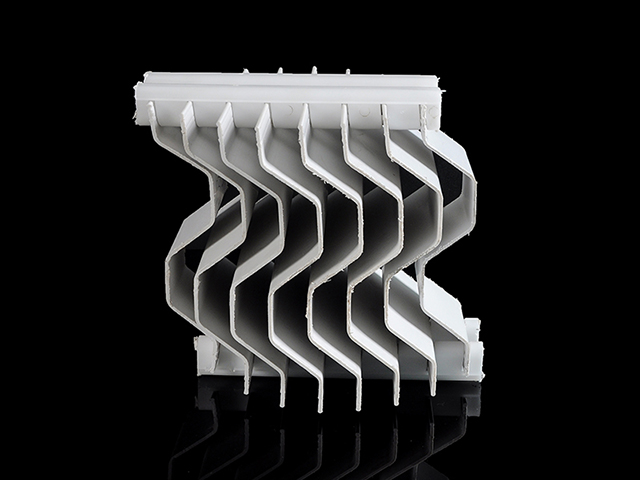

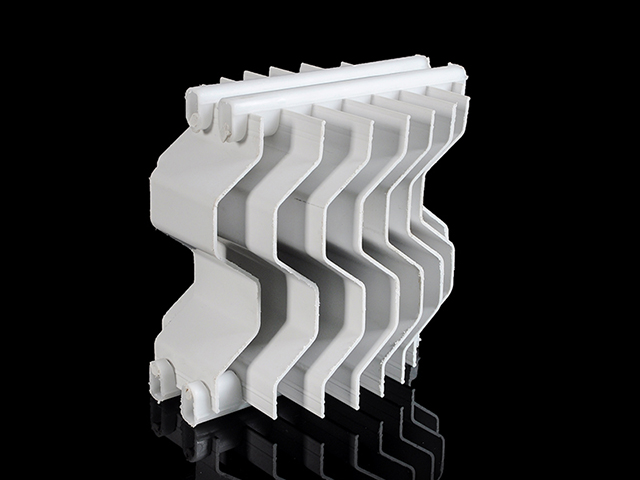

油田分离填料的一种,折流板除雾器时间:2021-07-13


近期很多客户在询价一种用到卧式的分离器里面的油水分离填料,其实我们通常会用到的两种油水聚结填料,其一就是TP板填料,还有一种是不锈钢波纹聚结板填料,是一种规整波纹填料,通常我就会推荐客户使用这两种形式的聚结板填料作为油水分离器填料,然后具体选择TP板或者波纹聚结板,是要看设备里面的参数决定的,要通过计算得出,哪种更适用。

下面我们来了解下油水分离器里面的TP板填料:


 一、TP板填料产品介绍


油水分离器TP板填料是一种经常用到油田分离器里面的填料,它也称金属折流板波纹填料、蛇板波纹填料、油水聚结填料、塞流捕雾器填料、折流板波纹捕雾器填料等。


二、TP板填料产品材质及生产工艺


油水分离器TP板填料主要材质有304、321、316、316L、2205双相不锈钢等。TP板选材主要由0.4-1.0mm厚金属薄板表面压制成大波纹*组装成的平行型板片填料. 在填料的波纹板片上冲压有弯曲的波峰和波谷,可起到粗分配板片上的液体、加强横向混合的作用。





三、TP板填料产品性能特点


油水分离器TP板填料具有阻力小气液分布均匀,效率高,通量大。按照工艺计算要求,选择不同的板间距,使得油气水混合物经过时,分散相在填料表面由小液滴聚结成大的液团,当达到一定大小时,顺着填料表面浮升到液体的上表面,从而达到分离的目的。不锈钢金属TP板强度高,耐腐蚀性强.在塔内填料每盘单元高度为200mm或300mm,填径超过0.8m,填料制成分块形式。



四、TP板填料产品特性参数


板间距

mm

产品外观

规格
D×H×δmm mm

波长
mm

比表

面积
α
m2/m3

空隙率
ε
m2/m3

堆积

重量
γp
kg/m3

10

圆柱体或半圆柱体、弓形体

φ600-φ5000×200/300×0.4

63

325

93.7

500

16

φ600-φ5000×200/300×0.5

63

250

95.3

420

20

φ600-φ5000×200/300×0.5

63

180

96.1

350

25

φ600-φ5000×200/300×0.8

63

125

97.3

230

50

φ600-φ5000×200/300×1.0

63

80

98

180


五、产品应用:


油水分离器TP板填料主要用于油田和炼油厂、污水处理装置中的油水分离过程三相分离器和二相分离器中作为塞流捕雾器及聚结填料。该产品广泛用于油田油气处理过程中的分离设备中,对气体中的含液有很强的捕获作用。在卧室分离器消除油水表面泡沫有明显的作用,在气体出口设备中出气指标比国内其他填料效率要好。
