金属矩鞍环参数解析与选型：什么时候该选？为什么不用鲍尔环？

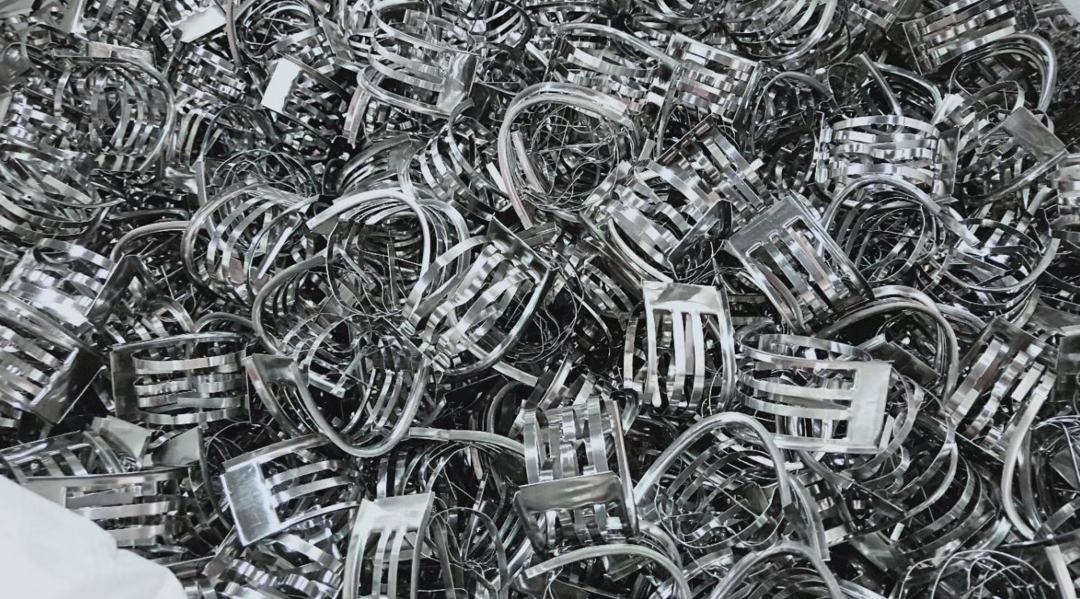

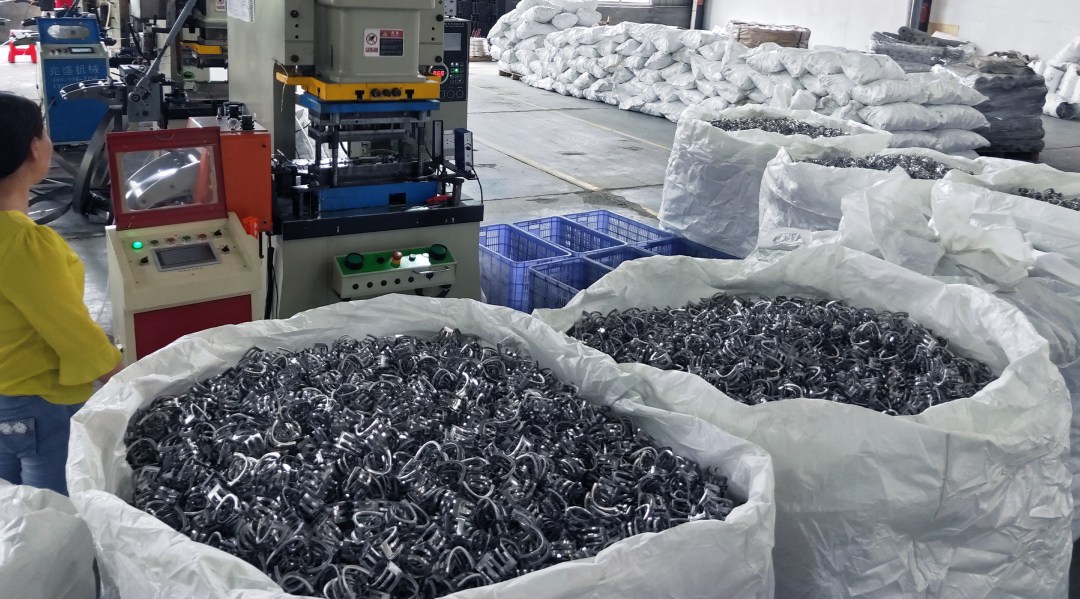

金属矩鞍环（Metal Intalox Saddle / 金属环矩鞍填料，IMTP类）是散堆填料里的“性能派”。它结合了鞍形的弧形通道和环形的开孔结构，既解决了传统鞍形填料容易叠压的缺点，又比普通环形填料（如鲍尔环）的压降更低、通量更大。本文结合江西艾特传质在萍乡的生产经验，从工程实用角度解析参数与选型。

一、核心参数对照表（#25/#38/#50/#70）

注：以下为行业通用量级（对标 HG/T 21554.2-1995），具体以出厂检测为准。选型时请务必进行水力学校核。

二、选型判据：矩鞍环 vs 鲍尔环 vs 阶梯环

很多客户问：“我以前用鲍尔环，为什么要换矩鞍环？” 核心在于“气路”的不同：

• 压降敏感选矩鞍环：它的鞍形弧面让气体走“滑道”，阻力比同等尺寸的鲍尔环低 10%–20%。如果是真空精馏或风机功率受限，首选矩鞍环。

• 怕堵选矩鞍环：散堆时呈点接触，不易架桥，死角少。对于脱硫、除尘等含微量固体的介质，矩鞍环比鲍尔环更耐堵。

• 通用替换选鲍尔环：如果工况非常干净、标准，鲍尔环规格更全，成本也极具竞争力。

三、材质怎么选？（萍乡工厂的实话）

核心执行/对标标准：HG/T 21554.2-1995《不锈钢矩鞍环填料》^[3,6,9]

• 304/304L：通用款，适合大多数有机、水体系，性价比之王。

• 316L：含钼，专治含氯离子（Cl⁻）环境，如脱硫塔、含盐废水处理，千万别省这个钱。

• 2205双相钢：高应力腐蚀风险、高压环境首选，强度是304的两倍。

• 碳钢/钛材：非腐蚀性烟气用碳钢；强腐介质（如海水喷淋）用钛材。

四、哪些工况“不该”选矩鞍环？

  1. 超净高纯度分离：如果需要极高的理论板数（HETP很小），矩鞍环（散堆）效率天花板不如金属丝网  波纹填料（规整）。

   2. 极度粘稠/大量纤维：任何散堆都会堵，这种情况要考虑特殊结构设计或工艺调整。
   3. 极小塔径：DN300以下的塔，散堆很难装匀，建议用规整填料。
