某炼油厂减压塔改造案例中，将原有鲍尔环更换为金属阶梯环（CMR），成功将处理量提升12%，系统压降降低25%。凭借其独特的翻边结构和低高径比，有效消除了“壁流”现象，是石化行业提升分离效率的性价比之选。

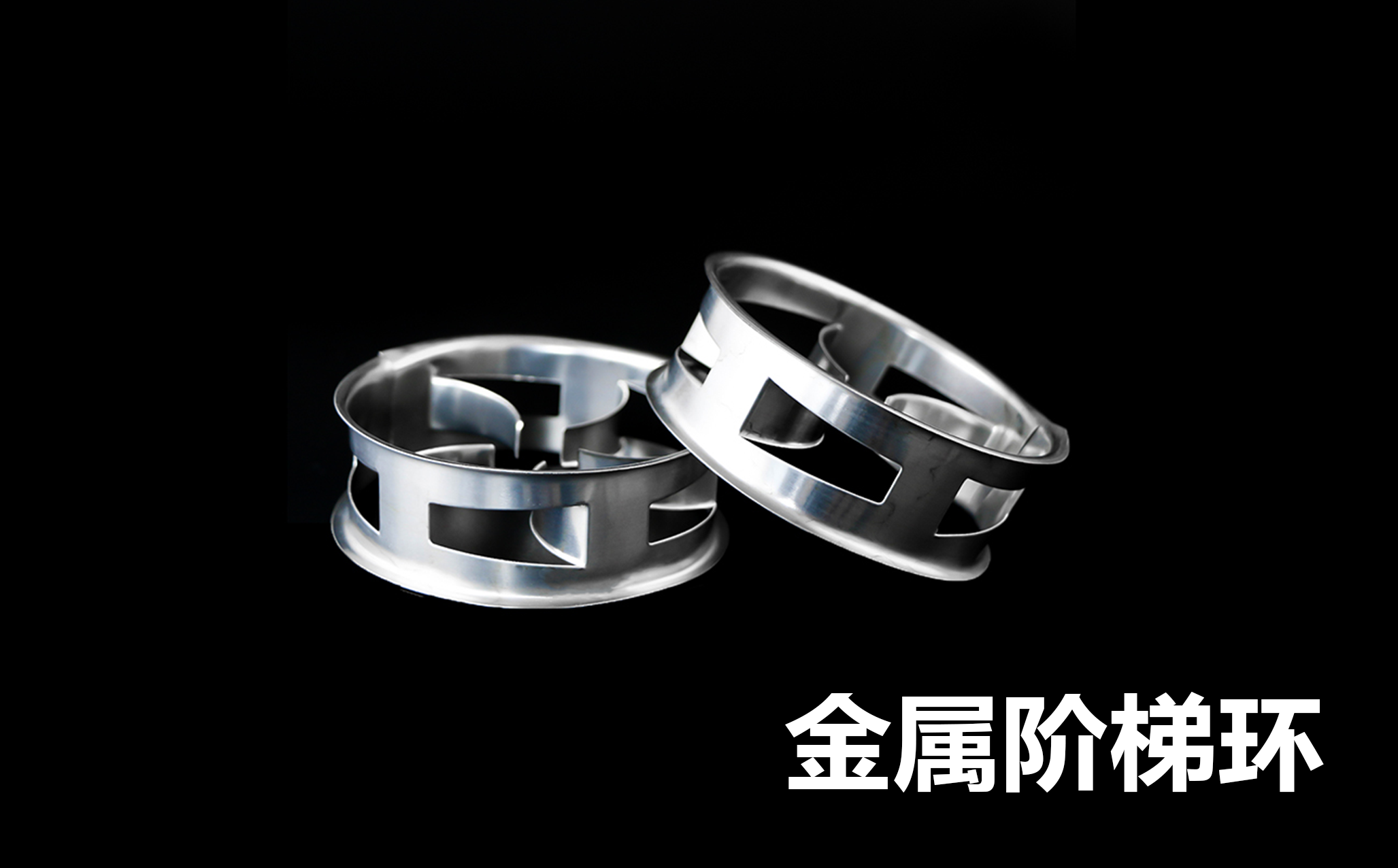

金属阶梯环（CMR）是对鲍尔环的重大改良。通过将填料高度降低（约为直径的1/2~1/3）并在一端增加锥形翻边，彻底改变了填料的堆积状态，大幅提升了气液接触效率。
| 性能指标 | 金属阶梯环 (CMR) | 金属鲍尔环 | 提升幅度 |
|---|---|---|---|
| 通量 | 极高 | 高 | +10~15% |
| 压降 | 低 | 中 | -20~25% |
| 抗堵塞性 | 优异（自清洗） | 良好 | +30% |
| 性能参数 | 碳钢阶梯环(Q235) | 不锈钢304/316L | 双相钢2205 |
|---|---|---|---|
| 耐腐蚀性 | 差（易生锈） | 良好至优异 | 极强（耐应力腐蚀） |
| 耐温性 | ≤400°C | ≤450°C | ≤500°C |
| 机械强度 | 高（但易锈） | 高（韧性好） | 极高（抗冲击） |
| 适用工况 | 重整、加氢、无氯油品 | 石油化工、溶剂回收 | 深海油气、苛刻酸性环境 |
无腐蚀介质（如石脑油）：首选碳钢，性价比最高；
一般酸碱/有机溶剂：选择304不锈钢，通用性强；
含微量氯离子（如海水）：必须选用316L，防止点蚀；
高温高压+强腐蚀：推荐双相钢2205，强度与耐蚀兼备。

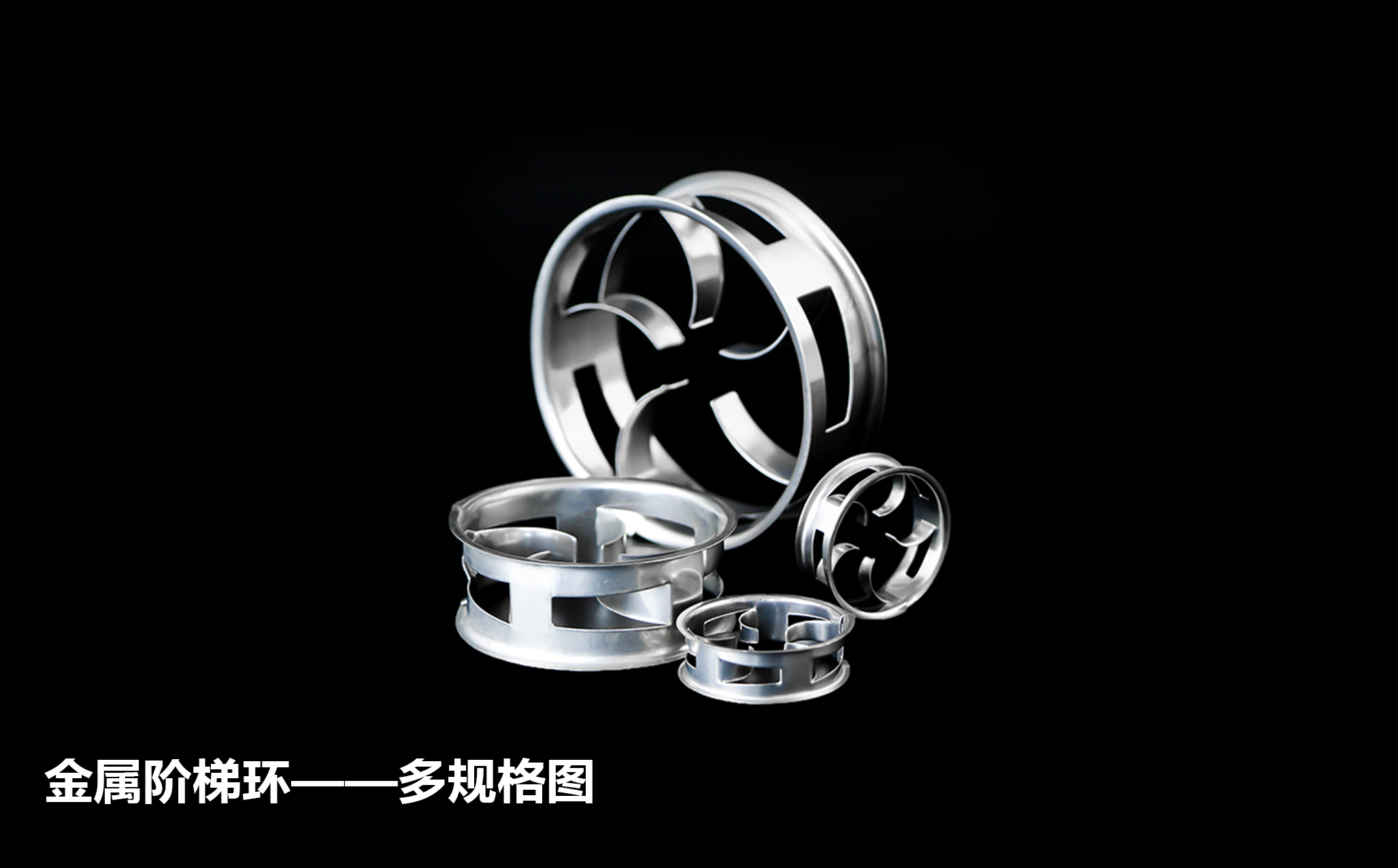

| 规格 | 外径(mm) | 堆积个数(/m3) | 比表面积(m2/m3) | 空隙率(%) | 适用场景 |
|---|---|---|---|---|---|
| DN16 | 16 | 230,000 | 362 | 93.5 | 精密分离、同位素分离 |
| DN25 | 25 | 48,000 | 220 | 94.0 | 中小型精馏塔 |
| DN38 | 38 | 14,000 | 154 | 95.0 | 工业主力型号 |
| DN50 | 50 | 6,300 | 109 | 96.0 | 大型常减压塔 |
| DN76 | 76 | 1,870 | 72 | 97.0 | 大通量预处理 |
安装前必须彻底清理塔内焊渣、锈蚀物。对于旧塔改造，建议进行喷砂处理，确保内壁光滑无毛刺。
金属阶梯环较重，支撑栅板的自由截面积必须大于填料的空隙率（通常>95%），且强度需能承受填料总重量。

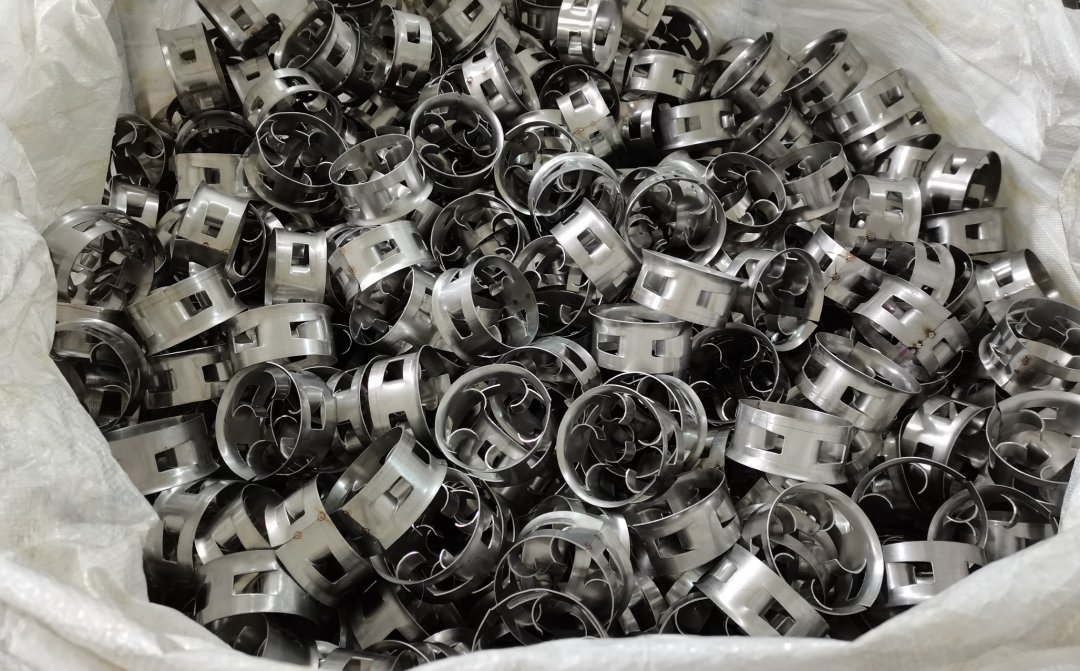

严禁一次性倾倒。应少量多次倒入，并使用木板铺平，防止填料在塔壁处堆积过高造成“架桥”。
A：两者性能接近。但在高压工况（>2.0MPa）下，拉鲁环的双层开窗和加强筋结构抗变形能力更强；在常压/低压工况下，阶梯环性价比更高。
A：最简单的办法是用不锈钢鉴定液（几块钱一瓶），304滴上去不变红，201会变红。作为源头厂，我们每批次均可提供光谱检测报告（PMI）。
A：304材质的DN38阶梯环每立方米约重360-380 kg。设计承重时需考虑填料自重+持液量。
无论您是在评估现有设备的改造潜力，还是规划新项目的填料选型，艾特姆的技术团队都能为您提供专业支持。
