海尔环填料与鲍尔环区别在哪？通量和压降参数对比与选型边界

海尔环（Haier Ring，也称皇冠型拉西环、高流环同类结构）是塑料散堆填料里偏“大通量+抗堵”的一支，环体外围带弧形外翻齿片，乱堆时不嵌套、壁流小；鲍尔环则是环壁开窗、窗叶向内心弯曲的经典结构，通用吸收/精馏场景更成熟。[1,5](@ref) 两者不是替代关系，而是适用边界不同：海尔环适合废气洗涤、脱硫预洗、含尘酸雾；鲍尔环适合介质较干净的吸收/汽提/脱碳。本文按Φ38/50/76同规格参数对比通量与压降，并给出换料边界。公开资料中“压降实测”通常依赖塔径、液气比、喷淋密度、材质壁厚，不同厂家的实测值不能直接横比，下文以干填料因子+空隙率做工程判断。[4](@ref)

一、结构差异：开窗 vs 皇冠齿片

• 鲍尔环：在拉西环筒壁开长方形窗孔，窗叶向内弯且与轴线平行，气液可穿窗通过，接触面积比拉西环大、阻力降下来。[1](@ref)

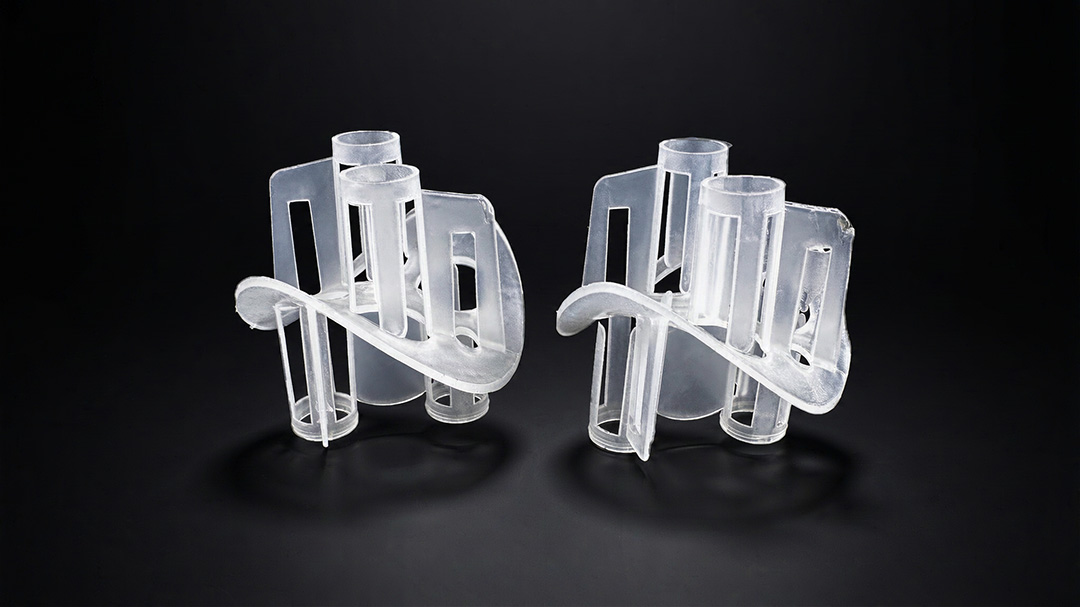

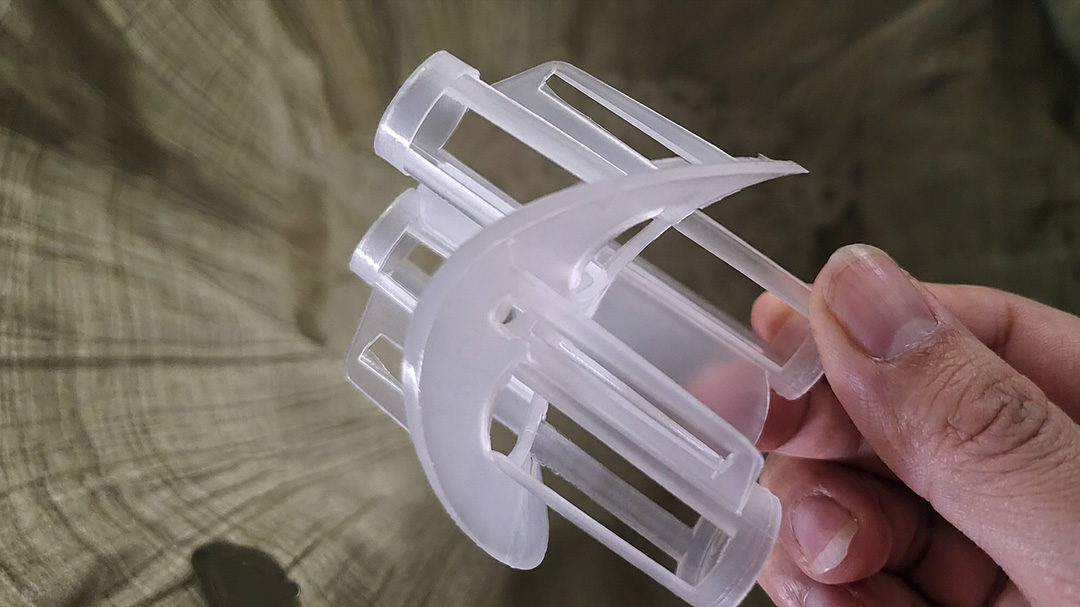

• 海尔环：环体周边均布多片弧形外翻齿片，内腔开敞，高径比接近1:1；齿片相互卡位，乱堆不嵌套，气相被多次切割分流。[2,5](@ref)

• 核心差别：鲍尔环靠“窗孔”增加内表面；海尔环靠“齿片分流+不嵌套”保通道。前者偏传质通用性，后者偏通量/抗堵。

• 装填行为：鲍尔环乱堆可能出现环套环（小规格更明显）；海尔环皇冠齿片隔离，堆叠空隙率稳定，适合高床层。[5](@ref)

二、同规格参数对比（PP材质基准）

读表原则：干填料因子F_p越小→同气速压降越低；空隙率越大→泛点气速越高。同规格PP海尔环与PP鲍尔环Φ50因子165 vs 130，鲍尔环数值更低；但海尔环靠齿片防嵌套，实际装填后空隙率衰减更小，含尘/高喷淋工况压降曲线更稳。[4,6](@ref) 金属鲍尔环因壁厚0.5–0.8mm，空隙率96%上下，压降和通量都优于同规格塑料款。[3](@ref)

三、通量与压降结论（工程判断，非同塔实测）

• 洁净吸收/汽提：鲍尔环更稳。窗孔结构传质成熟，Φ38/50塑料鲍尔环在脱硫脱碳主塔用得多，分布器要求中等。

• 大风量废气洗涤：同规格塑料海尔环不嵌套、齿片切割液膜，压降随运行时间上升慢；鲍尔环若喷淋密度大、含尘，底层易套叠局部沟流。

• 含尘/结晶/浆液：优先海尔环Φ50/76，或进一步走花环；鲍尔环窗孔虽通但环套环后局部空隙率掉。

• 要更低压降：选大规格（Φ76）+金属鲍尔环，或上500Y金属规整填料；纯塑料散堆里海尔环≠绝对压降最低，别被“皇冠结构”话术带偏。[4](@ref)

• 传质效率：同规格比表面积鲍尔环略高或持平，干净介质下理论板/去除率鲍尔环不吃亏；海尔环胜在“长期不堵=效率不衰减”。

四、选型边界对照

五、材质与规格搭配

• PP海尔环：常温≤80℃，稀酸碱废气洗涤；PP鲍尔环同场景互换。

• RPP/CPVC海尔环：中温脱硫、湿氯、次氯酸钠洗涤；对应鲍尔环走CPVC鲍尔环。

• PVDF海尔环：含氟废气、强氧化；鲍尔环不锈钢不适用时转PTFE四氟填料。

• 金属鲍尔环：304/316L脱碳汽提；含氯高湿换316L，参考304矩鞍环选材逻辑。

• 规格法则：塔径/填料外径≥10，Φ38小塔高效、Φ50通用、Φ76大风量含尘。[2](@ref)

六、装填与压降监测

• 海尔环齿片怕踩踏压扁，装填铺木板分散承重，自由跌落≤0.5m。

• 支撑格栅开孔小于规格外径1/2，防海尔环齿片卡入或漏料。

• 分布器点数：洗涤塔≥30点/m²，含尘介质大孔径防堵。

• 压降监控：投运基准压降记录后，月升幅＞20%查喷淋/底层套叠；＞30%考虑局部补料或换型。

• 老塔鲍尔环换海尔环：同塔径优先Φ50，通量不降、抗堵提升；若原压降余量小改Φ76。
