CPVC花环填料 vs 鲍尔环：为什么氯气洗涤塔选花环？耐高温耐腐蚀原理

江西艾特传质科技有限公司 · 氯碱环保专用散堆填料 · 源头厂家直供

在氯碱工业的氯气洗涤塔、除害塔等易结垢、含固体颗粒的恶劣工况中，CPVC花环填料（泰勒花环）凭借其多环辐射状结构带来的超高空隙率（>90%）和自清洗防堵特性，成为比鲍尔环更优的选择。本文从CPVC材质改性机理出发，深度解析其耐高温耐腐蚀原理，并对比花环与鲍尔环在洗涤塔中的性能差异，为工程师提供选型依据。

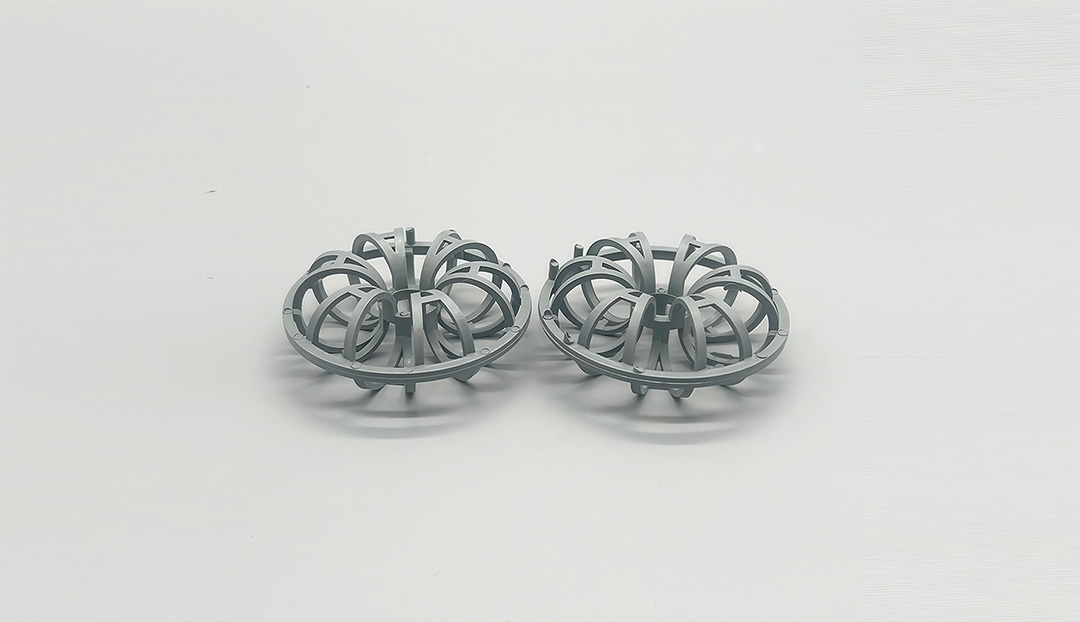

图1：CPVC花环填料（泰勒花环）实物特写，展示多环花瓣组合结构

一、 什么是CPVC花环填料？

CPVC花环填料（又称泰勒花环，Rosette Ring）是由氯化聚氯乙烯（CPVC）注塑成型的散堆填料。其结构为多个径向环绕的"花瓣"组成一个完整的环形，内外表面均可形成液膜，空隙率极高（>90%）。与CPVC鲍尔环相比，花环填料没有内弯叶片，而是采用开放式多环设计，流体通道更宽敞，极难发生堵塞，是处理含颗粒、易结垢介质的洗涤塔的理想选择。

二、 CPVC耐高温耐腐蚀原理

CPVC（氯化聚氯乙烯）是通过将PVC聚氯乙烯进行氯化改性制得，其耐腐蚀与耐高温性能的提升源于以下机理：

• 含氯量提升：普通PVC含氯量约56%，而CPVC含氯量提升至60-68%。氯原子的引入破坏了PVC分子链的规整性，使材料结晶度降低，同时氯原子的屏蔽效应增强了化学稳定性。

• 热变形温度跃升：CPVC的热变形温度从PVC的60℃提升至95-110℃，可在氯碱工业的热碱液（60-90℃）和高温湿氯气环境中长期稳定运行。

• 耐氧化性介质：CPVC分子链中的C-Cl键能较高，对次氯酸（HClO）、次氯酸钠（NaClO）等强氧化性介质具有极强的耐受性，不会发生像PP材质那样的氧化脆化。

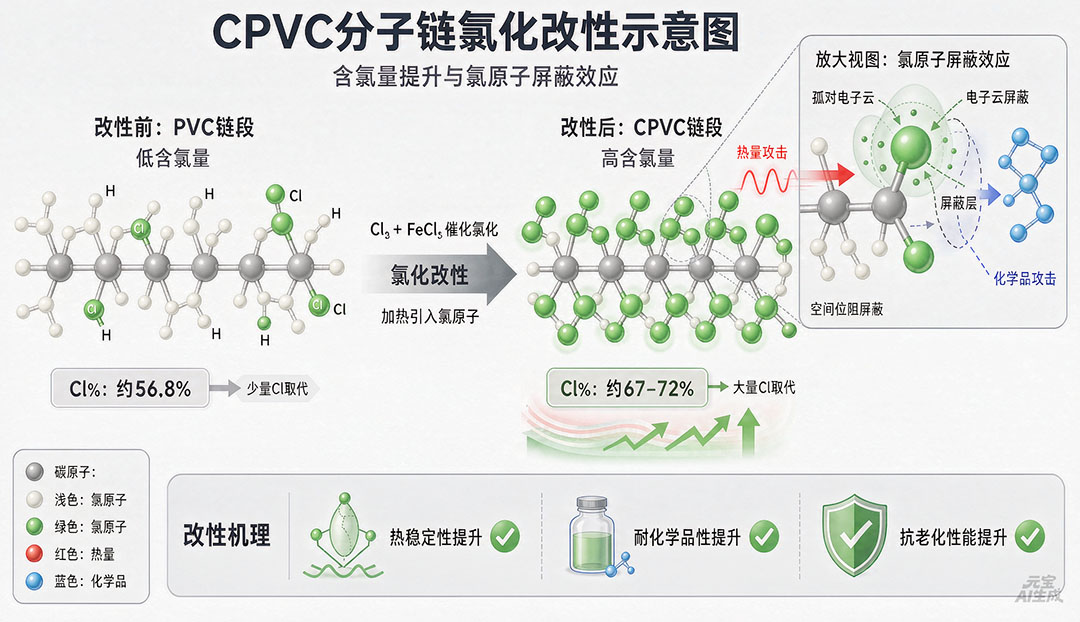

图2：CPVC氯化改性机理示意图（含氯量提升增强化学稳定性）

三、 核心规格参数表

CPVC花环填料常见规格覆盖Φ25至Φ145，各规格参数如下：

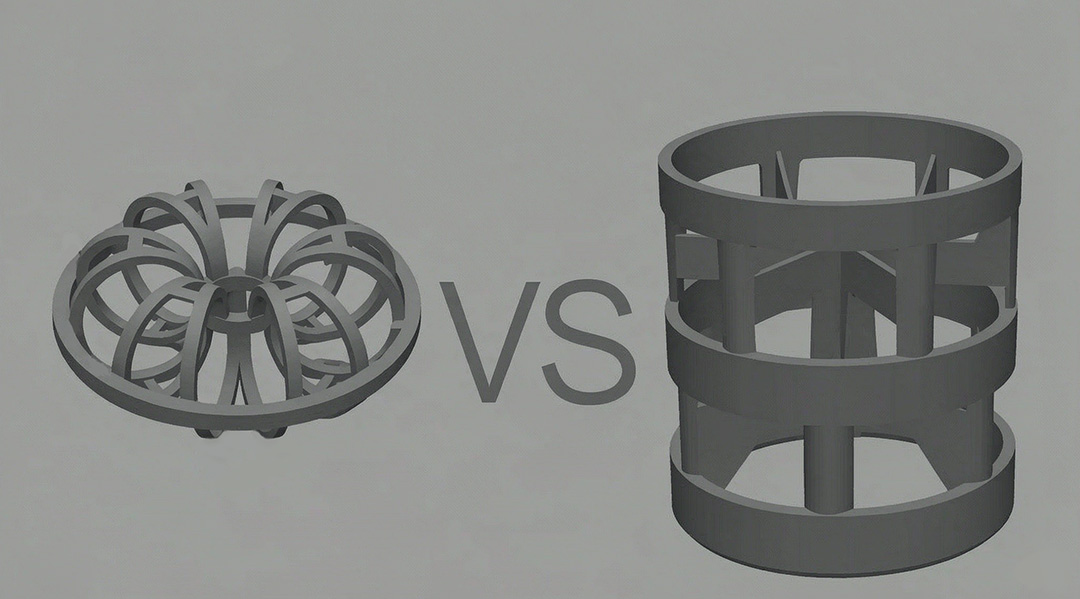

四、 氯气洗涤塔为什么选花环？花环 vs 鲍尔环

在氯气洗涤塔、除害塔等工况中，介质常含有Cl₂、HCl、NaClO及可能的盐类结晶或悬浮物，对填料的抗堵塞性要求极高。对比两种CPVC散堆填料：

花环填料的开放式结构使其在含固体颗粒或易结垢的氯气洗涤塔中不易堵塞，且压降更低，能耗更省。而CPVC鲍尔环更适合清洁介质、高效率要求的干燥塔和吸收塔。两者互补，覆盖氯碱全流程。

图3：CPVC花环填料在氯气洗涤塔内的应用布局示意图

五、 氯气洗涤塔应用指南

在氯气洗涤塔中，CPVC花环填料主要用于以下工段：

• 氯气一级洗涤：用稀NaClO或NaOH溶液洗涤含Cl₂废气，花环填料的高空隙率可防止NaCl结晶堵塞。

• 除害塔：处理含Cl₂、HCl的尾气，CPVC耐受次氯酸强氧化性，花环结构自清洗延长运行周期。

• 酸雾净化：含氯酸雾洗涤，花环填料提供充足气液接触面积的同时保持极低压降。

六、 选型与安装要点

规格选型：

• 塔径＜400mm：选用Φ25/Φ47，避免壁流效应。

• 塔径400-800mm：选用Φ59/Φ73，洗涤塔最常用规格。

• 塔径＞800mm：选用Φ95/Φ145，降低压降与成本。

安装要点：

• 分层装填：填料层高度＞5m时应分段装填，段间设液体再分布器。

• 防破碎：CPVC材质较脆，严禁高处抛洒，应使用溜槽缓降。

• 支撑格栅：开孔率≥95%，匹配花环的高空隙率特性。

• 预水洗：新填料装填前用清水冲洗，去除静电吸附的粉尘。

图4：CPVC花环填料塔内分层装填示意图与选型参考

七、 结语

CPVC花环填料以多环辐射结构和CPVC氯化改性材质，在氯气洗涤塔、除害塔等易结垢工况中展现出比鲍尔环更优的抗堵性和更低的压降。江西艾特传质科技有限公司采用全新CPVC原料（含氯量60-68%），严格执行HG/T标准，提供Φ25-145全规格花环填料，为氯碱环保项目提供长效分离解决方案。如需了解PPH规整填料或四氟规整填料等其他材质方案，欢迎随时联系。
