分布器水平度标准要求时间:2021-07-20


液体分布装置

液体分布器可分为初始分布器和再分布器,初始分布器设置于填料塔内,用于将塔顶液体均匀的分布在填料表面上,初始分布器的好坏对填料塔效率影响很大,分布器的设计不当,液体预分布不均,填料层的有效湿面积减小而偏流现象和沟流现象增加,即使填料性能再好也很难得到满意的分离效果。因而液体分布器的设计十分重要。特别对于大直径低填料层的填料塔,特别需要性能良好的液体分布器。

液体分布器的性能主要由分布器的布液点密度(即单位面积上的布液点数),各布液点均匀性,各布液点上液相组成的均匀性决定,设计液体分布器主要是决定这些参数的结构尺寸。对液体分布器的选型和设计,一般要求:液体分布要均匀;自由截面率要大;操作弹性大;不易堵塞,不易引起雾沫夹带及起泡等;可用多种材料制作,且操作安装方便,容易调整水平。

液体分布器的种类较多,有多种不同的分类方法,一般多以液体流动的推动力或按结构形式分。若按流动推动力可分为重力式和压力式,若按结构形式可分为多孔型和溢流型。其中,多孔型液体分布器又可分为:莲蓬式喷洒器、直管式多孔分布器、排管式多孔型分布器和双排管式多孔型分布器等。溢流型液体分布器又可分为:溢流盘式液体分布器和溢流槽式液体分布器。

液体分布装置的种类多样,有喷头式、盘式、管式、槽式及槽盘式等。

喷头式分布器如下图所示。液体由半球形喷头的小孔喷出,小孔直径为3~10mm,作同心圈排列,喷洒角 ≤80°,直径为(1/3~1/5)D。这种分布器结构简单,只适用于直径小于600mm的塔中。因小孔容易堵塞,一般应用较少。


 盘式分布器有盘式筛孔型分布器、盘式溢流管式分布器等形式。液体加至分布盘上,经筛孔或溢流管流下。分布盘直径为塔径的0.6~0.8倍,此种分布器用于D<800mm的塔中 lt;>

管式分布器由不同结构形式的开孔管制成。其突出的特点是结构简单,供气体流过的自由截面大,阻力小。但小孔易堵塞,弹性一般较小。管式液体分布器使用十分,多用于中等以下液体负荷的填料塔中。在减压精馏及丝网波纹填料塔中,由于液体负荷较小故常用之。管式分布器有排管式、环管式等不同形状。根据液体负荷情况,可做成单排或双排。

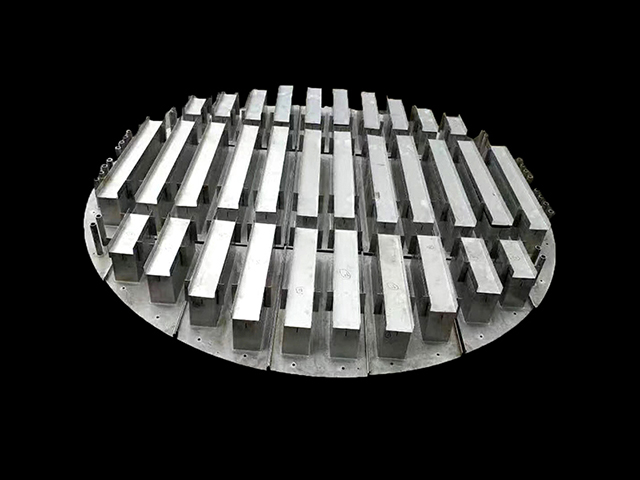

槽式液体分布器通常是由分流槽(又称主槽或一级槽)、分布槽(又称副槽或二级槽)构成的。一级槽通过槽底开孔将液体初分成若干流股,分别加入其下方的液体分布槽。分布槽的槽底(或槽壁)上设有孔道(或导管),将液体均匀分布于填料层上。

槽式液体分布器具有较大的操作弹性和极好的抗污堵性,特别适合于大气液负荷及含有固体悬浮物、粘度大的液体的分离场合。由于槽式分布器具有优良的分布性能和抗污堵性能,应用范围非常。

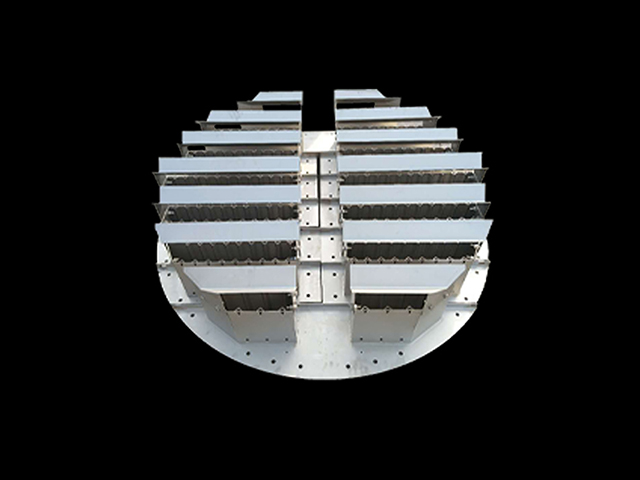

槽盘式分布器是近年来开发的液体分布器,它将槽式及盘式分布器的优点有机地结合一体,兼有集液、分液及分气三种作用,结构紧凑,操作弹性高达10:1。气液分布均匀,阻力较小,特别适用于易发生夹带、易堵塞的场合。

分布器的种类比较多,选择的依据主要有分布质量、操作弹性、处理量、气体阻力、对水平度等许多方面。

 液体收集及再分布装置

液体在乱堆填料层内向下流动时,有一种逐渐向塔壁流动的趋势,即壁流现象。为提高塔的传质效果,当填料层高度与塔径之比超过某一数值时,填料层需分段。为改善壁流造成的液体分布不均,在各段填料层之间安设液体再分布器,以收集来自上一填料层来的液体,为下一填料层提供均匀的液体分布。在填料层中每隔一定高度应设置一液体再分布器。

在通常情况下,一般将液体收集器与液体分布器同时使用,构成液体收集及再分布装置。液体收集器的作用是将上层填料流下的液体收集,然后送至液体分布器进行液体再分布。

液体收集再分布器的种类很多,大体上可分为两类:一类是液体收集器与液体再分布器各自独立,分别承担液体收集和再分布的任务。另一类是集液体收集和再分布功能于一体而制成的液体收集和再分布器。

液体再分布器有与百叶窗式集液器配合使用的管式或槽盘式液体再分布器、多孔盘式再分布器和截锥式液体再分布器。简单的液体再分布装置为截锥式再分布器,其结构简单,安装方便,一般多用于直径小于0.6m的填料塔中,以克服壁流作用对传质效率的影响。由于此次设计填料层高度为8m需分段,根据实际情况选取多孔盘式液体再分布器。为防止上一填料层来的液体直接流入升气管,应于升气管上设盖帽。

液体沿填料层向下流动时,有偏向塔壁流动的现象,这种现象称为壁流。壁流将导致填料层内气液分布不均,使传质效率下降。为减小壁流现象,可间隔一定高度在填料层内设置液体再分布装置。

液体收集器主要有斜板式液体收集器和盘式液体收集器两种,斜板式液体收集器的特点是自由面积大,气体阻力小,一般低于2.5 mm液柱,因此非常适于真空操作;盘式液体收集器的气体阻力稍大,可作气体分布器。

槽盘式液体分布器兼有集液和分液的功能,故槽盘式液体分布器是优良的液体收集及再分布装置。
